Учебное пособие по выбору и применению устройств плавного пуска | 23

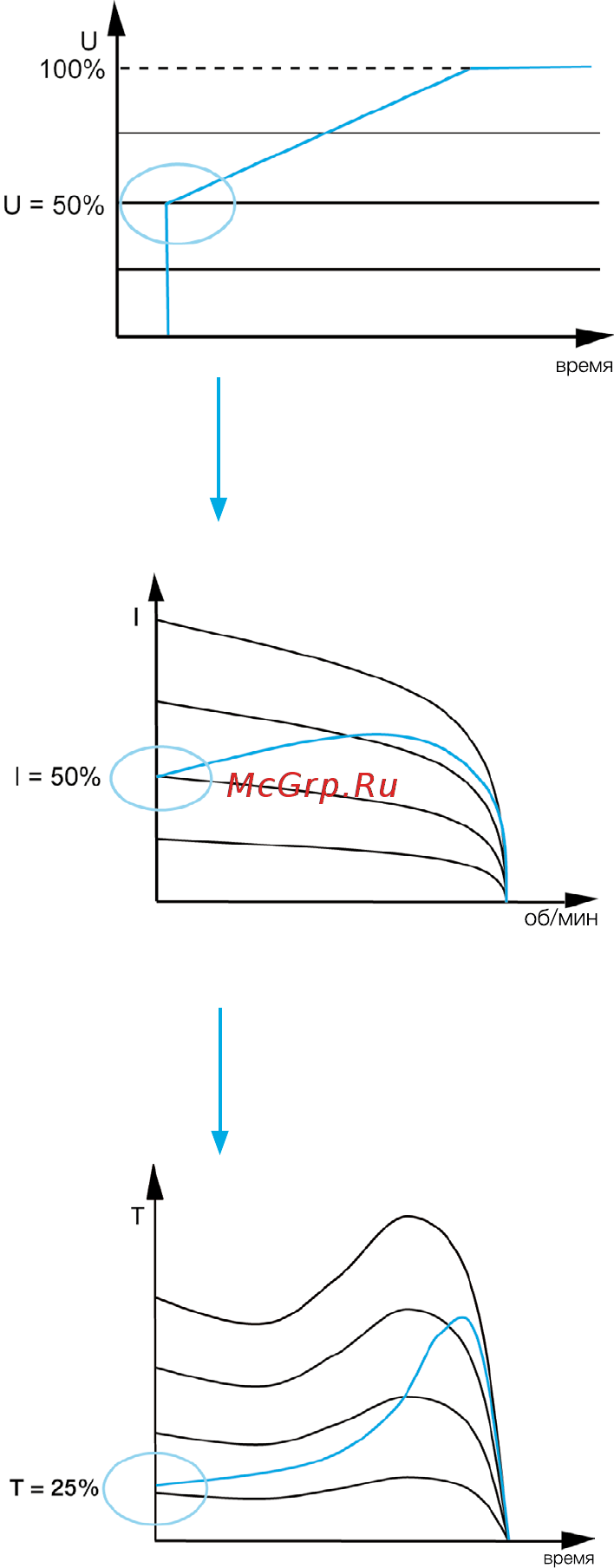

Так как напряжение на двигателе
во время пуска уменьшается, ток и
крутящий момент также снижаются.
Если напря жение снижается до
50 % от полного значения, ток
снизится приблизительно до 50 %
от максимального значения на этой
скорости, а крутящий момент —
приблизительно до 25 %.
Ниже перечислены основные
преимущества использования
устройства плавного пуска:
Пусковой ток снижается настолько,
что это позволяет избежать
просадки напряжения в сети.
Уменьшается крутящий момент, за
счет чего снижается механическое
напряжение на оборудование, а также
необходимость в обслуживании и
ремонте, и увеличивается срок службы
оборудования. Наконец с помощью
плавного останова устраняется
гидроудар в насосных системах и
снижается нагрузка на оборудование.
I ≈ U
e
U
e
= 50% = > I ≈ 50%
T≈ U*I ≈ U
e
2
U
e
= 50% => T ≈ 25%
