Напряжение
Трехфазные односкоростные двигатели
обычно могут работать на двух
различных уровнях напряжения, т.к.
обмотки статора соединены по схеме
звезда (Y) или треугольник (D).
Если на идентификационной табличке
двигателя с короткозамкнутым
ротором указано напряжение для
соединений обмоток по схеме звезда
и по схеме треугольник, то двигатель
можно использовать, например, с
напряжением 230 В и 400 В.
При 230 В используется треугольник
(D), а при 400 — звезда (Y).
При изменении напряжения сети
важно помнить, что для достижения
той же мощности необходимо
изменить номинальный ток двигателя
в зависимости от уровня напряжения.

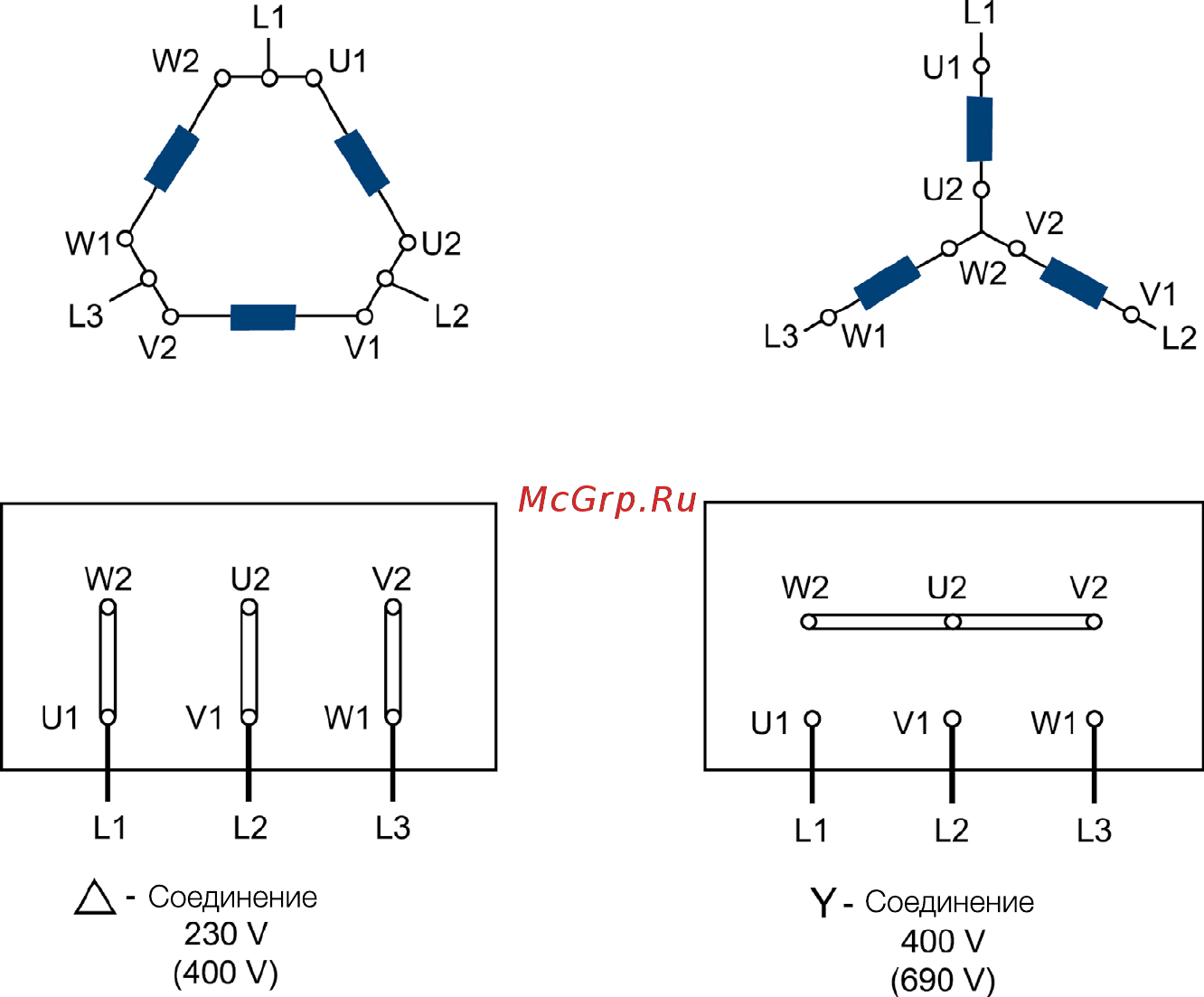

Метод подключения двигателя к
клеммной колодке при подключении
треугольником или звездой показан на
рисунке ниже.
Изображение клеммной коробки двигателя с подключением Δ и Y
Учебное пособие по выбору и применению устройств плавного пуска | 7
