Определения, термины
Рабочее напряжение (U
e
),
это напряжение, которое подается на
двигатель, а также на силовую цепь
(тиристоры) устройства плавного пуска.
Номинальные значения — 200-690 В
переменного тока.
Напряжение питания
цепей управления (U
s
),
это напряжение, которое подается
на электронные компоненты внутри
устройства плавного пуска, например
печатную плату. Номинальные значения
— 100-250 В переменного тока.
Напряжение цепи управления (U
c
),
это напряжение для подачи команд пуска
и останова в устройстве плавного пуска.
Номинальные значения — 24 В
постоянного тока или 110-240 В
переменного тока.
Многие устройства плавного пуска
оборудованы механизмами контроля
напряжения цепи управления.

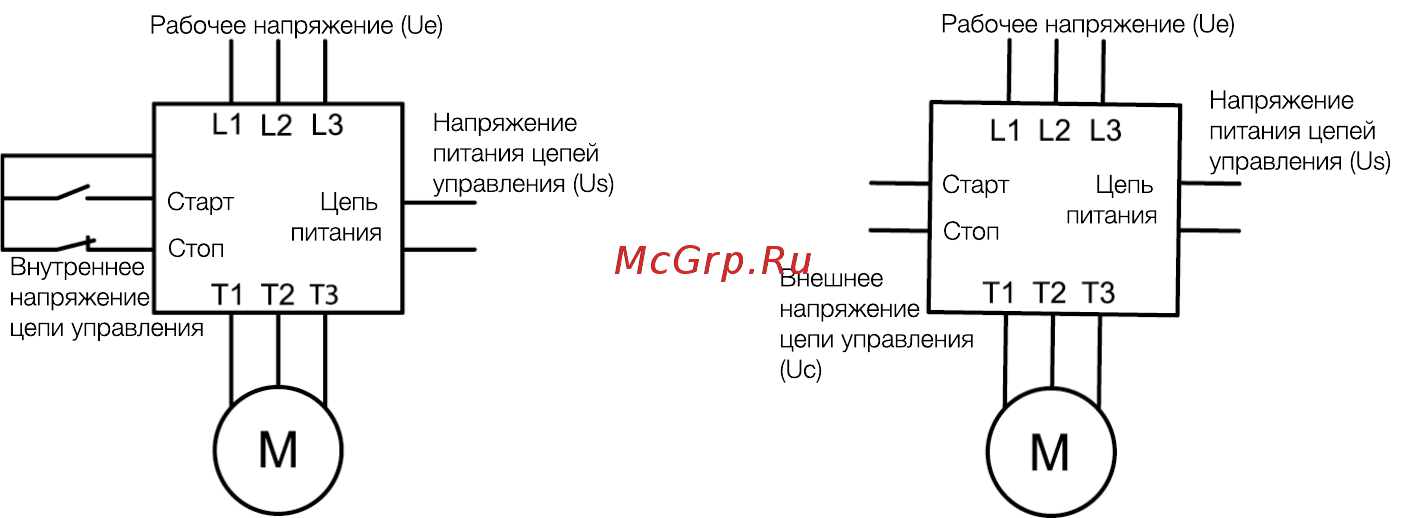

Устройства плавного пуска с внутренним
напряжением цепи управления
Устройства плавного пуска с внешним
напряжением цепи управления
В устройствах плавного пуска используются различные напряжения.
Названия и методы использования этих напряжений указаны в стандарте IEC
IEC 60947-1 (ГОСТ 50030.1).
Учебное пособие по выбору и применению устройств плавного пуска | 3
