Подключение устройств плавного пуска
к промышленной шине
Подключение
На сегодняшний день многие устройства
плавного пуска можно подключить к
ПЛК по промышленной шине, например,
Profibus или Modbus. В зависимости от
типа устройств плавного пуска и прото-
кола промышленной шины могут быть
доступны функции запуска и останова
устройства плавного пуска, просмотра
информации о состоянии и изменения
настроек устройства плавного пуска с
ПЛК. Для подключения устройства плав-
ного пуска АББ к промышленной шине
используется FieldBusPlug или Anybus
(только для PSTX). Необходимо лишь
выбрать разъём, соответствующий ис-

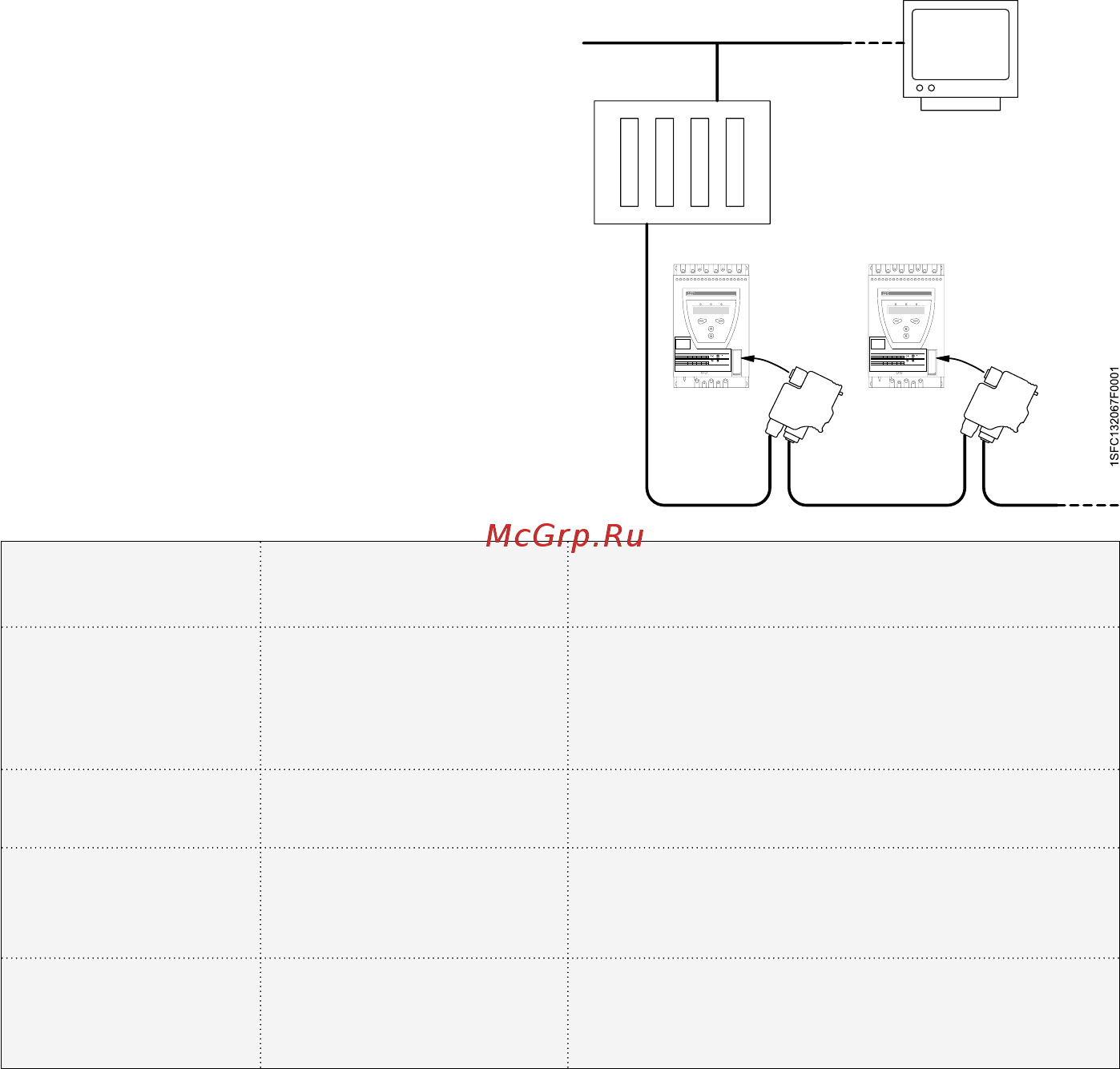

пользуемому протоколу. Общая схема
подключения представлена справа. Для
получения более подробной информа-
ции о подключении см. инструкцию для
протокола соответствующей промыш-
ленной шине по адресу www.abb.ru.
Программные файлы
При программировании ПЛК в большин-
стве протоколов промышленных сетей
Протокол про-
мышленной сети
Тип файла Версии
Profibus gsd-file Последняя версия файла gsd
поддерживает все версии устройств
плавного пуска. Тот же файл
поддерживает DP/V0 и DP/V1.
Modbus Программный файл
не нужен
–
DeviceNet Файл eds для
DeviceNet
Версия программного файла должно
соответствовать версии устройства
плавного пуска.
CANopen Файл eds для
CANopen
Версия программного файла должно
соответствовать версии устройства
плавного пуска.
необходим специальный программный
файл. В приведенной ниже таблице по-
ясняется, какие файлы требуются для
различных протоколов. Важно, чтобы
используемый программный файл соот-
ветствовал версии устройства плавного
пуска. Для каждой версии программного
файла есть одно соответствующее руко-
водство, в котором приведены и описа-
ны данные, которые можно передавать.
Программные файлы и руководства до-
ступны на www.abb.ru
Учебное пособие по выбору и применению устройств плавного пуска | 51
Made in Sweden
PTCKey-Pad Fieldbus
Made in Sweden
PTCKey-Pad Fieldbus
