Во многих установках необходимо
непрерывно регулировать скорость
вращения двигателя, для этого
очень хорошо подходит частотное
регулирование. Тем не менее, во многих
случаях привод используется только
для запуска и останова двигателя,
хотя необходимость в непрерывном
регулировании скорости отсутствует.
Такое решение является излишне
дорогим по сравнению с, например,
устройством плавного пуска.
При сравнении устройства плавного
пуска и привода последний имеет
гораздо большие физические размеры и
занимает больше пространства. Привод
также намного тяжелее, чем устройство
плавного пуска, что делает его менее
желательным решением, например,
на подвижном транспорте, где вес
имеет большое значение. Наконец,
так как привод изменяет частоту и
фактически создает синусоидальную
волну, при его использовании в сети
будут появляться гармоники. Для
уменьшения влияния данных проблем
используются дополнительные фильтры
и экранированные кабели, но гармоники,
как правило, невозможно устранить
полностью.
Учебное пособие по выбору и применению устройств плавного пуска | 17

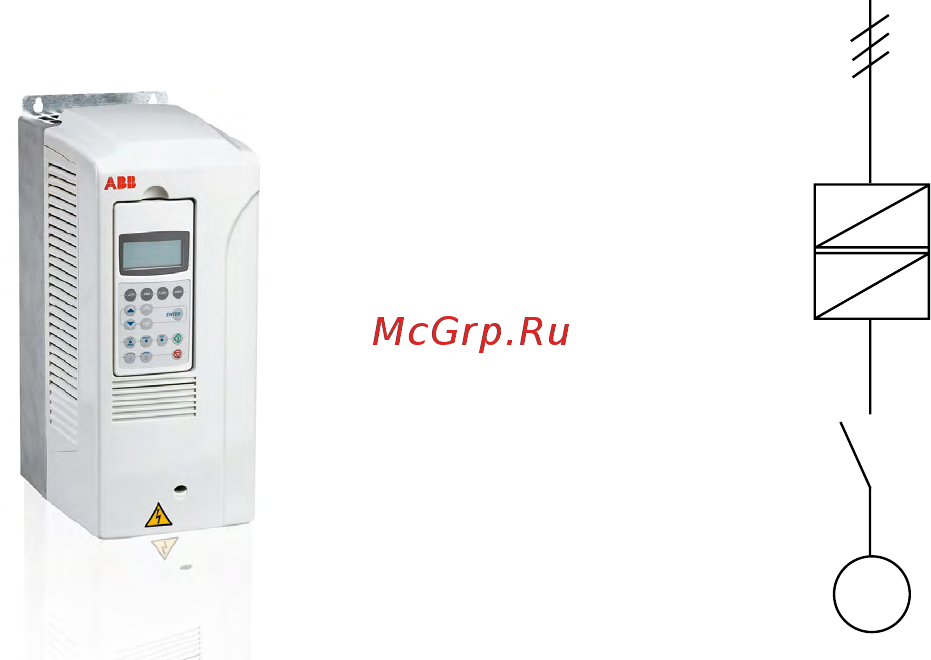

KM 1 Линейный контактор
Q 1 Преобразователь
частоты
Преобразователь
частоты
AC
AC
DC
DC
M
KM 1
Q 1
Однолинейная схема
для преобразователя
частоты
