11
Названия элементов и их назначение

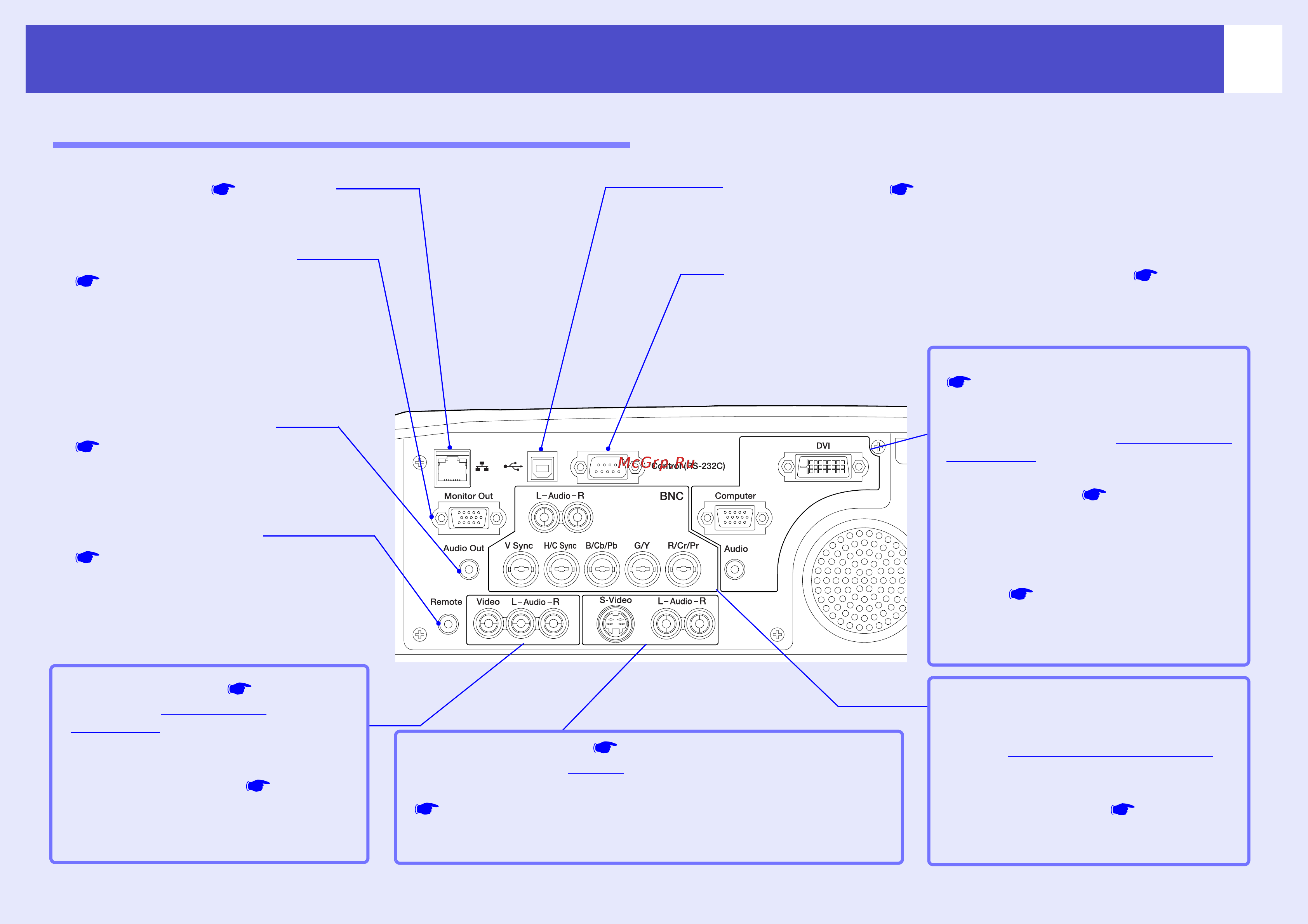

Разъемы ввода=вывода
•
Разъем [USB] стр. 20, стр. 146
Предназначен для подключения проектора к компьютеру
с помощью USB/кабеля, когда необходимо использовать функцию
беспроводной мыши.
•
Разъем [Video] стр. 23
Принимает композитный
видеосигнал
g от источника
изображения.
•
Разъемы [Audio] (для
разъема [Video]) стр. 26
Принимают звуковые сигналы
от источника, подключенного к разъему
[Video].
•
Разъем [Audio Out]
стр. 28
Передает звуковые сигналы
от выбранного видеоисточника
на внешние динамики.
•
Разъем [Remote]
стр. 14, стр. 140
Предназначен для подключения
дополнительного набора кабелей пульта
ДУ для приема сигналов дистанционного
управления.
•
Разъем [Monitor Out]
стр. 22
Передает проецируемые в данный
момент аналоговые сигналы RGB
с компьютера на внешний монитор.
Не совместим с цифровыми
компьютерными сигналами RGB
и сигналами видеоаппаратуры.
•
Разъем [Computer]
стр. 18, стр. 25
Принимает входные аналоговые
видеосигналы от компьютера и RGB/
видеосигналы, а также компонентный
видеосигнал
g от других
видеоисточников.
•
Разъем [DVI] стр. 19
Принимает цифровые компьютерные
видеосигналы RGB.
•
Разъем [Audio] (для
разъемов [Computer],
[DVI]) стр. 26
Принимает звуковые сигналы от
устройств, подключенных к разъемам
[Computer] и [DVI].
•
Разъемы [BNC]
Принимают аналоговые сигналы RGB
от компьютера и видеосигналы RGB,
атакже компонентный видеосигнал
g
от видеоаппаратуры.
•
Разъемы [Audio] (для
разъема [BNC]) стр. 26
Принимают звуковые сигналы от источника,
подключенного к разъемам [BNC].
•
Разъем управления [Control (RS=232C)] стр. 146
Предназначен для подключения проектора к компьютеру по кабелю
RS/232C. Этот разъем необходим только для технической проверки
и не должен использоваться покупателем.
•
Разъем [S=Video] стр. 24
Принимает сигналы S/Video
g от источника изображения.
•
Разъемы [Audio] (для разъема [S=Video])
стр. 26
Принимают звуковые сигналы от источника, подключенного
к разъему [S/Video].
•
Сетевой порт стр. 102
Используется для подключения проектора
ксети.
