21
Подключение к компьютеру

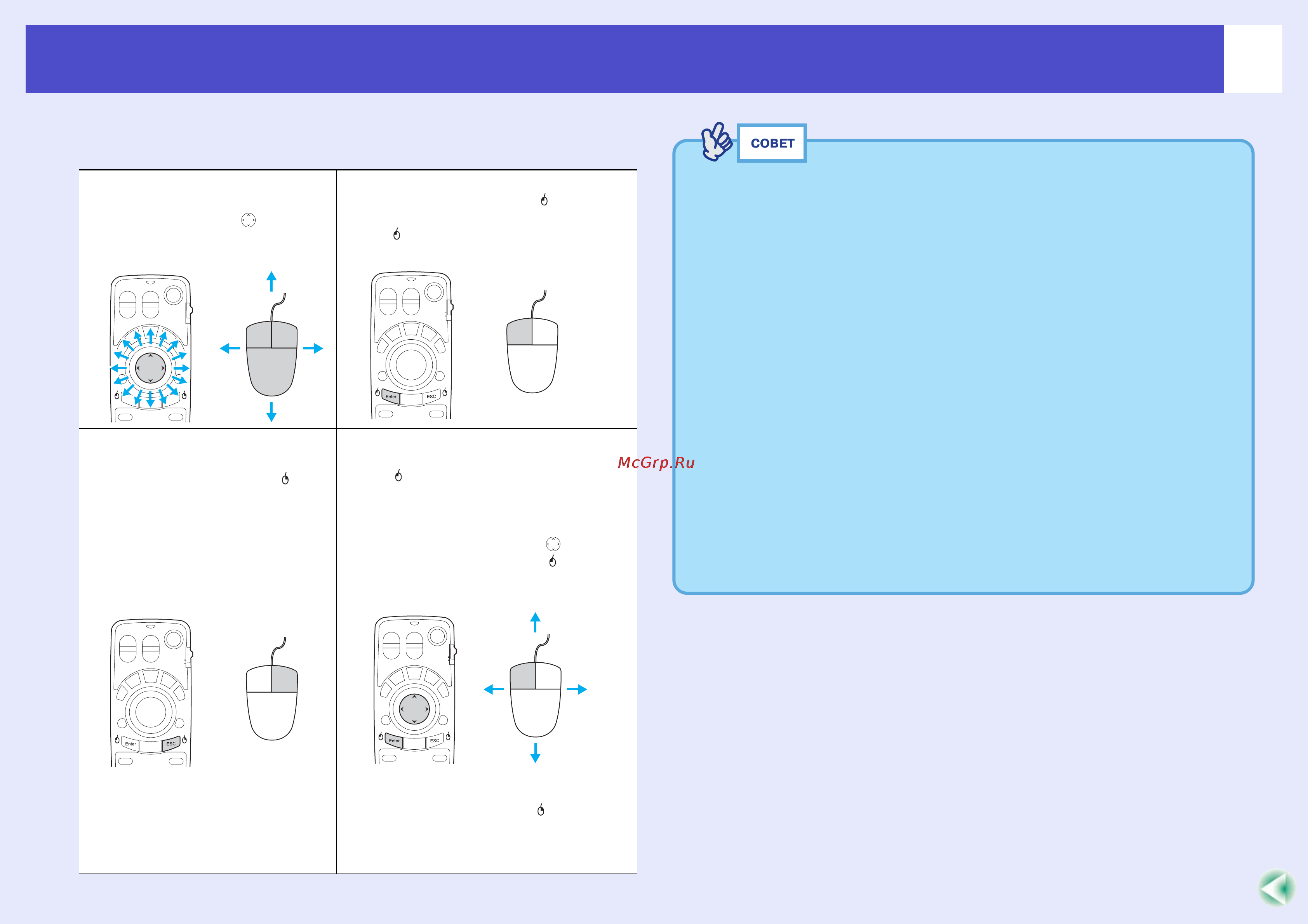

После установления соединения можно управлять указателем мыши
следующим образом.
Перемещение указателя
мыши
Наклоняйте кнопку [ ]
на пульте ДУ, чтобы перемещать
указатель в направлении наклона.
Щелчок левой кнопкой мыши
Нажмите на кнопку [Enter ( )] .
Если быстро дважды нажать на кнопку
[Enter ( )] , это произведет эффект
двойного щелчка кнопкой мыши.
Щелчок правой кнопкой
мыши
Нажмите на кнопку [ESC ( )].
Перетаскивание объектов
Если нажать и удерживать кнопку
[Enter ( )] в течение 1,5 секунд, кнопка
загорится и включится режим
перетаскивания объектов. В этом
режиме можно перетаскивать
объекты, наклоняя кнопку [ ].
Нажмите на кнопку [Enter ( )] , когда
объекты окажутся на нужном месте,
чтобы оставить их.
Режим перетаскивания объектов
также можно включить, нажав
и удерживая кнопку [ESC ( )] (Отмена)
в течение 1,5 секунд. При этом
выполняется перетаскивание, как при
щелчке правой кнопкой мыши.
• Если в настройках компьютера функции кнопок мыши
поменять местами, функции кнопок пульта ДУ также
поменяются.
• Функцию беспроводной мыши нельзя использовать, когда:
· отображается меню конфигурации;
· отображается меню помощи;
· используется функция Effect (Эффект);
· настраивается дополнительный экран при помощи
функции PinP (Картинка в картинке);
· используется функция E*Zoom;
· настраивается параметр Quick Corner (Боковая проекция);
· отображается окно в реальном режиме при помощи
функции изменения размера;
· используется функция предварительного просмотра;
· идет захват логотипа пользователя;
· включена функция Wall Shot (Проекция на стену);
· настраивается параметр Password Protect (Защита
паролем).
