7
Названия элементов и их назначение

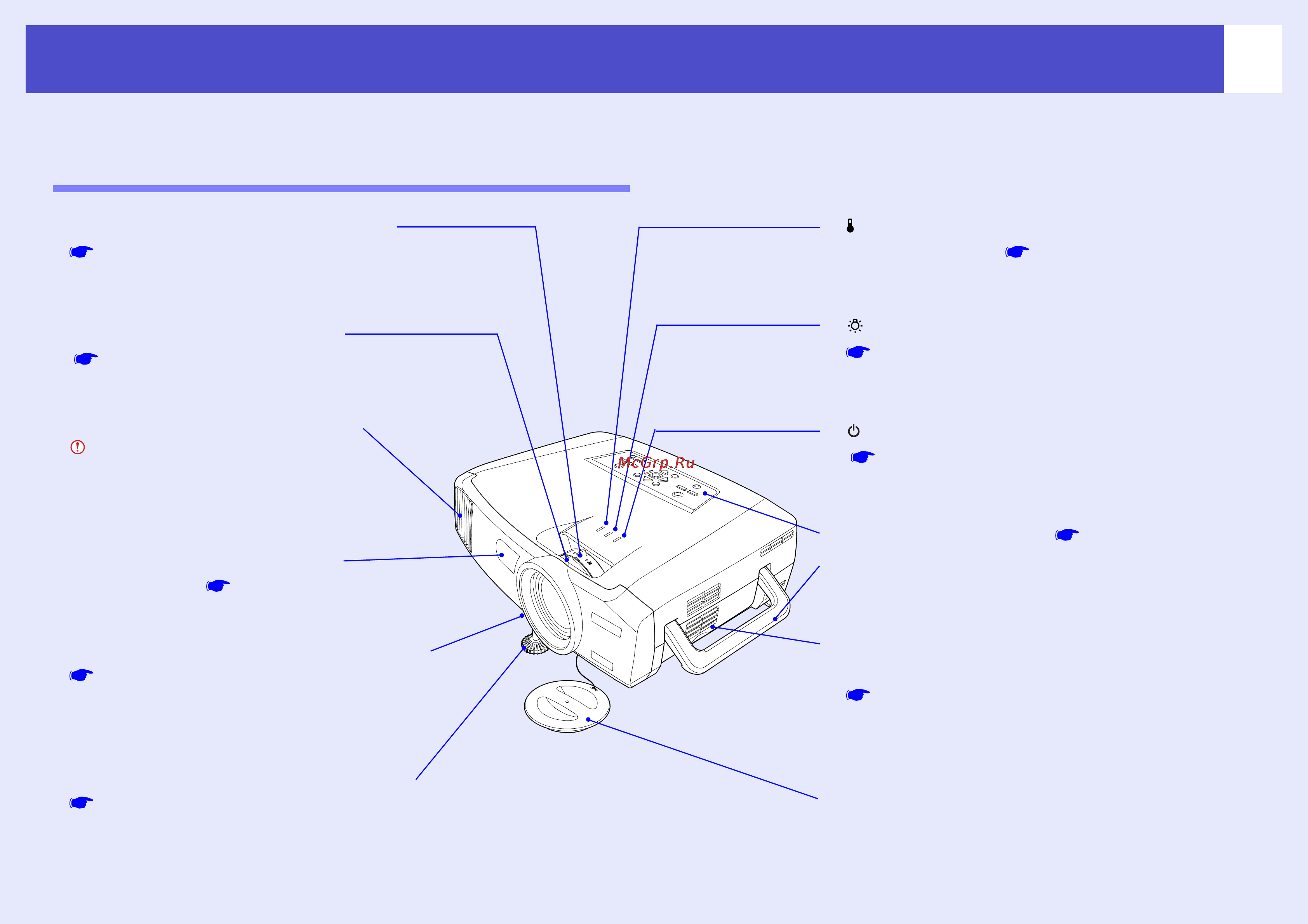

На рисунке ниже показан проектор с широкоугольным объективом.
Вид спереди/сверху/сбоку
•
Передняя регулируемая ножка
стр. 39
Увеличивайте и уменьшайте высоту ножки для
корректировки угла проекции, например, когда
проектор размещен на полке.
•
Воздушный фильтр (отверстие для
забора воздуха)
стр. 130, стр. 136
Предотвращает попадание пыли и других
инородных частиц в проектор. Периодически
очищайте воздушный фильтр.
•
Ручка
Пользуйтесь этой ручкой для поднятия
и транспортировки проектора.
•
Индикатор Operation (Работа)
стр. 117
Мигает или горит каким/либо цветом, сообщая
рабочее состояние проектора.
•
Индикатор Lamp (Лампа)
стр. 117
Мигает или горит каким/либо цветом, указывая
на неполадки лампы проектора.
•
Индикатор Temperature
(Температура) стр. 117
Мигает или горит каким/либо цветом, указывая
на перегрев проектора.
•
Рычаг регулировки высоты ножки
стр. 39
Потяните рычаг регулировки высоты ножки,
чтобы увеличить или уменьшить высоту
передней ножки.
•
Панель управления стр. 9
•
Область приема сигнала
от пульта ДУ стр. 13
Принимает сигналы с пульта ДУ.
•
Вентиляционное отверстие
Не касайтесь отверстия во время
или сразу после работы проектора:
оно может быть горячим.
•
Крышка объектива
Надевайте крышку на объектив, когда проектор
не используется — это предотвращает загрязнение
и повреждение объектива.
•
Кольцо регулировки размера
стр. 37
Регулирует размер изображения.
•
Фокусировочное кольцо
стр. 37
Регулирует фокус изображения.
