23

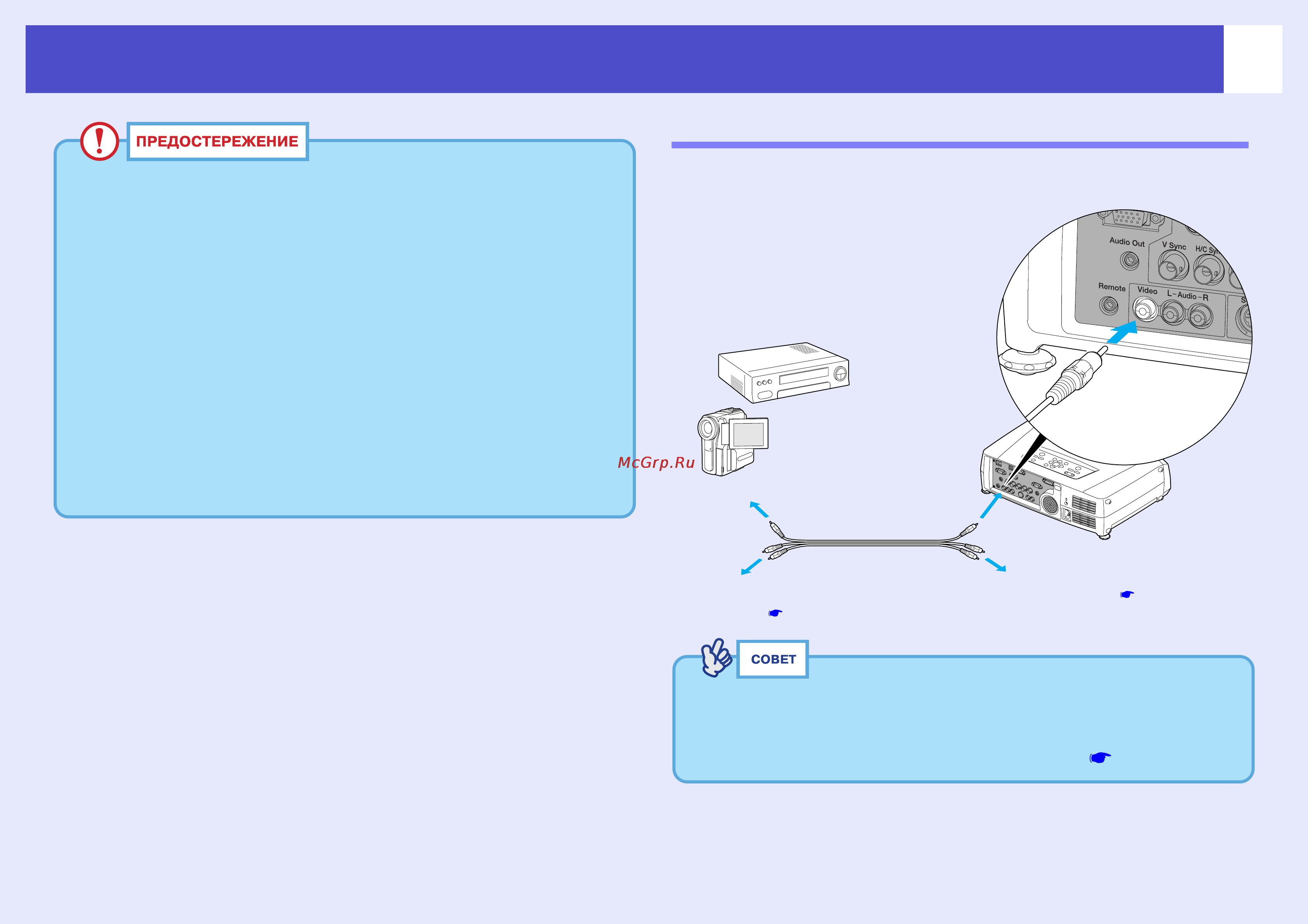

Подключение к источнику видеосигнала
Проецирование композитного видеосигнала
Для соединения используйте доступный в розничной продаже
A/Vкабель.
Подключая проектор к другим источникам видеосигнала,
соблюдайте следующие меры предосторожности.
• Перед подключением проектора к источнику
видеосигнала выключите питание обоих устройств. Если
на момент подключения включено питание одного или
обоих устройств, это может привести к повреждениям.
• Перед соединением сравните формы разъемов на кабелях
и устройствах. Если вы попытаетесь подключить разъем
к разъему другой формы или с другим количеством
контактов, это может привести к неправильной работе
или повреждению разъемов.
• Не проводите шнур питания и соединительный кабель
вместе. Если шнур питания будет переплетен
с соединительным кабелем, могут возникнуть помехи
иошибки вработе.
К видеовыходу (желтый)
К разъему [Video] (желтый)
К звуковым
выходам стр. 26
A/VGкабель
(продается в розницу)
К разъему [Audio] стр. 26
При подключении нескольких устройств к проектору
используйте кнопку [Video] на пульте ДУ либо [Video/BNC]
на панели управления проектора для переключения между
устройствами после начала проецирования. стр. 32
