37
Коррекция изображения
Чтобы получать на экране наилучшее изображение, можно
корректировать и регулировать его во время проекции.
Регулировка размера изображения [функция
Zoom (Масштаб)]
В основном, размер проецируемых изображений определяется
расстоянием от проектора до экрана. стр. 16
Далее объясняется, как отрегулировать изображения на экране после
установки проектора.

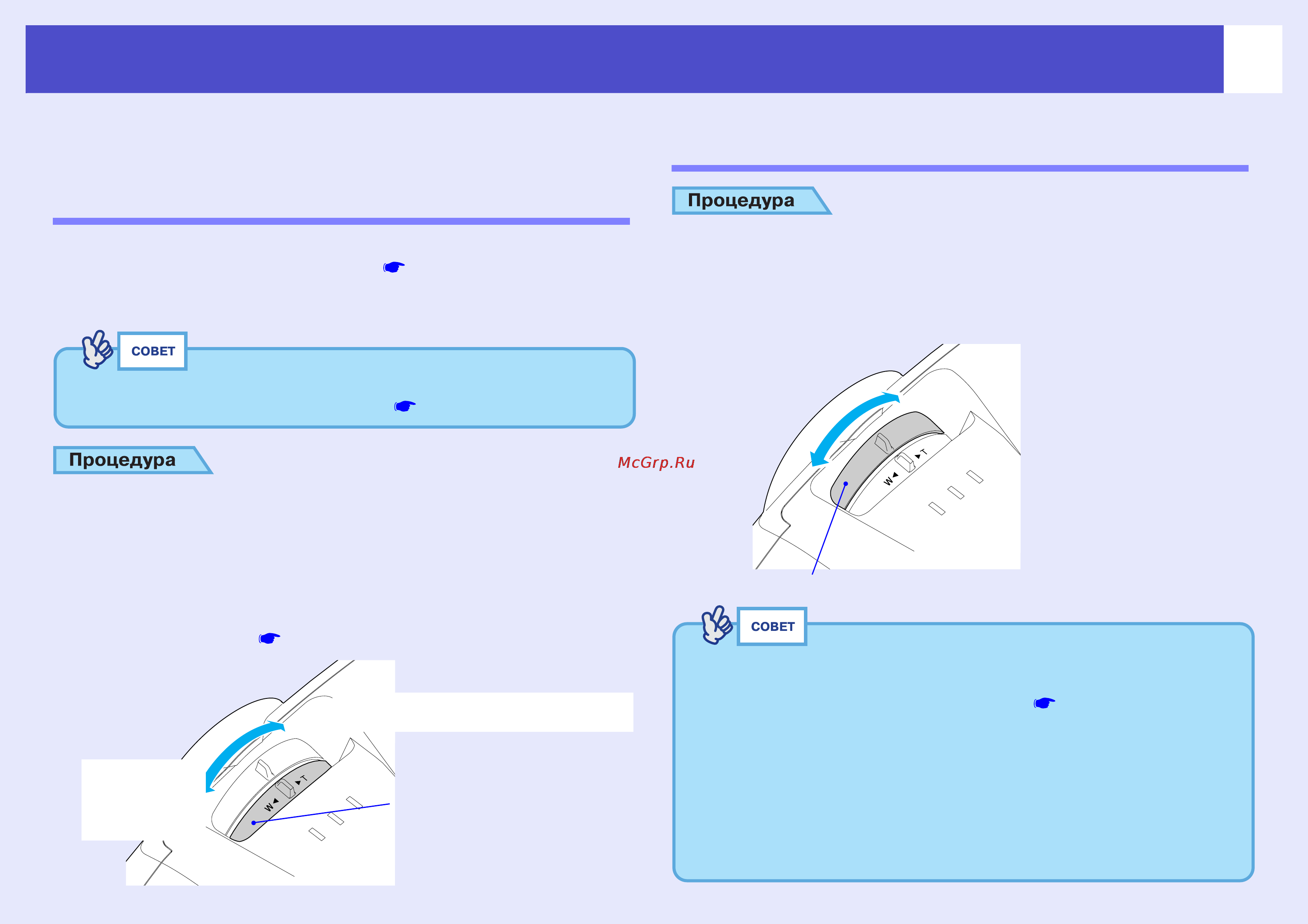

Для корректировки изображения поворачивайте
кольцо регулировки размера на проекторе.
Если на проектор установлен широкоэкранный объектив,
изображение можно увеличить в 1,35 раза по сравнению
собычным размером.
Если вы хотите еще больше увеличить изображение, отодвиньте
проектор от экрана.
стр. 16
Фокусировка изображений на экране
(регулировка фокуса)
Для коррекции фокуса изображения поворачивайте
фокусировочное кольцо.
После корректировки трапецеидального искажения или
применения функции Sharpness (Резкость), возможно,
фокусировку не удастся настроить правильно.
Для увеличения областей изображения можно
воспользоваться функцией E*Zoom. стр. 60
Для увеличения
размера
поворачивайте
к отметке «W».
Кольцо
регулировки
размера
Для уменьшения изображений
поворачивайте в сторону отметки «T».
Фокусировочное кольцо
• Если на поверхности объектива осела грязь или
конденсат, невозможно правильно настроить фокус.
В таком случае очистите объектив. стр. 123, стр. 130
• Если используется широкоэкранный объектив, но проектор
находится за пределами нормального расстояния для
проекции, равного 77–1113 см, невозможно правильно
настроить фокус. Если не удается правильно настроить
фокус, проверьте проекционное расстояние.
Если на проектор установлен дополнительный объектив,
см. документацию к этому объективу.
