32
Включение проектора

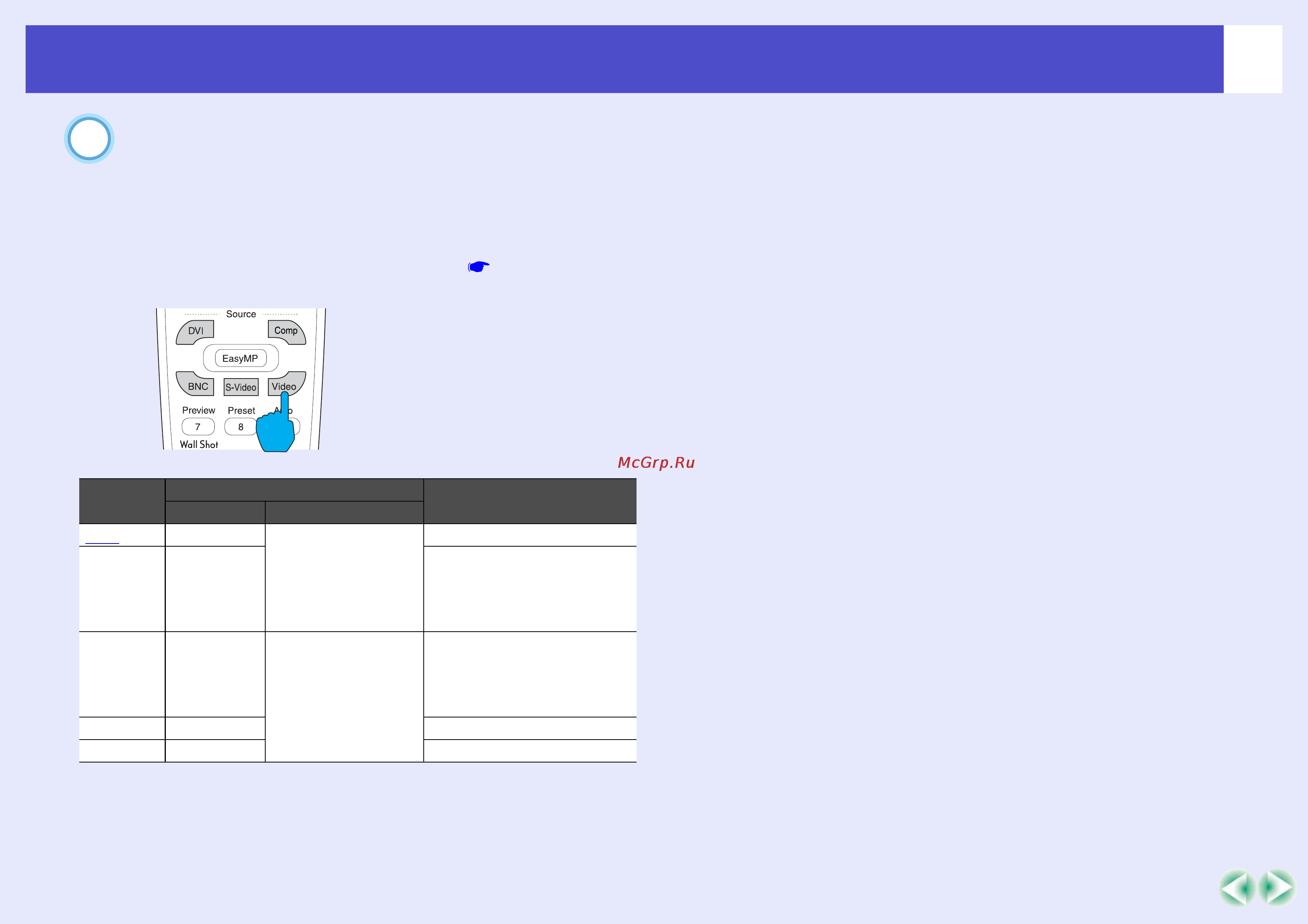

Если к проектору подключено несколько
внешних устройств, сверьтесь со следующей
таблицей и выберите источник изображения при
помощи кнопок на пульте ДУ или на панели
управления проектора.
Выбрать источник сигнала также можно при помощи
функции предварительного просмотра. стр. 33
*1 При однократном нажатии на эти кнопки на экране появляется
название сигнала, выбранного в данный момент в меню
конфигурации.
*2 Проектор не переключится на следующий источник сигнала,
если кнопка [Computer/DVI] не будет нажата в то время, когда
название текущего сигнала отображается на экране.
Если в данный момент проецируется входной сигнал с разъема
[DVI] или [Computer], для отображения на экране названия
текущего входного сигнала необходимо один раз нажать
на кнопку [Computer/DVI].
*3 Появится элемент, выбранный командой Computer Input
из меню Setting (Параметры).
*4 Проектор не переключится на следующий источник сигнала, если
кнопка [Video/BNC] не будет нажата в то время, когда название
текущего сигнала отображается на экране.
Если в данный момент проецируется входной сигнал с разъема
[BNC], [SVideo] или [Video], для отображения на экране названия
текущего входного сигнала необходимо один раз нажать
на кнопку [Video/BNC].
*5 Появится элемент, выбранный командой BNC Input из меню
Setting (Параметры).
Разъем
Нажать на кнопку
Отображаемый
сигнал
Пульт ДУ Проектор
DVI
g
[DVI] Источник
изображения
изменяется после
каждого нажатия
на кнопку
[Computer/ DVI].
*2
DVI
Computer
[
Comp
]
*1
Computer (Автовыбор)
*3
Computer (RGB)
*3
Computer (Компонентный
видеосигнал)
*3
BNC
[
BNC
]
*1
Источник
изображения
изменяется после
каждого нажатия
на кнопку [Video/
BNC].
*4
BNC (Автовыбор)
*5
BNC (RGB)
*5
BNC (Компонентный
видеосигнал)
*5
SVideo
[
SVideo
]
SVideo
Video
[
Video
]
Video
5
