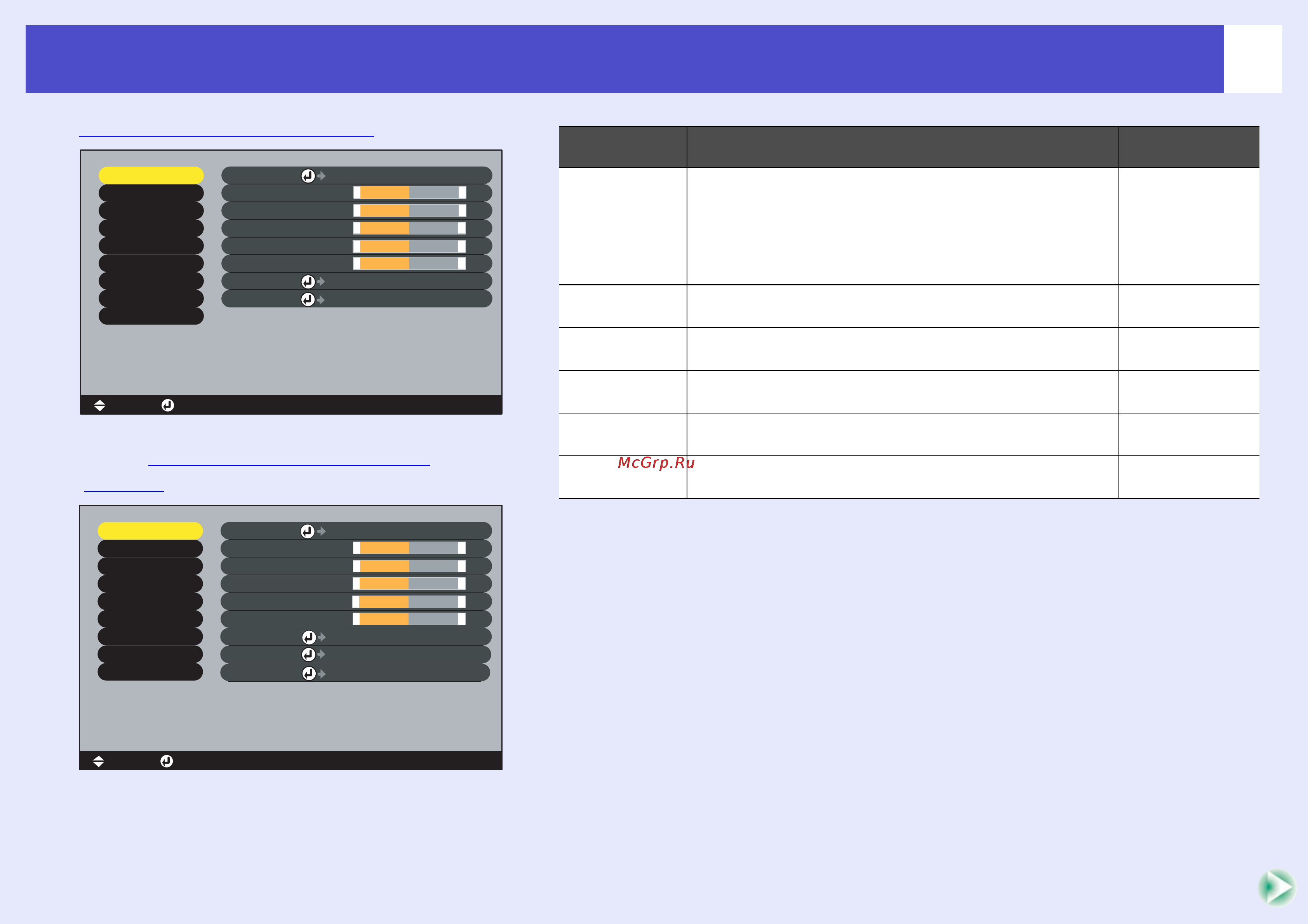

Меню конфигурацииМеню конфигурации
Компонентный видеосигналg
Video (Композитный видеосигнал
g,
SGVideo
g)
Adjust
+
-
+
-
+
-
+
-
+
-
Video
Audio
Setting
User's Logo
Advanced1
0
0
0
0
0
Color Mode
Position
Brightness
Contrast
Color
Tint
Sharpness
:
:
:
:
:
Select [Dynamic ]
[Menu]: Exit
Reset
Execute
[ ]: Enter[ ]: Select
Reset All
About
Advanced2
Effect
Adjust
+
-
+
-
+
-
+
-
+
-
Video
Audio
Setting
User's Logo
Advanced1
Color Mode
Position
Brightness
Contrast
Color
Tint
Sharpness
:
:
:
:
:
0
0
0
0
0
Select [Dynamic ]
[Menu]: Exit
Video Signal
Select
[ ]: Enter[ ]: Select
[Auto ]
About
Reset All
Advanced2
Effect
Reset
Execute
Подменю Функция
Значение
по умолчанию
Position
(Положение)
Перемещает изображение по горизонтали
и по вертикали.
• Нажмите на кнопку [Enter] на пульте ДУ или
на кнопку [Auto/Enter] (Авто/Ввод) на панели
управления проектора и выполните
корректировку.
Зависит от
подключения
Brightness
(Яркость)
Регулирует яркость изображения. Среднее
значение (0)
Contrast
Контраст
Регулирует разницу между светом и тенью
на изображениях.
Среднее
значение (0)
Color (Цвет) (Недоступна, если источник — это RGB видео).
Регулирует интенсивность цвета изображений.
Среднее
значение (0)
Tint
(Оттенки)
(Недоступна, если источник — это RGB видео).
Регулирует оттенки изображения.
Среднее
значение (0)
Sharpness
(Резкость)
Регулирует резкость изображения. Среднее
значение (0)
