25
Подключение к источнику видеосигнала
Проецирование видеосигналов RGB
RGB/видео используется при проекции сигналов RGB
от подключенного к проектору видеоисточника, отличного
от компьютера. Можно применять любой из следующих способов
подключения. Воспользуйтесь тем, который соответствует разъему
на видеоустройстве.
Для соединения используйте прилагаемый компьютерный кабель.
Если сигнал RGB подается через 15=контактный
D=образный мини=разъем (пример)
• Источники изображения распознаются автоматически
согласно входным сигналам. В зависимости от типа
выходного сигнала с компьютера, изображение может
проецироваться с неестественными цветами. В таком
случае присвойте параметру Computer Input в меню
конфигурации значение Component Video. стр. 85
• При подключении нескольких устройств к проектору
используйте кнопку [Comp] на пульте ДУ либо [Computer/
DVI] на панели управления проектора для переключения
между устройствами после начала проецирования.
стр. 32

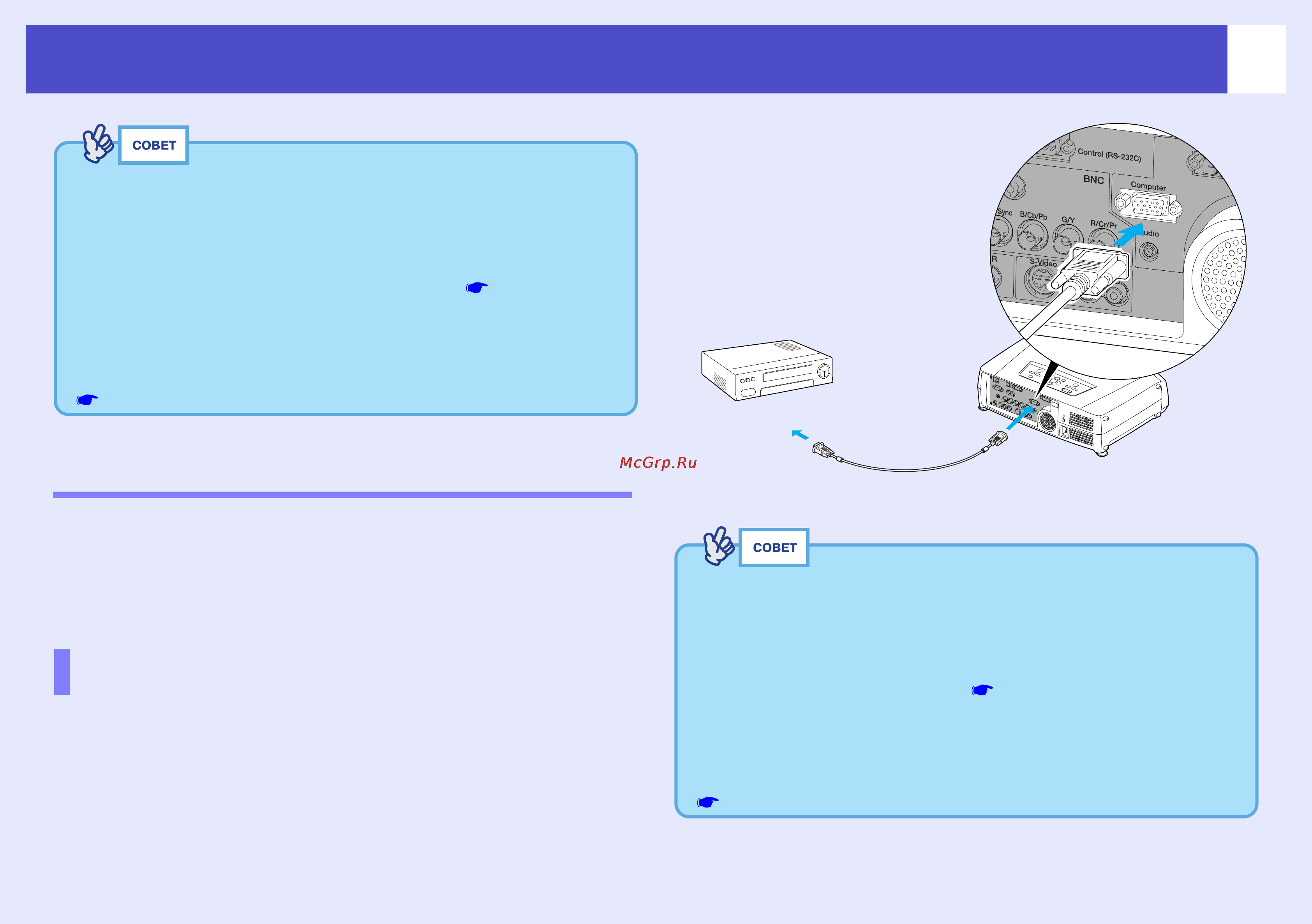

К выходу RGB
К разъему [Computer]
(голубой)
Компьютерный
кабель
• Источники изображения распознаются автоматически
согласно входным сигналам. В зависимости от типа
выходного сигнала с компьютера изображение может
проецироваться с неестественными цветами. В таком
случае присвойте параметру Computer Input в меню
конфигурации значение RGB. стр. 85
• При подключении нескольких устройств к проектору
используйте кнопку [Comp] на пульте ДУ либо [Computer/
DVI] на панели управления проектора для переключения
между устройствами после начала проецирования.
стр. 32
