38
Коррекция изображения

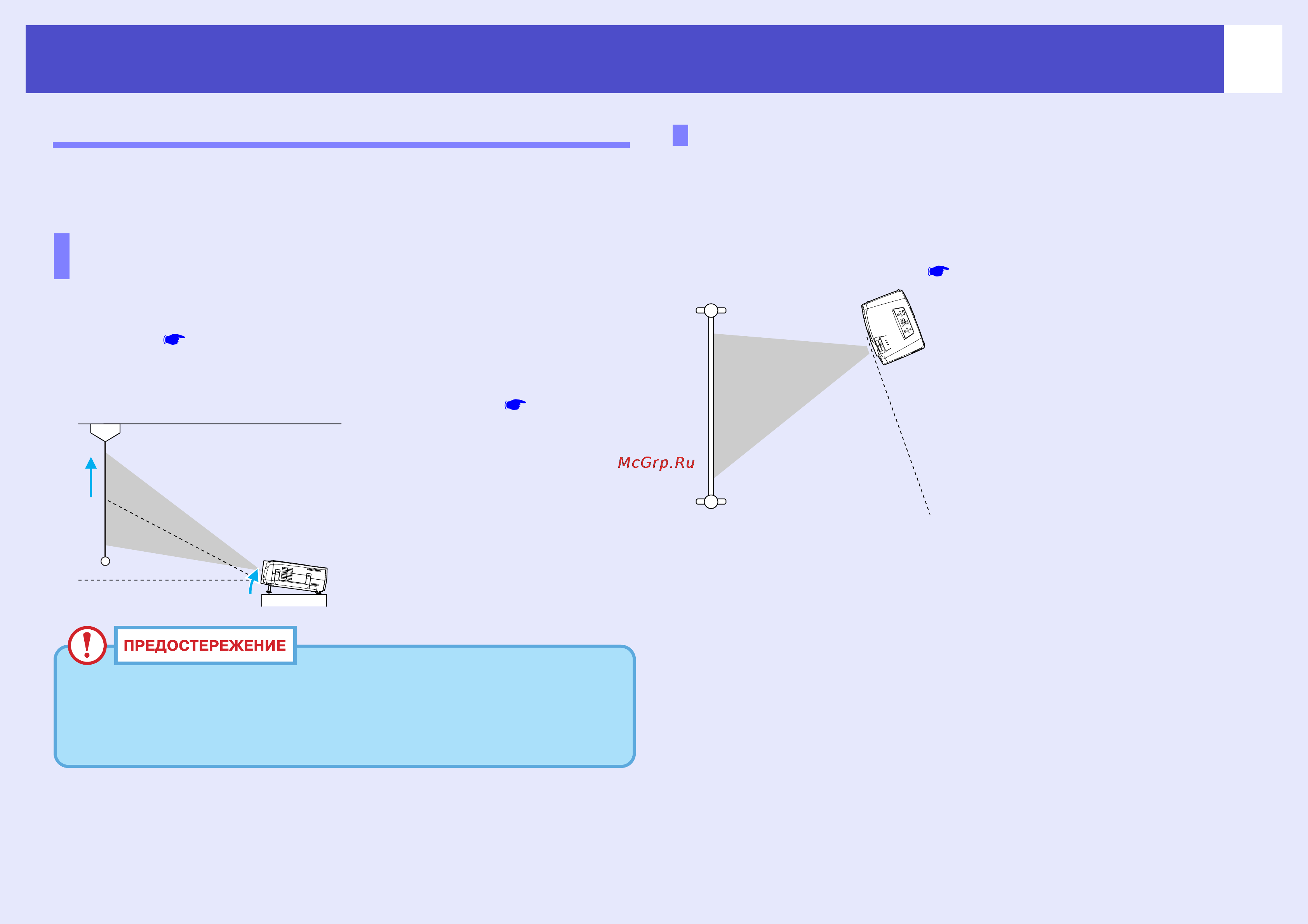

Корректировка угла изображения
Если проектор установлен под углом в горизонтальной или
вертикальной плоскости к экрану, настройте следующие параметры.
Если изображения проецируются на экран, который находится
выше проектора, выдвиньте переднюю ножку, чтобы наклонить
проектор. стр. 39
Наклон проектора может привести к трапецеидальным искажениям
изображения, однако функция автокоррекции трапецеидального
искажения автоматически исправит эти искажения. стр. 41
Если невозможно установить проектор прямо перед экраном, можно
проецировать изображения под углом в горизонтальной плоскости
к экрану. Если на изображениях появляется трапецеидальное
искажение, можно исправить его при помощи функций проектора
H/Keystone (Горизонтальное трапецеидальное искажение) и Quick
Corner (Боковая проекция). стр. 42, стр. 44
Наклон проектора в вертикальной плоскости
по отношению к экрану
Угол максимального наклона вниз достигается, когда
тыльная регулируемая ножка выдвинута до предела.
Не наклоняйте проектор вниз сильнее, чем позволяют
ножки.
При проецировании сбоку
