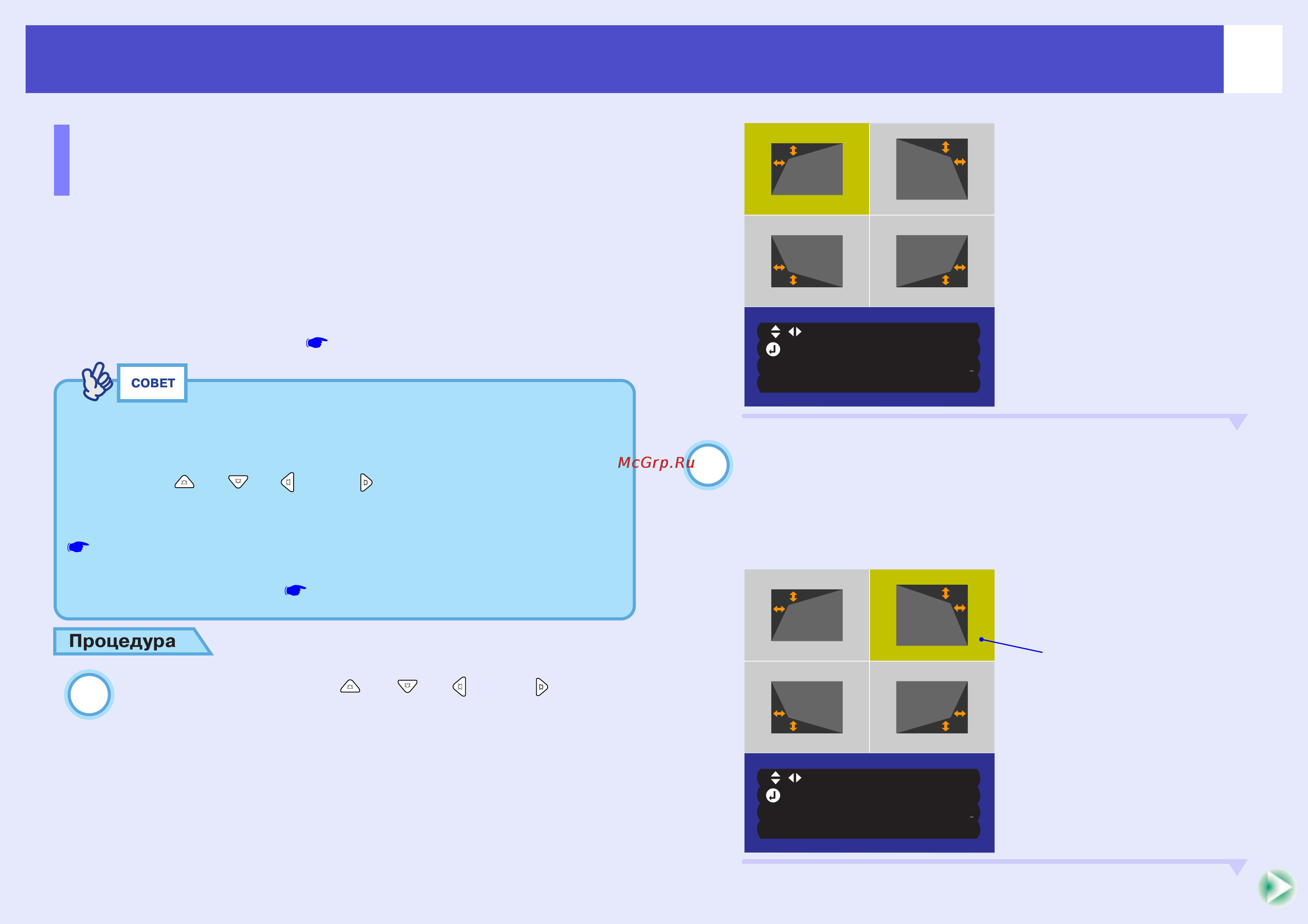

44
Коррекция изображения
Коррекцию Quick Corner можно выполнять при помощи панели
управления проектора или меню конфигурации. Далее объясняется,
как производить коррекцию трапецеидального искажения при
помощи панели управления проектора.
Для коррекции через меню конфигурации выберите: Setting
(Параметры) – Keystone (Трапецеидальное искажение) – Quick
Corner (Боковая проекция) стр. 84
Нажмите на кнопку [ ], [ ], [ ] или [ ]
на панели управления проектора.
Появится экран коррекции Quick Corner.
Нажмите на кнопку [Auto/Enter] (Авто/Ввод) на
панели управления проектора, затем выберите
на экране угол, который нужно отрегулировать.
Для выбора угла также можно нажать на кнопку [Enter]
на пульте ДУ.
Корректировка трапецеидального искажения, чтобы
область проекции соответствовала размеру экрана
(Quick Corner)
Если параметр H/V*Keystone (Горизонтальное/
вертикальное ) выбран в подменю Keystone (Трапецеидальное
искажение) меню Setting (Параметры), после нажатия
на кнопку [ ], [ ], [ ] или [ ] отобразится шкала
V*Keystone (Вертикальное трапецеидальное искажение) или
H*Keystone (Горизонтальное трапецеидальное искажение).
стр. 42
Выберите пункт Quick Corner (Боковая проекция), затем
выполните коррекцию. стр. 84
1
[ ]:Adjust
[ ] :Move next
[ESC] :Return (Press 1 second to
reset)
/
2
[ ]:Adjust
[ ] :Move next
[ESC] :Return (Press 1 second to
reset)
/
Выбранный угол
окрасится в желтый
цвет.
