EMP-S1 Руководство пользователяПеред использованием проектора > Подключение к компьютеру
Проецирование изображения с компьютера
В зависимости от типа используемого порта компьютера (Mini D-Sub
15 pin, 5BNC
или порт 13w3), для подключения используются
различные соединительные кабели.

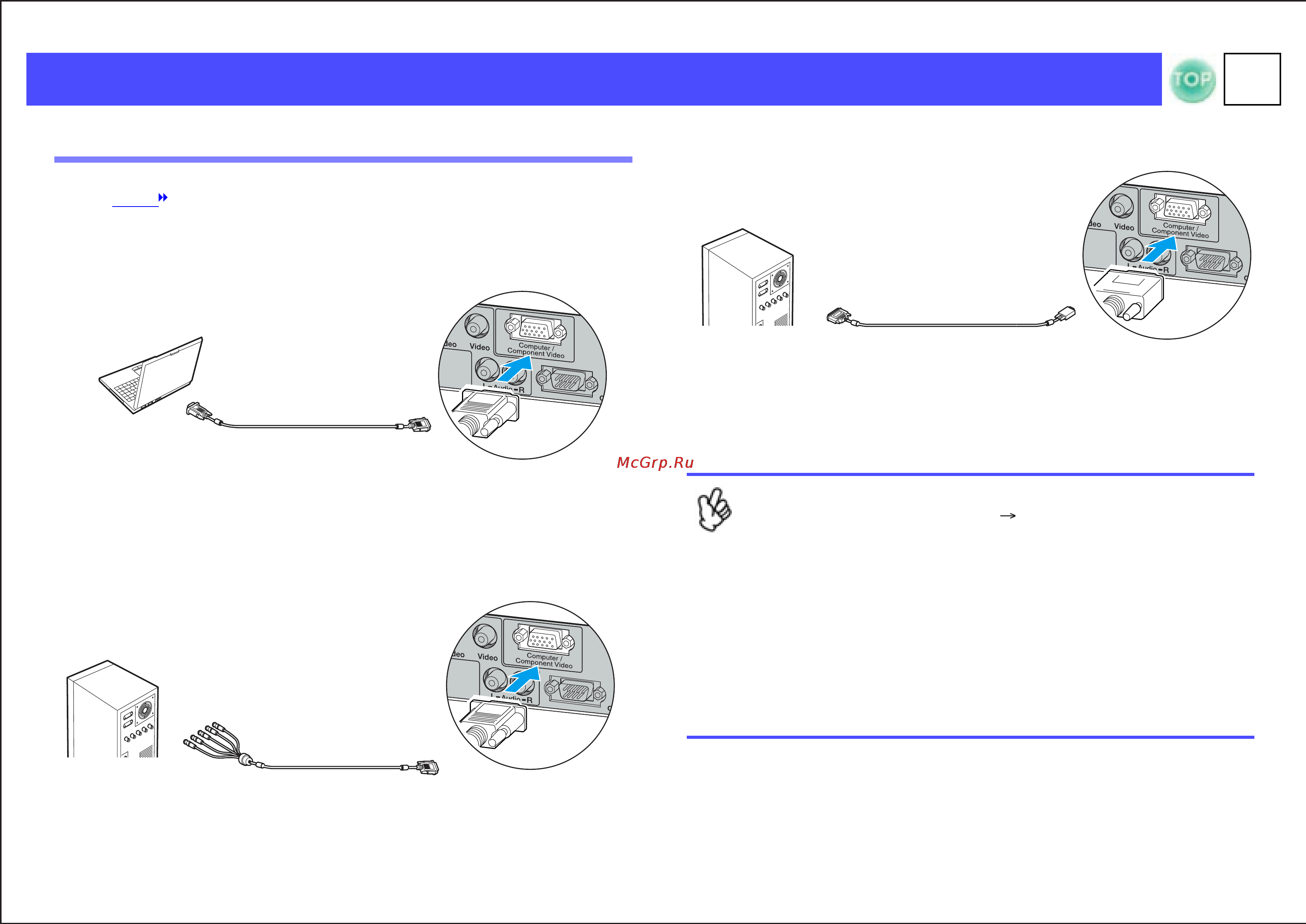

■ При использовании разъема Mini D-Sub 15 pin
К порту монитора
Кабель для подключения
к компьютеру (прилагается)
К порту монитора
Кабель VGA-HD15/BNC PC
(дополнительный)
●
Установите значение “Computer” (Компьютер)
(“Image” (Изображение) “Input Signal” (Входной
сигнал)) в конфигурационном меню.
☛
“Меню
Image (Изображение)” стр. 35
●
Не связывайте вместе кабели питания и кабели для
подключения к компьютеру. Это может вызвать по-
мехи и привести к нестабильной работе проектора.
●
Для подключения некоторых рабочих станций мо-
гут потребоваться специальные кабели. Для получе-
ния дополнительной информации свяжитесь с про-
изводителем рабочей станции.
К порту
Computer/Component Video
(Компьютер/Компонентное
видео)
К порту монитора Кабель 13w3
(приобретается отдельно)
■ При использовании порта 5BNC
■ При использовании порта 13w3
К порту
Computer/Component Video
(Компьютер/Компонентное
видео)
К порту
Computer/Component Video
(Компьютер/Компонентное
видео)
