8
EMP-S1 Руководство пользователя

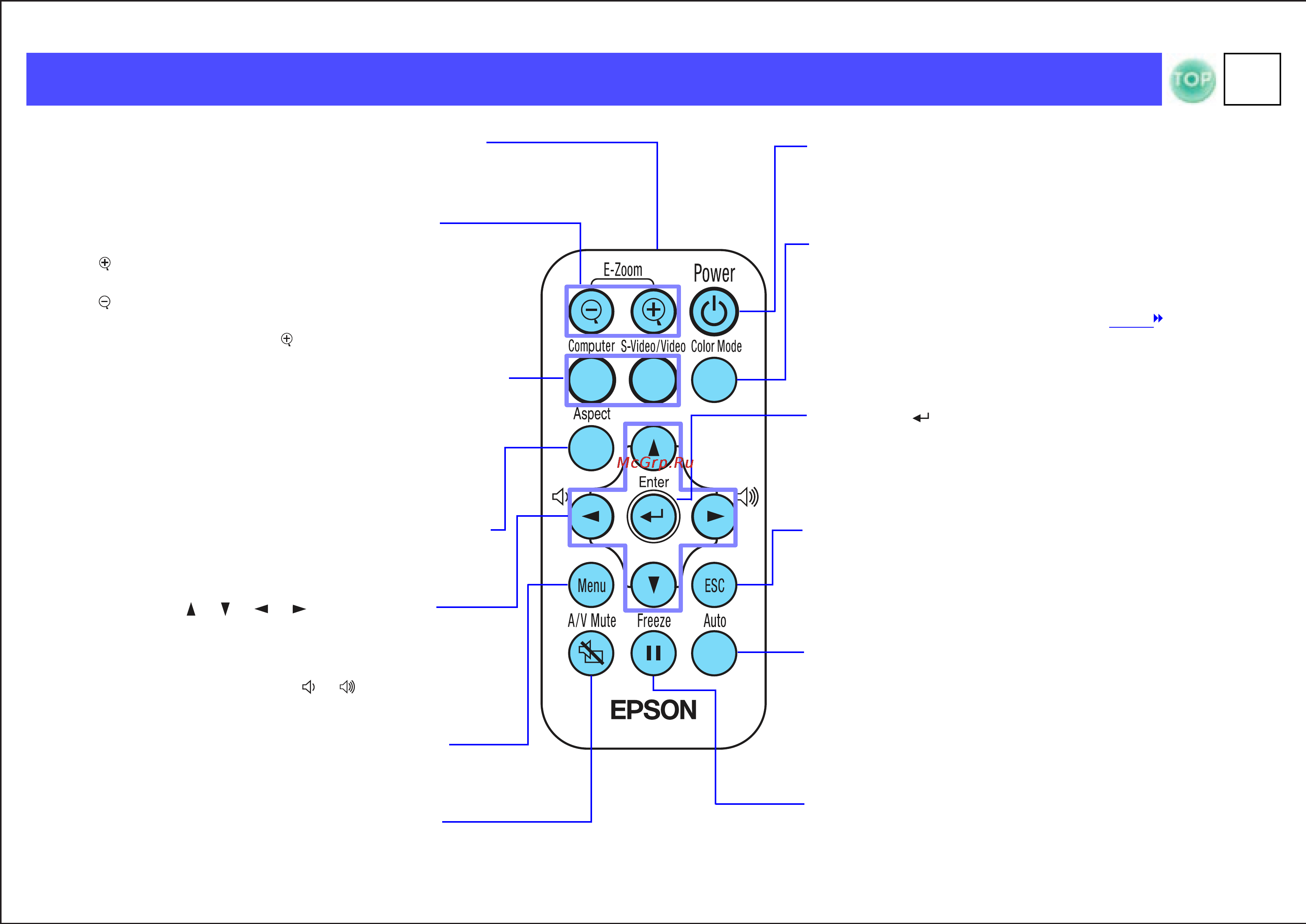

Пульт дистанционного управления
●
инфракрасный передатчик сигнала
пульта дистанционного управления
Передает сигналы дистанционного управления.
●
кнопки [E-Zoom] (Электронное
масштабирование)
☛
стр. 30
: увеличивает часть изображения без
изменения области проецирования.
: уменьшает часть изображения без измене-
ния области проецирования, увеличенную
с помощью кнопки[ ].
●
кнопки [Source] (Источник)
☛
стр. 26
[Computer]: позволяет переключать источник вход-
ного сигнала на видеопорт Computer/Component
Video (Компьютер/Компонентное видео).
[S-Video/Video]: позволяет переключать источ-
ник входного сигнала между портом S-Video
и композитным видеопортом.
●
кнопка [Aspect] (Формат)
☛
стр. 29
Позволяет выбирать различный формат
проецирования изображения от 4:3 до 16:9.
●
кнопки [ ] [ ] [ ] [ ]
☛
стр. 33
Позволяют перемещаться по пунктам меню
и устанавливать значения параметров.
●
кнопки громкости [ ] [ ]
Регулируют громкость.
●
кнопка [Menu] (Меню)
☛
стр. 32
Отображает или скрывает конфигурационное
меню.
●
кнопка [A/V Mute] (Выключение
звука/изображения)
☛
стр. 28
Временно выключает звук и изображение.
●
кнопка [Power] (Сеть)
☛
стр. 21
Включает и выключает проектор.
●
кнопка [Color Mode] (Режим цвета)
☛
стр. 27
Позволяет выбрать режим цвета. Режим цвета
можно изменять в следующем порядке: Dynamic,
Presentation, Theatre, Living Room, sRGB
.
●
кнопка [ ]
☛
стр. 33
Позволяет выбрать пункт меню или, при просмотре
конфигурационного меню, отображает следующий
экран или меню.
●
кнопка [ESC]
☛
стр. 34
Останавливает выполнение текущей операции.
При просмотре конфигурационного меню
отображает предыдущий экран или меню.
●
кнопка [Auto] (Авто)
☛
стр. 27
Используется для автоматического определения
входного сигнала и проецирования с оптималь-
ными параметрами. Применяется при выключен-
ном режиме автоматической настройки.
●
кнопка [Freeze] (Приостановление
проецирования)
☛
стр. 28
Приостанавливает проецирование на экране.
