6
EMP-S1 Руководство пользователяПеред использованием проектора > Названия и функции компонентов проектора
●
видеопорт
Computer/Component Video
(Компьютер/Компонентное
видео)
☛
стр. 13, стр. 18
Служит для ввода аналогового
сигнала с компьютера и сигнала
Component
Video с других
видеоисточников.
●
композитный видеопорт
☛
стр. 18
Служит для ввода сигнала
Composite
Video
.
Подключение производится
с помощью кабеля A/V.
●
порт S-Video
☛
cтр. 18
Служит для ввода сигнала S-Video .
Подключение производится
с помощью кабеля S-Video.
●
аудиопорт
☛
стр. 14, стр. 19
Служит для ввода аудиосигнала.
Подключение производится с по-
мощью кабеля A/V или стерео RCA.
При использовании компьютера или
альтернативного видеооборудова-
ния смените кабель или исполь-
зуйте аудиопереключатель.
●
порт управления (RS-232C)
☛
стр. 65
Позволяет подключить проектор
к компьютеру с помощью кабеля
RS-232C. Порт управления не может
быть использован пользователем.
●
порт выхода монитора
☛
стр. 14
Вывод аналогового сигнала, полу-
чаемого с компьютера, на внешний
монитор. Не может быть использо-
ван для вывода видеосигнала.
●
держатель пульта дистан-
ционного управления
☛
стр. 9
Служит для хранения пульта
дистанционного управления.
●
разъем питания
☛
стр. 20
Служит для подключения кабеля
питания.
●
отверстие для замка
защиты от кражи
☛
стр. 63
●
порт приема инфракрасного
сигнала пульта дистанцион-
ного управления
☛
стр. 9
Принимает сигнал от пульта
дистанционного управления.

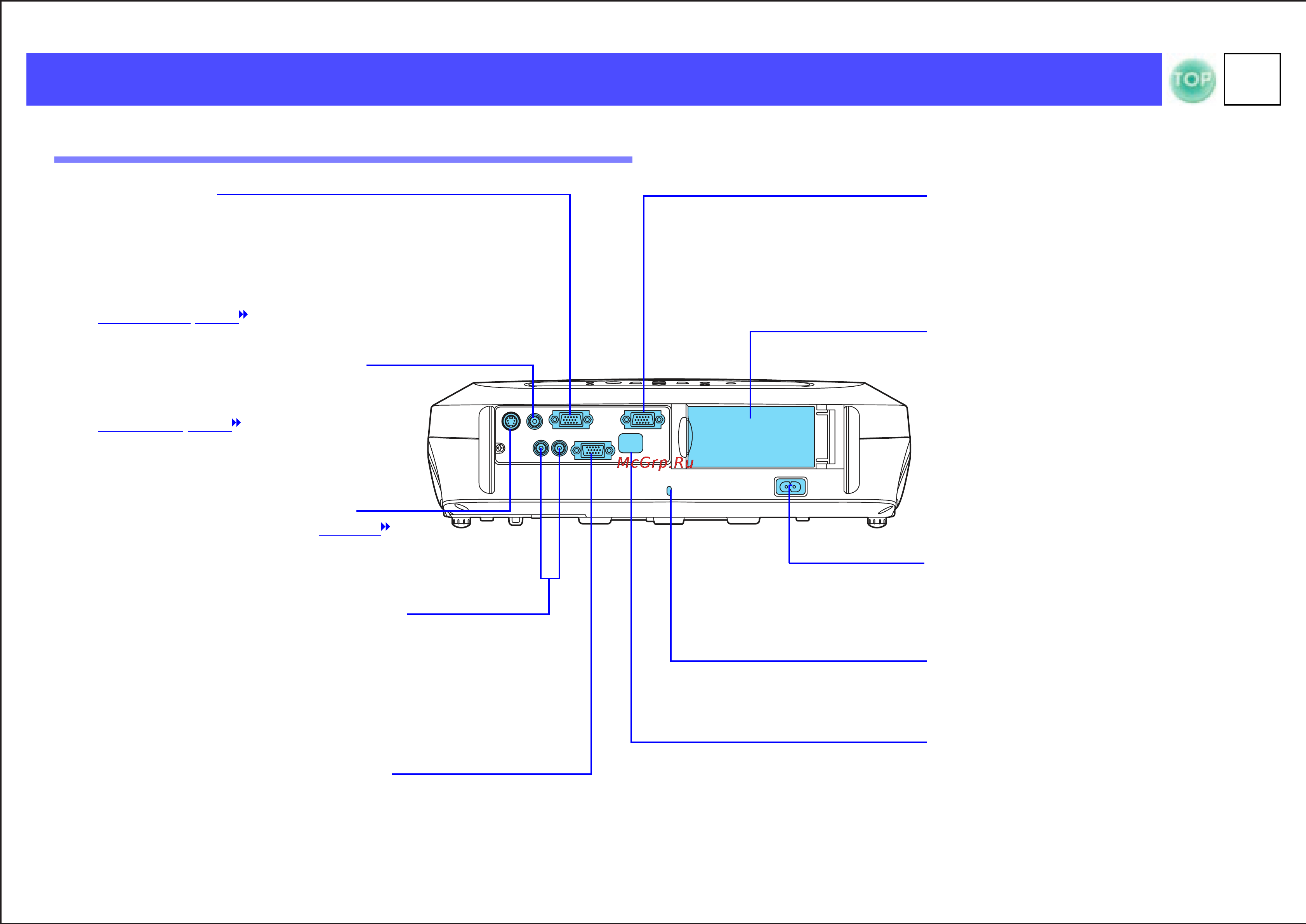

Вид сзади
