Epson EMP-S1 [19/75] Подключение видеооборудования
![Epson EMP-S1 [19/75] Подключение видеооборудования](/views2/1055892/page19/bg13.png)
■ Для S-Video (DVD, VHS, игровые приставки)
■ При подключении компонентного источника
видеосигнала (DVD, игровые приставки)
18
EMP-S1 Руководство пользователя

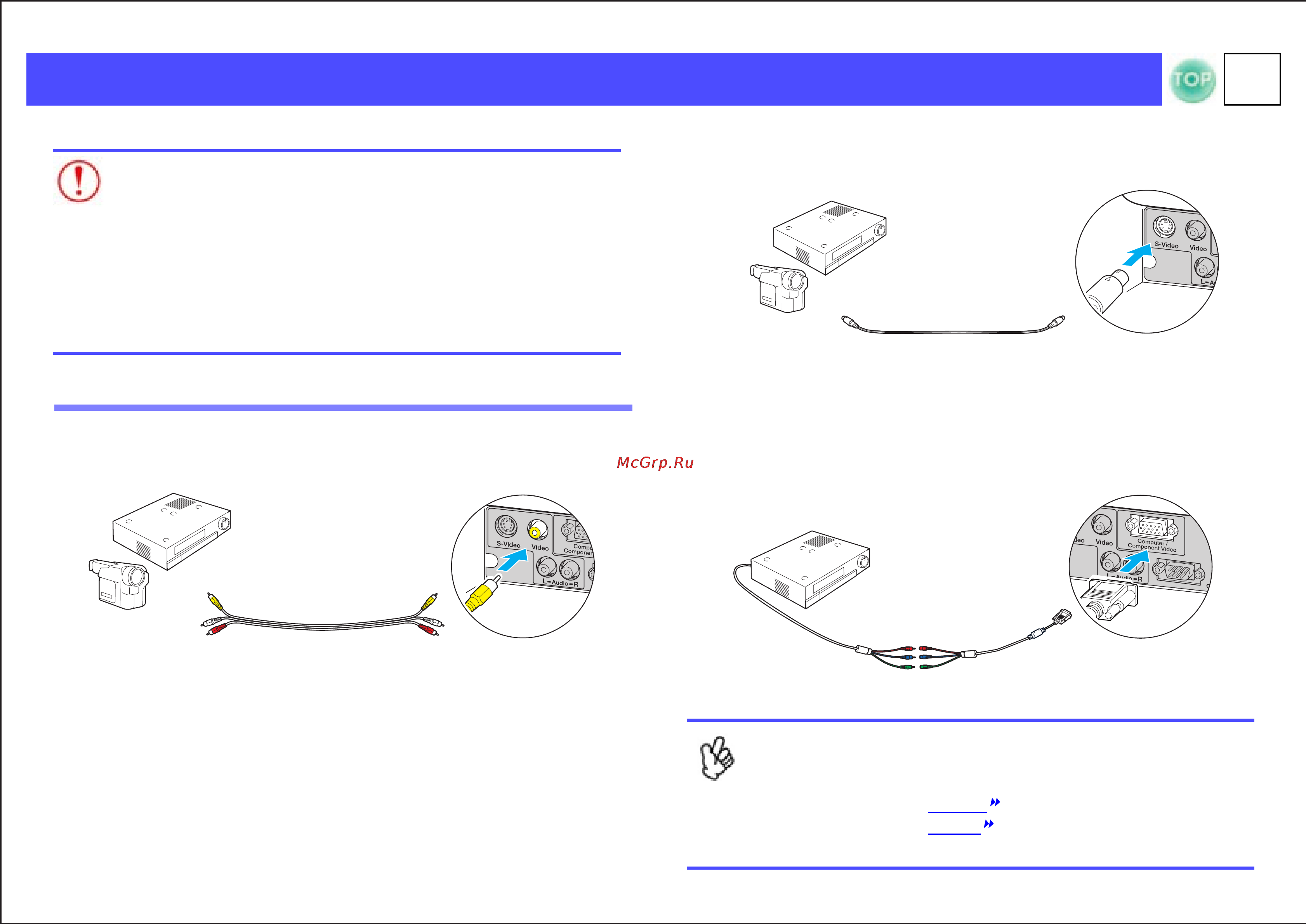

Подключение видеооборудования
Проецирование видеоизображения
■ Для композитного видео (DVD, VHS, игровые
приставки)
При подключении обязательно убедитесь в следующем:
●
Питание видеооборудования и проектора выключе-
но. Подключение при включенном питании может
стать причиной выхода оборудования из строя.
●
Кабельное подключение произведено правильно.
Подключение разъема кабеля к несовместимому
гнезду может стать причиной выхода оборудова-
ния из строя.
К видеовыходу
К порту VideoКабель A/V (желтый)
(приобретается отдельно)
После того как проецирование начнется, измените
значение параметра “Input Signal” (Входной
сигнал) меню “Image” (Изображение) на значение
“Component Video (YCbCr
)” или на значение
“Component Video (YPbPr
)” для совмещения сигнала
видеооборудования.
☛
стр. 35
К порту S-Video
К видеовыходу
S-Video
Кабель S-Video
(приобретается отдельно)
От компонентного
видеовыхода
К порту Computer/Component
Video
(Компьютер/Компонентное
видео)
Компонентный
видеокабель
(дополнительный)
