Epson EMP-S1 [6/75] Панель управления
![Epson EMP-S1 [6/75] Панель управления](/views2/1055892/page6/bg6.png)
5
EMP-S1 Руководство пользователяПеред использованием проектора > Названия и функции компонентов проектора

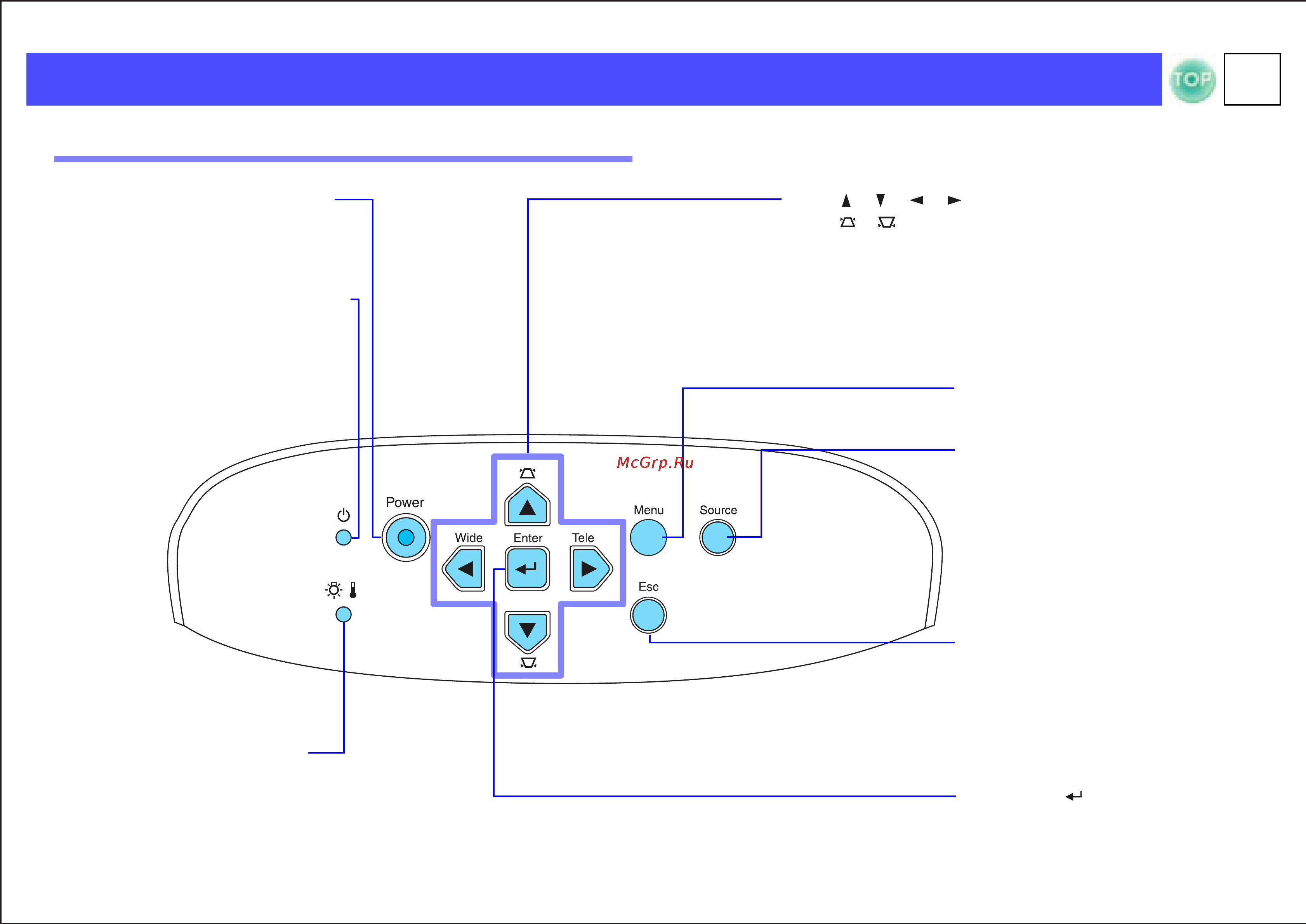

Панель управления
●
кнопка [Power] (Сеть)
☛
стр. 21
Включает и выключает
проектор.
●
индикатор Power (Сеть)
☛
стр. 21, стр. 42
Горит или мигает различными
цветами, обозначая рабочие
режимы проектора.
●
индикатор Warning
(Внимание)
☛
стр. 43
Горит или мигает различными
цветами, предупреждая
о неполадках, возникающих
при работе проектора.
●
[ ] [ ] [ ] [ ] кнопки
☛
стр. 33
●
[ ] [ ] кнопки корректировки
трапецеидальных искажений
☛
стр. 25
С помощью этих кнопок производится коррекция
трапецеидальных искажений.
●
кнопки масштабирования [Wide]
(Широкий) и [Tele] (Теле)
☛
стр. 23
●
кнопка [Menu] (Меню)
☛
стр. 32
●
кнопка [Source]
(Источник)
☛
стр. 26
Позволяет переключать
источник входного сигнала
между видеопортом
Computer/Component Video
(Компьютер/Компонентное
видео), портом S-Video
и композитным видеопортом.
●
кнопка [ESC]
☛
стр. 34
Останавливает выполнение
текущей операции.
При просмотре
конфигурационного меню
отображает предыдущий экран
или меню.
●
кнопка [ ]
☛
стр. 33
Позволяет выбрать пункт меню
или, при просмотре конфигура-
ционного меню, отображает
следующий экран или меню.
