25
EMP-S1 Руководство пользователяОсновные операции >

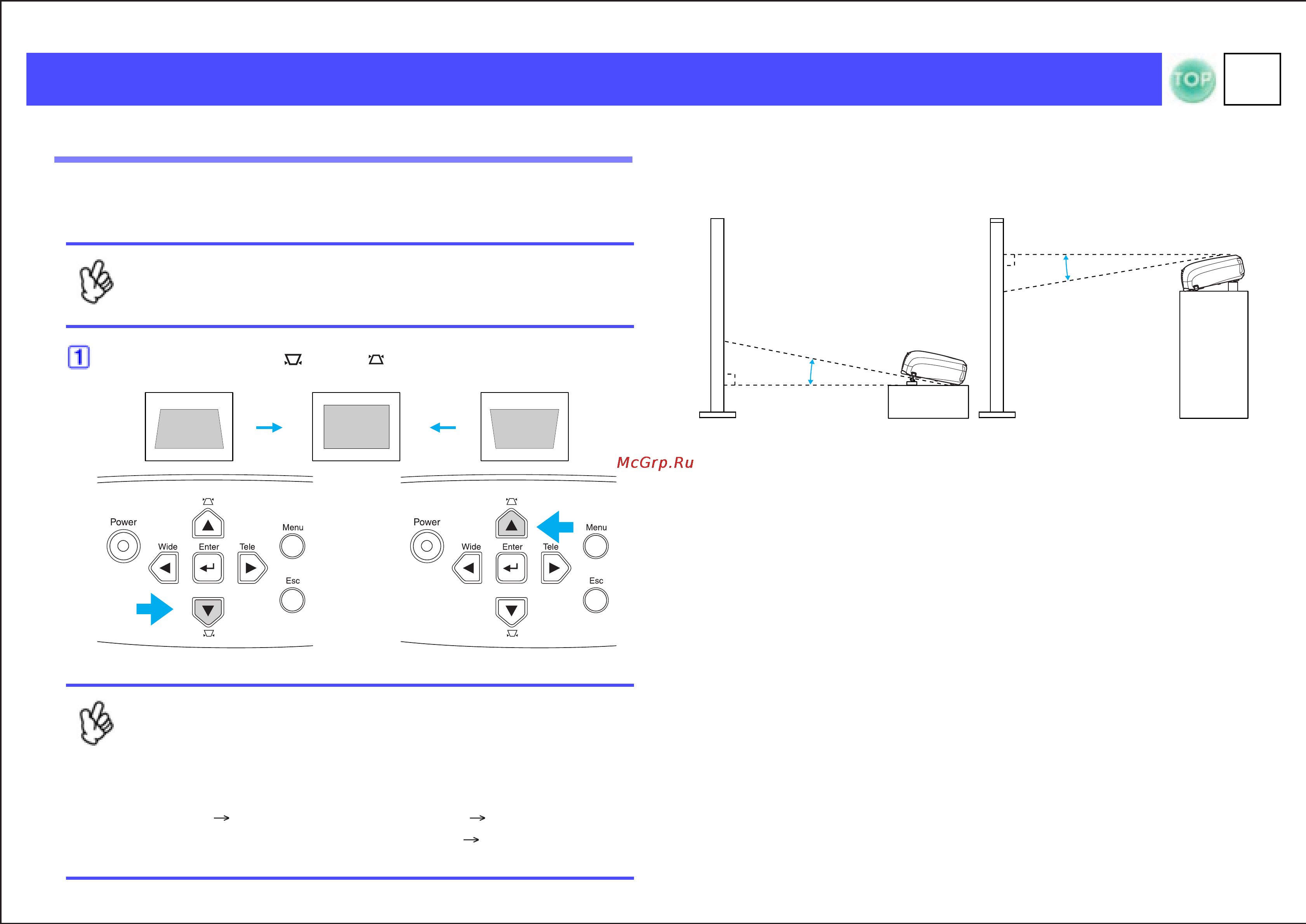

Корректировка трапецеидальных искажений
Если проектор установлен под неправильным углом у к экрану, изо-
бражение может иметь трапецеидальные искажения. Эти искажения
могут быть скорректированы.
Нажмите кнопку [ ] или [ ].
Изображение может быть скорректировано без искажений, если
проектор наклонен не более чем на 15°.
Настройка дисплея
С помощью этой функции вы можете корректировать
только вертикальные искажения. Горизонтальные
искажения не могут быть скорректированы.
●
После выполнения коррекции трапецеидальных
искажений размер экрана изменится.
●
Если после выполнения коррекции трапецеидаль-
ных искажений изображение станет нечетким,
выполните настройку резкости (кнопка [Menu]
(Меню) “Image” (Изображение) “Picture
Quality” (Качество изображения) “Sharpness”
(Яркость)
☛
“Меню Image (Изображение)” стр. 35
около 15° вверх около 15° вниз
15°
15°
