■ Для порта RGB

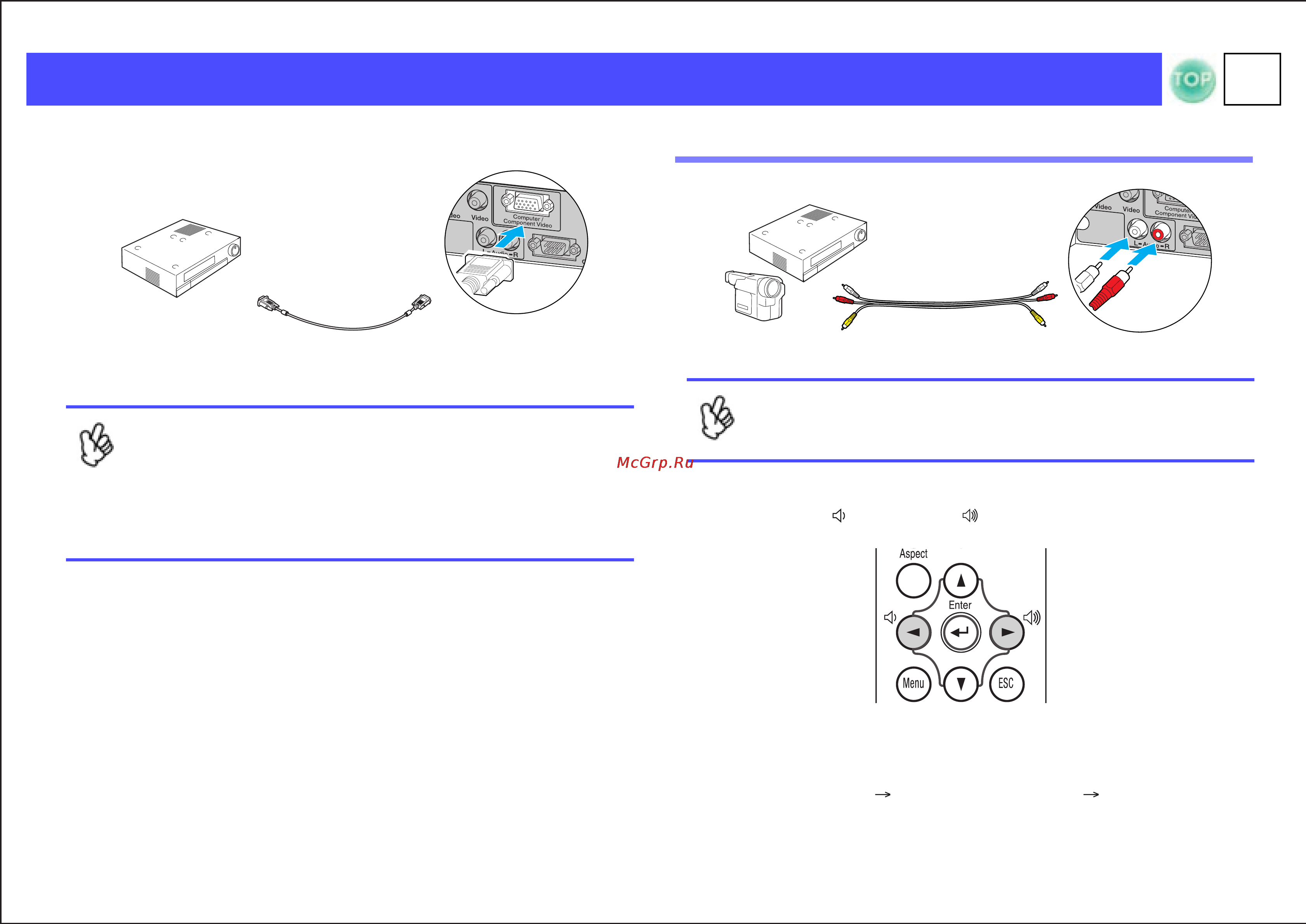

Воспроизведение звука с видеооборудования
AV-кабель (красный/белый)
(приобретается отдельно)
К видеовыходу
RGB
К порту
Computer/Component Video
(Компьютер/Компонентное
видео)
Кабель для подключения
к компьютеру
(прилагается)
К аудиовыходу
К аудиовходу
●
После того как проецирование начнется, измените
значение параметра “Input Signal” (Входной сигнал)
меню “Image“ (Изображение) на значение
“Computer” (Компьютер).
☛
стр. 35
●
Для подключения проектора к порту RGB вам может
понадобиться дополнительный кабель или адаптер.
При использовании компьютера и альтернативного
видеооборудования смените кабель или используйте
аудиопереключатель.
■ Регулировка громкости
Нажмите кнопку [ ] или кнопку [ ] на пульте дистанционного
управления.
Также вы можете регулировать громкость из конфигурационного
меню.
Кнопка [Menu] (Меню) “Setting” (Настройка) “Volume”
(Громкость)
☛
“Меню Setting (Настройка)” стр. 38
