Epson EMP-S1 [66/75] Соединительные кабели
![Epson EMP-S1 [66/75] Соединительные кабели](/views2/1055892/page66/bg42.png)
65
EMP-S1 Руководство пользователя

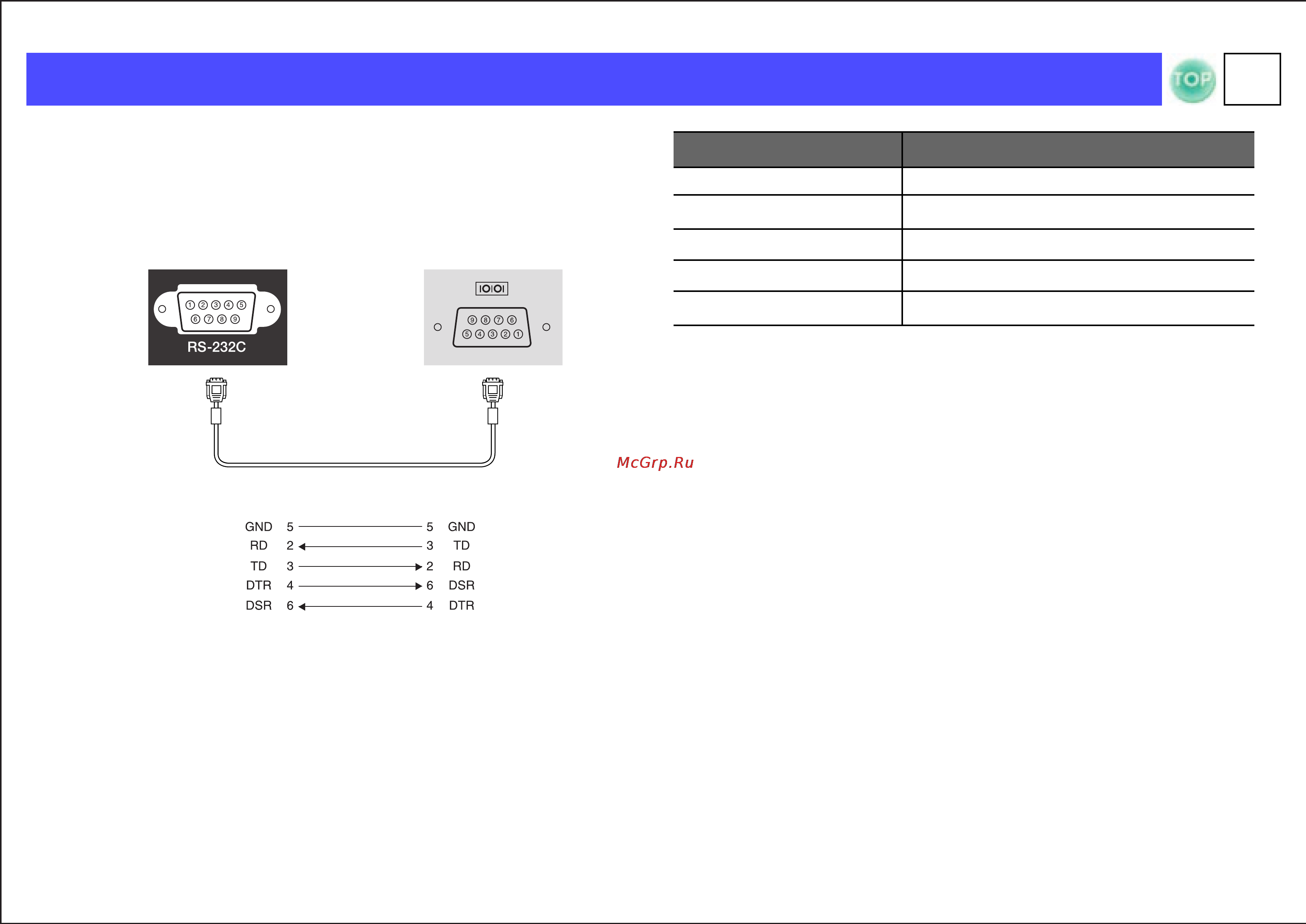

■ Последовательное соединение
●
Тип разъема: D-Sub 9 pin (разъем)
●
Тип порта проектора: RS-232C
Соединительные кабели
Сигнал Функция
<Проектор> <Компьютер>
<Проектор> (Последовательный кабель PC) <Компьютер>
GND
TD
RD
DSR
DTR
Земля
Передача данных
Прием данных
Сигнал готовности
Сигнал готовности терминала
