14
EMP-S1 Руководство пользователяПеред использованием проектора >

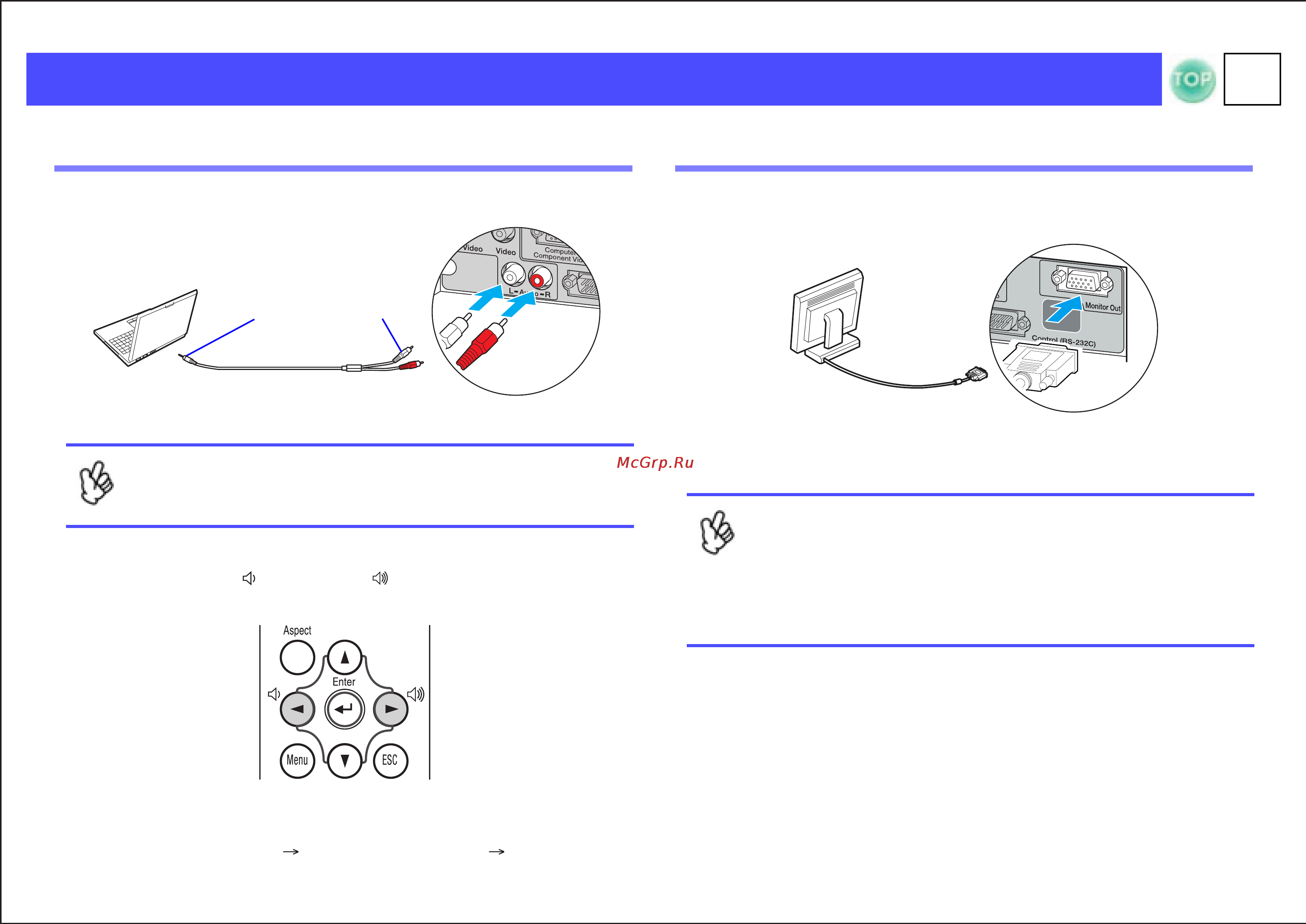

Воспроизведение звука с компьютера
Вы можете воспроизводить звук с компьютера с помощью
встроенного динамика проектора.
■ Регулировка громкости
Нажмите кнопку [ ] или кнопку [ ] на пульте дистанционного
управления.
Также вы можете регулировать громкость из конфигурацион-
ного меню.
Кнопка [Menu] (Меню) “Setting” (Настройка) “Volume”
(Громкость)
☛
“Меню Setting (Настройка)” стр. 38
Подключение внешнего монитора
Изображение, проецируемое проектором, может быть отображено
на экране монитора компьютера.
Подключение к компьютеру
●
Видеоизображение не может быть выведено
на внешний монитор.
●
Геометрические настройки (коррекция трапецеи-
дальных искажений и т.п.) и конфигурационные
меню не могут быть отображены на экране
внешнего монитора.
При использовании компьютера и альтернативного
видеооборудования смените кабель или используйте
аудиопереключатель.
Кабель stereo mini jack 2RCA
(приобретается отдельно)
Коннектор
stereo mini jack
К аудиовыходу
компьютера
К аудиопорту
Коннектор
RCA
К выходу для подключения
монитора
Кабель монитора
