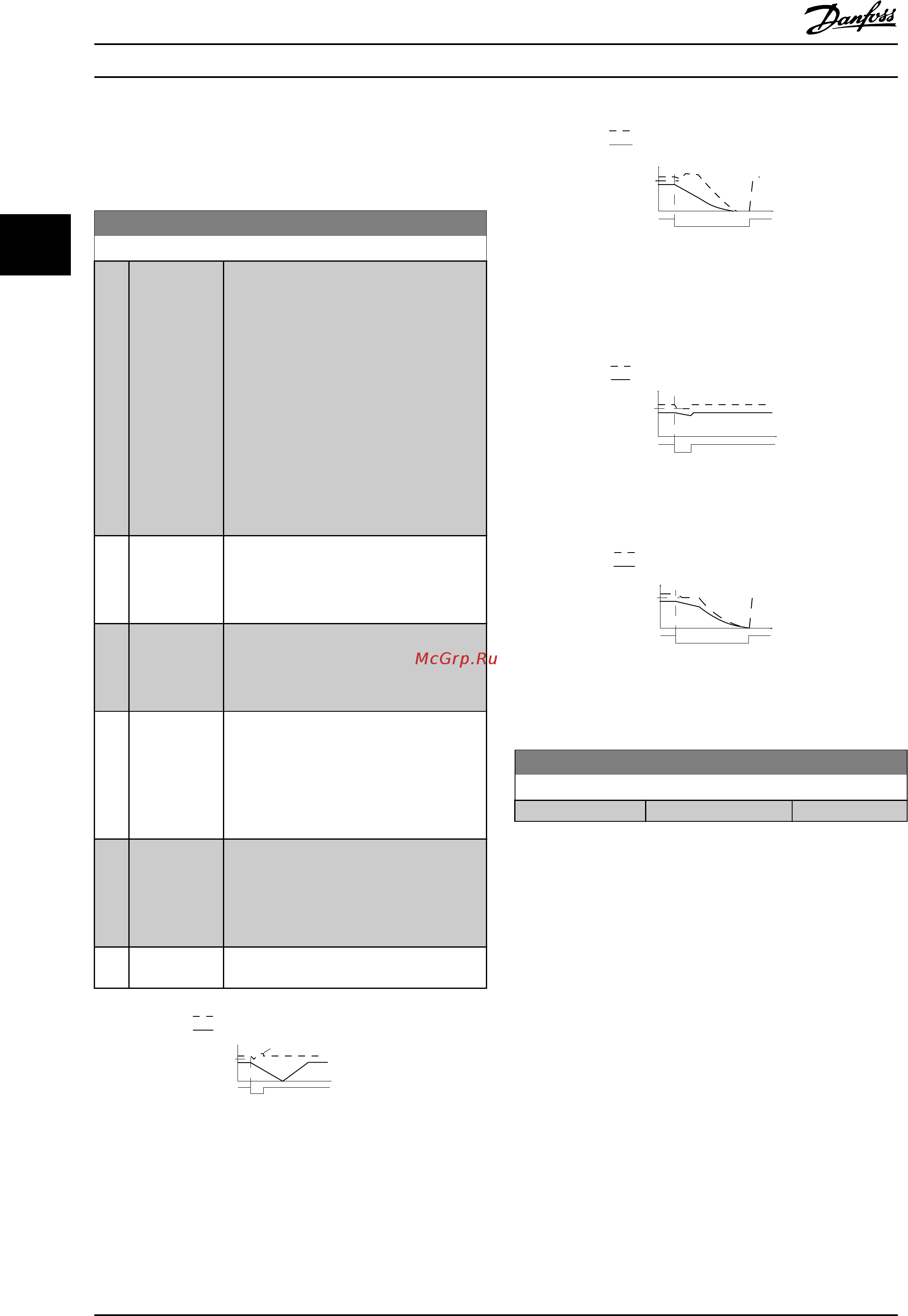

Danfoss VLT HVAC Drive FC-102P2K2T2 [127/279] 1 вкл выкл сети
![Danfoss VLT HVAC Drive FC-102P2K2T2 [127/279] 1 вкл выкл сети](/views2/1559650/page127/bg7f.png)
3.14.2 14-1* Вкл./выкл. сети
Параметры для конфигурирования контроля и
управления в случае отказа питающей сети.
14-10 Отказ питания
Опция: Функция:
Выберите функцию, которую
преобразователь частоты должен
исполнять, когда достигнут порог,
установленный в 14-11 Напряж. сети при
отказе питания или когда через один из
цифровых входов (пар. 5-1*) поступает
инверсная команда отказа питающей
сети.
Если 1-10 Конструкция двигателя
установлен на значение [1] Неявнополюс.
с пост. магн., то возможен только выбор
[0] Нет функции, [3] Останов выбегом или
[6] Аварийный сигнал.
[0] * Нет функции Энергия, оставшаяся в конденсаторной
батарее, будет использоваться для
«привода» двигателя, но она будет
уменьшаться.
[1] Упр.
замедление
преобразователь частоты вызывает
управляемое замедление. Значение
2-10 Функция торможения следует задать
Выкл. [0].
[3] Выбег Инвертор выключится, и конденсаторная
батарея будет подпитывать плату
управления, обеспечивая ускоренный
пуск при восстановлении напряжения
питающей сети (при кратковременных
скачках напряжения сети).
[4] Кинетич.
резерв
преобразователь частоты проходит
скачок путем регулирования скорости
генераторного режима двигателя,
используя момент инерции системы до
тех пор, пока хватает энергии.
[6] Отмена авар.
сигнала
DC Voltage
Output Speed rpm
Over Voltage Control Level
Mains
Time
130BT101.10
Par 14-11
Рисунок 3.34 Управляемое замедление — короткое
замыкание сети. После замедления и остановки следует
разгон до заданного значения.
Mains
Time
DC Voltage
Output Speed rpm
Over Voltage Control Level
130BT108.10
Par 14-11
Рисунок 3.35 Управляемое замедление, более длительное
размыкание цепи. Замедление длится до тех пор, пока в
системе остается энергия, после этого двигатель
останавливается выбегом.
Over Voltage Control Level
DC Voltage
Output Speed rpm
Mains
Time
130BT100.10
Par 14-11
Рисунок 3.36 Кинетический резерв, короткое замыкание сети.
Скачок длится, пока в системе есть энергия.
Mains
Time
DC Voltage
Output Speed rpm
Over Voltage Control Level
130BT109.10
Par 14-11
Рисунок 3.37 Кинетический резерв, более длительное
замыкание сети. Двигатель останавливается выбегом, как
только энергия в системе падает слишком низко.
14-11 Напряж. сети при отказе питания
Диапазон: Функция:
Size related* [180 - 600 V]
Описание параметров
Руководство по программированию привода VLT
®
HVAC
126 MG11CD50 - VLT
®
