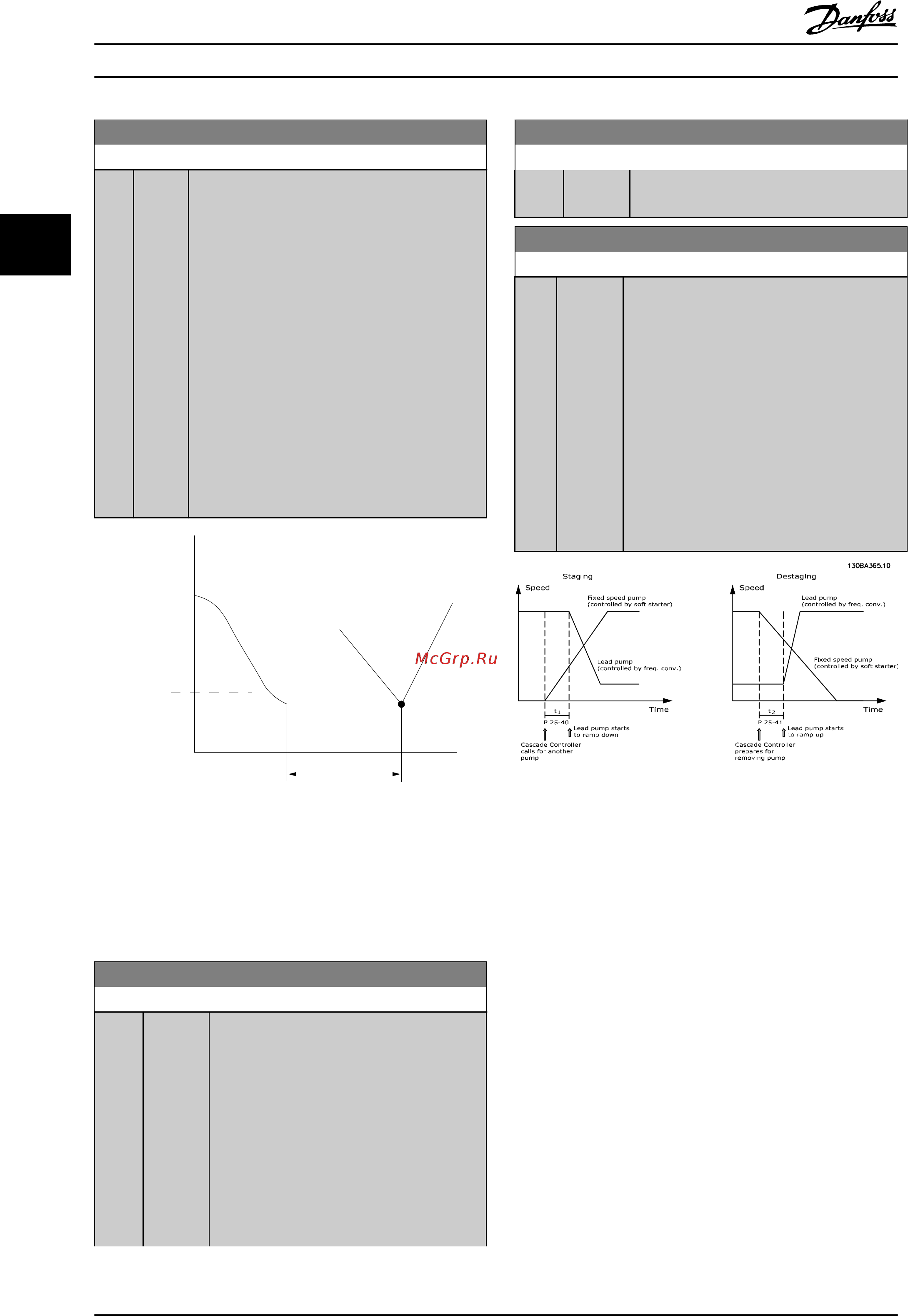

Danfoss VLT HVAC Drive FC-102P2K2T2 [213/279] 4 настройки включения
![Danfoss VLT HVAC Drive FC-102P2K2T2 [213/279] 4 настройки включения](/views2/1559650/page213/bgd5.png)
25-30 Задержка выключения
Диапазон: Функция:
15 s* [0 -
300 s]
Время действия функции каскадирования
программируется во избежание частого
включения/выключения насосов с
фиксированной скоростью. Отсчет времени
действия функции выключения начинается,
если насос с регулируемой скоростью работает
со 4-11 Нижн.предел скор.двигателя[об/мин]
или 4-12 Нижний предел скорости двигателя
[Гц], работают один или более насосов с
фиксированной скоростью, и требования,
предъявляемые к системе, удовлетворены. В
этом случае вклад насоса с регулируемой
скоростью оказывается невелик. По истечении
запрограммированного на таймере времени
насос с фиксированной скоростью отключается
во избежание циркуляции воды при отсутствии
напора в насосе с регулируемой скоростью.
175ZA640.10
F
min
F
VLT pump
De-stage
timer period
Pump
switch-o
Рисунок 3.75
3.23.3 25-4* Настройки включения
Параметры, определяющие условия включения/
выключения насосов.
25-40 Задержка при замедлении
Диапазон: Функция:
10.0 s* [0.0 -
120.0 s]
При добавлении насоса с фиксированной
скоростью, управляемого через устройство
плавного пуска можно задержать
замедление ведущего насоса до истечения
заданного времени, отсчет которого
начинается после пуска насоса с
фиксированной скоростью, во избежание
бросков давления или гидравлического
удара в системе.
Эту функцию следует использовать только в
том случае, если в 25-02 Пуск двигателя
25-40 Задержка при замедлении
Диапазон: Функция:
выбрано значение Устройство плавного
пуска [1].
25-41 Задержка при разгоне
Диапазон: Функция:
2.0 s* [0.0 -
12.0 s]
При удалении из системы насоса с
фиксированной скоростью, управляемого
через устройство плавного пуска, можно
задержать разгон ведущего насоса до
истечения заданного времени, отсчет
которого начинается после остановки насоса
с фиксированной скоростью, во избежание
скачков давления или гидравлического
удара в системе.
Эту функцию следует использовать только в
том случае, если в 25-02 Пуск двигателя
выбрано значение Устройство плавного
пуска [1].
Рисунок 3.76
Описание параметров
Руководство по программированию привода VLT
®
HVAC
212 MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
