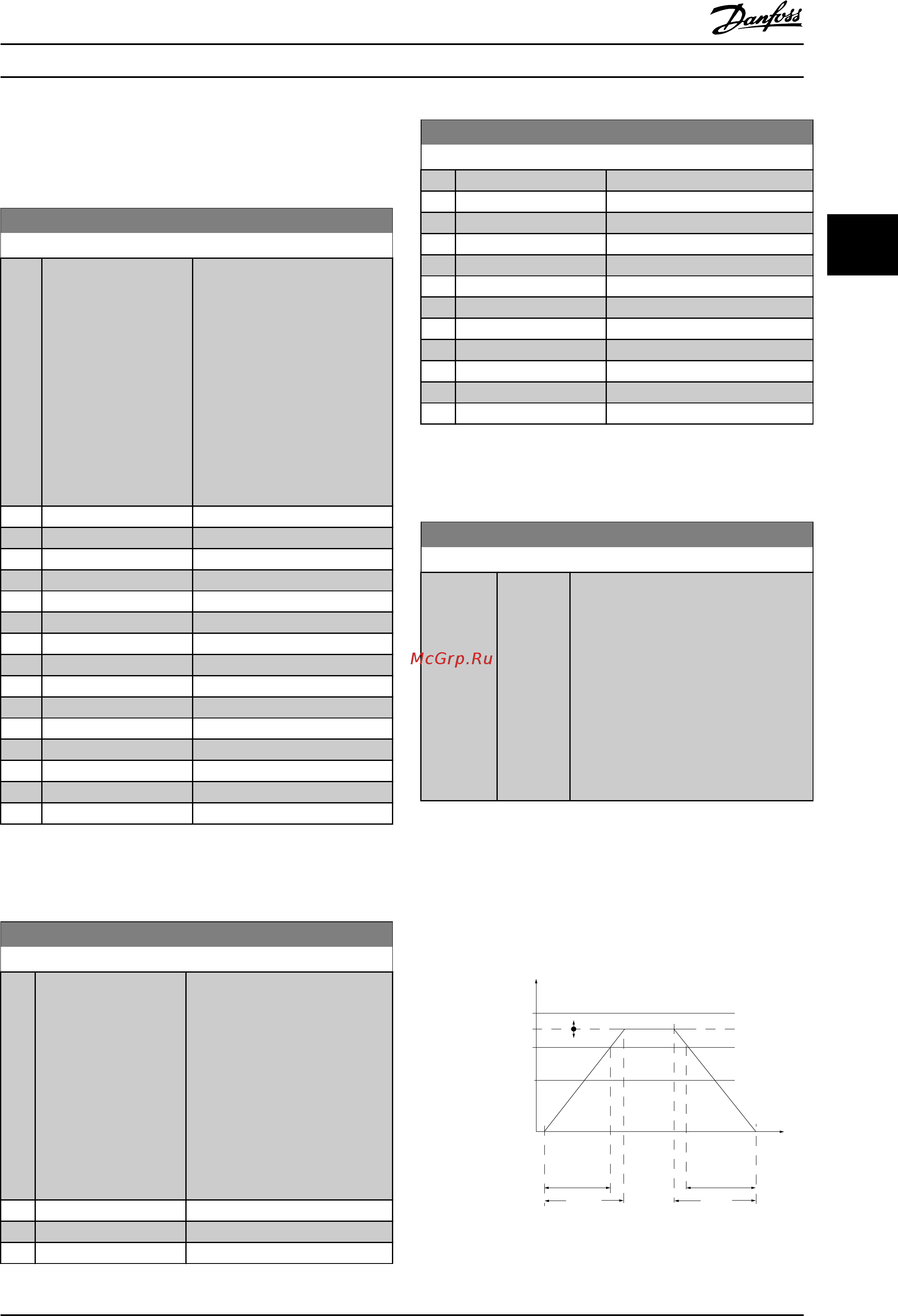

ПРИМЕЧАНИЕ
Во время работы двигателя данный параметр изменять
нельзя.
3-16 Источник задания 2
Опция: Функция:
Выберите вход задания,
который должен
использоваться для
подключения сигнала второго
задания. 3-15 Источник
задания 1, 3-16 Источник
задания 2 и 3-17 Источник
задания 3 определяют до трех
различных сигналов задания.
Сумма этих сигналов задания
определяет фактическое
задание.
[0] Не используется
[1] Аналоговый вход 53
[2] Аналоговый вход 54
[7] Имп. вход 29
[8] Имп. вход 33
[20] * Цифр.потенциометр
[21] Аналог.вход X30/11
[22] Аналог.вход X30/12
[23] Аналоговый вход X42/1
[24] Аналоговый вход X42/3
[25] Аналоговый вход X42/5
[29] Аналог. вход X48/2
[30] Внешн. замкн. контур 1
[31] Внешн. замкн. контур 2
[32] Внешн. замкн. контур 3
ПРИМЕЧАНИЕ
Во время работы двигателя данный параметр изменять
нельзя.
3-17 Источник задания 3
Опция: Функция:
Выберите вход задания,
который должен использоваться
для подключения третьего
сигнала задания. 3-15 Источник
задания 1, 3-16 Источник
задания 2 и 3-17 Источник
задания 3 определяют до трех
различных сигналов задания.
Сумма этих сигналов задания
определяет фактическое
задание.
[0] * Не используется
[1] Аналоговый вход 53
[2] Аналоговый вход 54
3-17 Источник задания 3
Опция: Функция:
[7] Имп. вход 29
[8] Имп. вход 33
[20] Цифр.потенциометр
[21] Аналог.вход X30/11
[22] Аналог.вход X30/12
[23] Аналоговый вход X42/1
[24] Аналоговый вход X42/3
[25] Аналоговый вход X42/5
[29] Аналог. вход X48/2
[30] Внешн. замкн. контур 1
[31] Внешн. замкн. контур 2
[32] Внешн. замкн. контур 3
ПРИМЕЧАНИЕ
Во время работы двигателя данный параметр изменять
нельзя.
3-19 Фикс. скорость [об/мин]
Диапазон: Функция:
Size
related*
[ 0 - par.
4-13 RPM]
Введите значение фиксированной
скорости n
JOG
, которое представляет
собой заданную выходную скорость.
преобразователь частоты
обеспечивает эту скорость, когда
активизирован режим фиксации.
Максимальный предел задается в
4-13 Верхн.предел скор.двигателя [об/
мин].
См. также 3-80 Темп изм. скор.при
перех. на фикс. скор..
3.5.3 3-4* Изменение скор. 1
Сконфигурируйте параметр изменения скорости и
времена изменения скорости для каждой из двух
характеристик (группа параметров 3-4* и группа
параметров 3-5*).
t
acc
t
dec
130BA169.11
P 3-*2
Ramp (X)
Down
Time (Dec)
P 4-13
High-limit
RPM
Reference
P 1-25
Motor
speed
P 4-11
Low limit
Time
P 3-*1
Ramp (X)Up
Time (Acc)
Рисунок 3.15
Описание параметров
Руководство по программированию привода VLT
®
HVAC
MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 61
3
3
