Selected
Event
Relay
output
On Delay
P 5-41
O Delay
P 5-42
130BA172.10

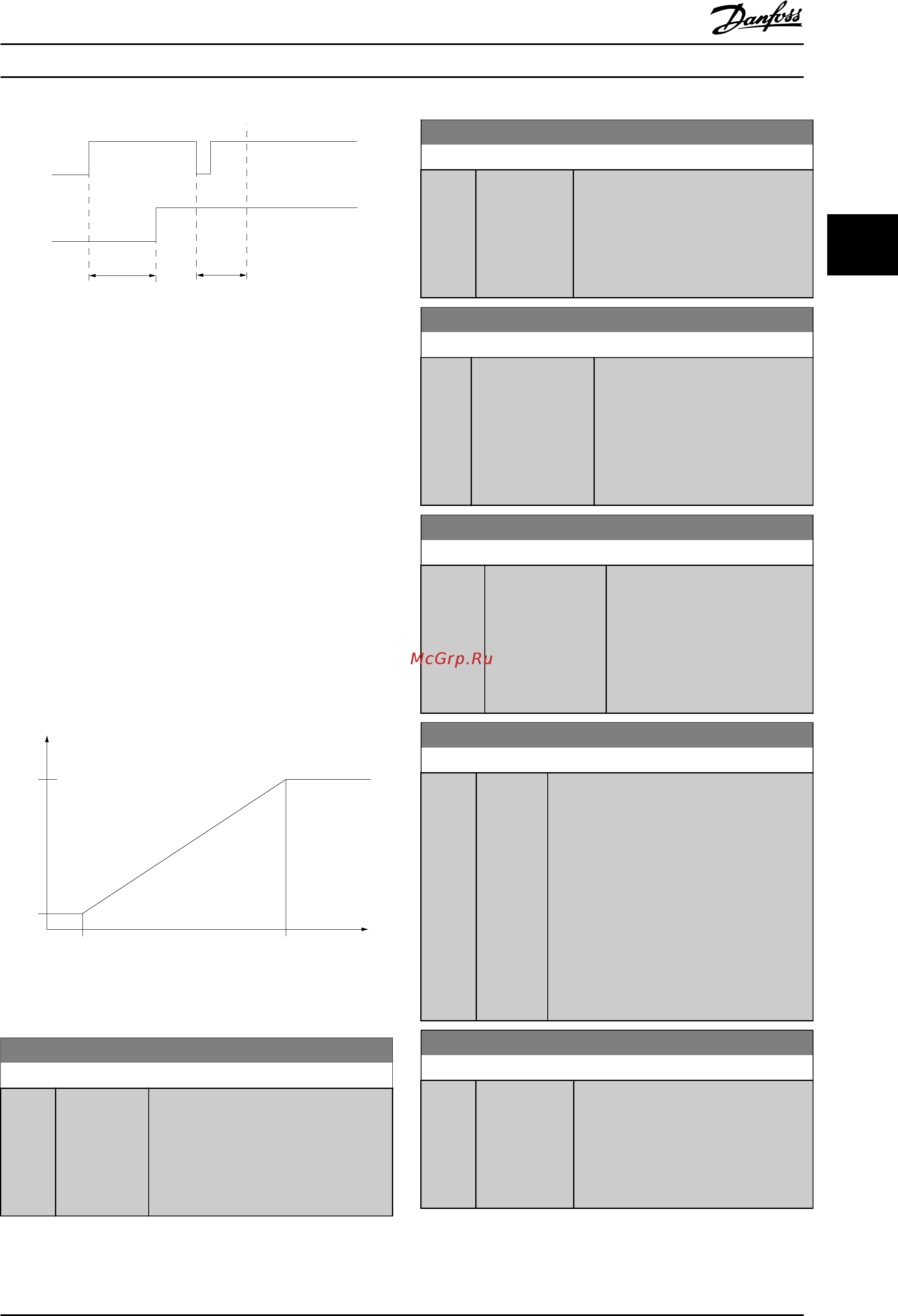

Рисунок 3.23
Если состояние выбранного события изменяется до
истечения задержки включения или выключения, то это
не влияет на состояние выхода реле.
3.7.7 5-5* Импульсный вход
Параметры импульсного входа используются с целью
определения соответствующего окна для зоны
импульсного задания путем конфигурирования настроек
масштаба и фильтров для импульсных входов. В
качестве входов задания частоты могут действовать
входные клеммы 29 или 33. Установите для клеммы 29
(5-13 Клемма 29, цифровой вход) или 33 (5-15 Клемма 33,
цифровой вход) значение Импульсный вход [32]. Если в
качестве входа используется клемма 29, установите
5-02 Клемма 29, режим на Вход [0].
130BA076.10
(RPM)
Ref.
Low freq.
P 5-50/
P 5-55
Input
(Hz)
High
ref.
value
P 5-53/
p 5-58
High freq.
P 5-51/
P 5-56
Low
ref.
value
P 5-52/
p 5-57
Рисунок 3.24
5-50 Клемма 29, мин. частота
Диапазон: Функция:
100 Hz* [0 - 110000
Hz]
Введите нижний предел частоты,
соответствующий минимальной
скорости вращения вала двигателя
(т.е. минимальному значению задания)
в 5-52 Клемма 29, мин. задание/обр.
связь. См. рисунок в данном разделе.
5-51 Клемма 29, макс. частота
Диапазон: Функция:
100 Hz* [0 - 110000
Hz]
Введите верхний предел частоты,
соответствующий максимальному
значению скорости вращения вала
двигателя (т.е. максимальному
значению задания) в 5-53 Клемма 29,
макс. задание/обр. связь.
5-52 Клемма 29, мин. задание/обр. связь
Диапазон: Функция:
0.000 * [-999999.999 -
999999.999 ]
Введите нижний предел задания
скорости вращения вала
двигателя [об/мин]. Эта величина
также является минимальным
значением сигнала обратной
связи, см. также 5-57 Клемма 33,
мин. задание/обр. связь.
5-53 Клемма 29, макс. задание/обр. связь
Диапазон: Функция:
100.000 * [-999999.999 -
999999.999 ]
Введите максимальное значение
задания [об/мин] для скорости
вращения вала двигателя и
максимальное значение сигнала
обратной связи (см. также
5-58 Клемма 33, макс. задание/
обр. связь.).
5-54 Пост.времени имп.фильтра №29
Диапазон: Функция:
100
ms*
[1 - 1000
ms]
Введите постоянную времени
импульсного фильтра. Импульсный
фильтр сглаживает колебания сигнала
обратной связи, что оказывает
благоприятное воздействие на систему
при больших помехах. Чем больше
постоянная времени, тем лучше
подавление помех, однако это
увеличивает задержку, вносимую
фильтром.
Этот параметр не может быть изменен во
время вращения двигателя.
5-55 Клемма 33, мин. частота
Диапазон: Функция:
100 Hz* [0 - 110000
Hz]
Введите низкое значение частоты,
соответствующее минимальному
значению скорости вращения вала
двигателя (т.е. минимальному
значению задания), в 5-57 Клемма 33,
мин. задание/обр. связь.
Описание параметров
Руководство по программированию привода VLT
®
HVAC
MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 81
3
3
