Line to common (starpoint)
Line to line values
Rs and Ld
Rs and Ld
130BC008.11

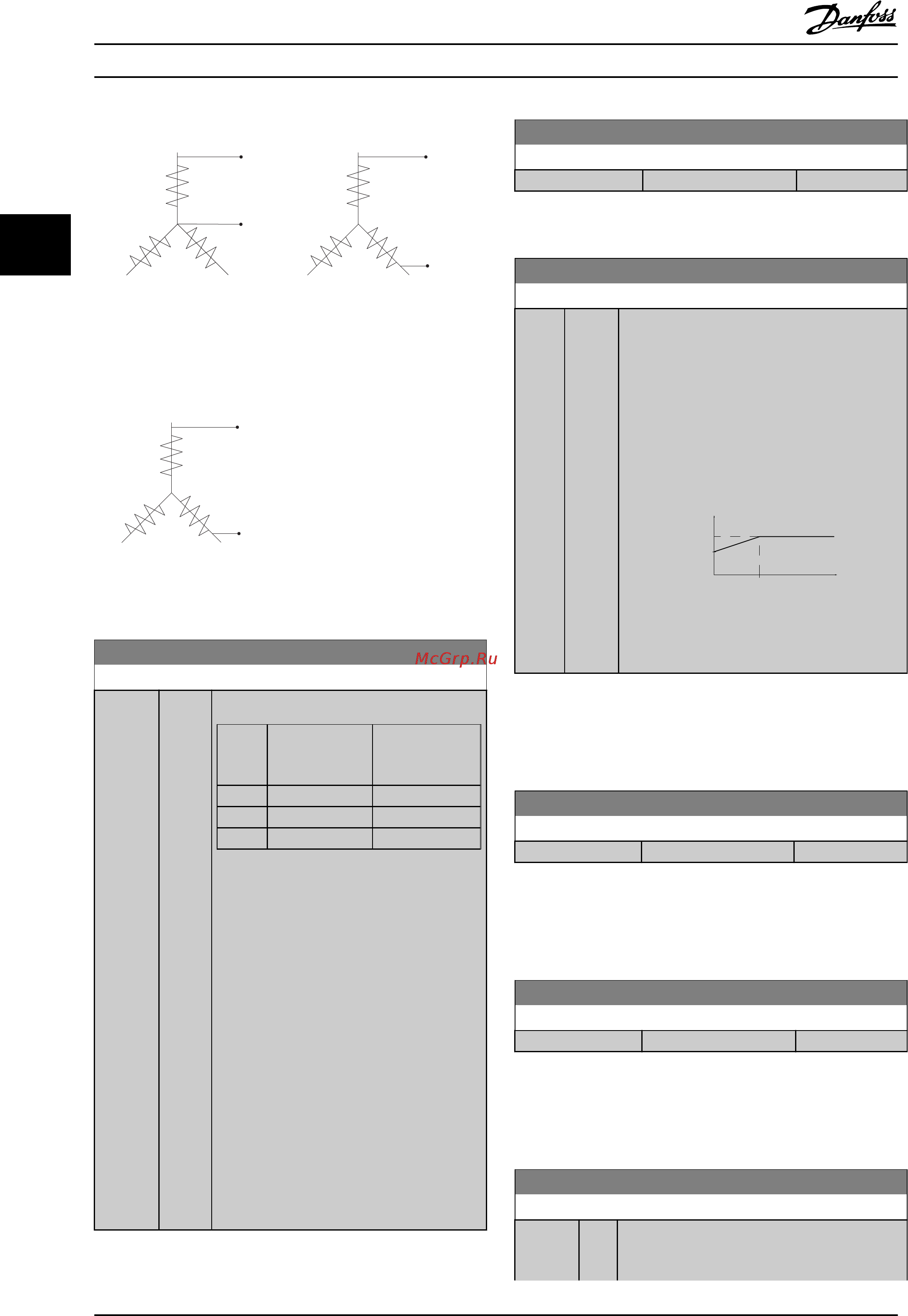

Рисунок 3.6 Параметры двигателя представлены в разных
форматах. Преобразователи частоты Danfoss всегда требуют
значения между линией и общей точкой.
Permanent magnet motors
130BC009.10
Line to Line Back
Emf in RMS Value
at 1000 rpm
Speed (mech)
Рисунок 3.7 Определения параметров аппарата противоэдс
двигателей с постоянными магнитами
1-39 Число полюсов двигателя
Диапазон: Функция:
Size
related*
[2 -
100 ]
Введите число полюсов двигателя.
Число
полюс
ов
~n
n
при 50 Гц ~n
n
при 60 Гц
2 2700 - 2880 3250 - 3460
4 1350 - 1450 1625 - 1730
6 700 - 960 840 - 1153
Таблица 3.7
В таблице приведено число полюсов для
нормальных диапазонов скорости
двигателей различных типов. Двигатели,
рассчитанные на другие частоты,
определяются отдельно. Число полюсов
двигателя всегда четное, поскольку оно
относится к общему числу полюсов, а не к
числу пар полюсов. В преобразователь
частоты исходное значение 1-39 Число
полюсов двигателя задается на основе
параметров 1-23 Частота двигателя
Частота двигателя и 1-25 Номинальная
скорость двигателя Номинальная скорость
вращения двигателя.
Этот параметр не может быть изменен во
время вращения двигателя.
1-40 Противо-ЭДС при 1000 об/мин
Диапазон: Функция:
Size related* [ 10. - 9000 V]
3.3.6 1-5* Установка незав. от нагрузки
1-50 Намагнич. двигателя при 0 скорости
Диапазон: Функция:
100
%*
[0 -
300 %]
Этот параметр используется вместе с
1-51 Норм. намагн. при мин. скорости [об/
мин] для получения различной тепловой
нагрузки двигателя при его вращении на
низкой скорости.
Введите значение в процентах от
номинального тока намагничивания. Если
заданное значение слишком мало, возможно
снижение момента на валу двигателя.
Magn. current
130BA045.11
Hz
Par.1-50
Par.1-51
100%
Par.1-52 RPM
Рисунок 3.8
ПРИМЕЧАНИЕ
1-50 Намагнич. двигателя при 0 скорости не имеет
действия, если 1-10 Конструкция двигателя = [1]
Неявнопол. с пост. магн.
1-51 Норм. намагн. при мин. скорости [об/мин]
Диапазон: Функция:
Size related* [10 - 300 RPM]
ПРИМЕЧАНИЕ
1-51 Норм. намагн. при мин. скорости [об/мин] не имеет
действия, если 1-10 Конструкция двигателя = [1]
Неявнопол. с пост. магн.
1-52 Мин. скорость норм. намагнич. [Гц]
Диапазон: Функция:
Size related* [ 0.3 - 10.0 Hz]
ПРИМЕЧАНИЕ
1-52 Мин. скорость норм. намагнич. [Гц] не имеет
действия, если 1-10 Конструкция двигателя = [1]
Неявнопол. с пост. магн.
1-58 Имп.ток при пров.пуск.с хода
Диапазон: Функция:
Size
related*
[ 0
- 0.
%]
Установите величину тока намагничивания
для импульсов, используемых для
Описание параметров
Руководство по программированию привода VLT
®
HVAC
48 MG11CD50 - VLT
®
