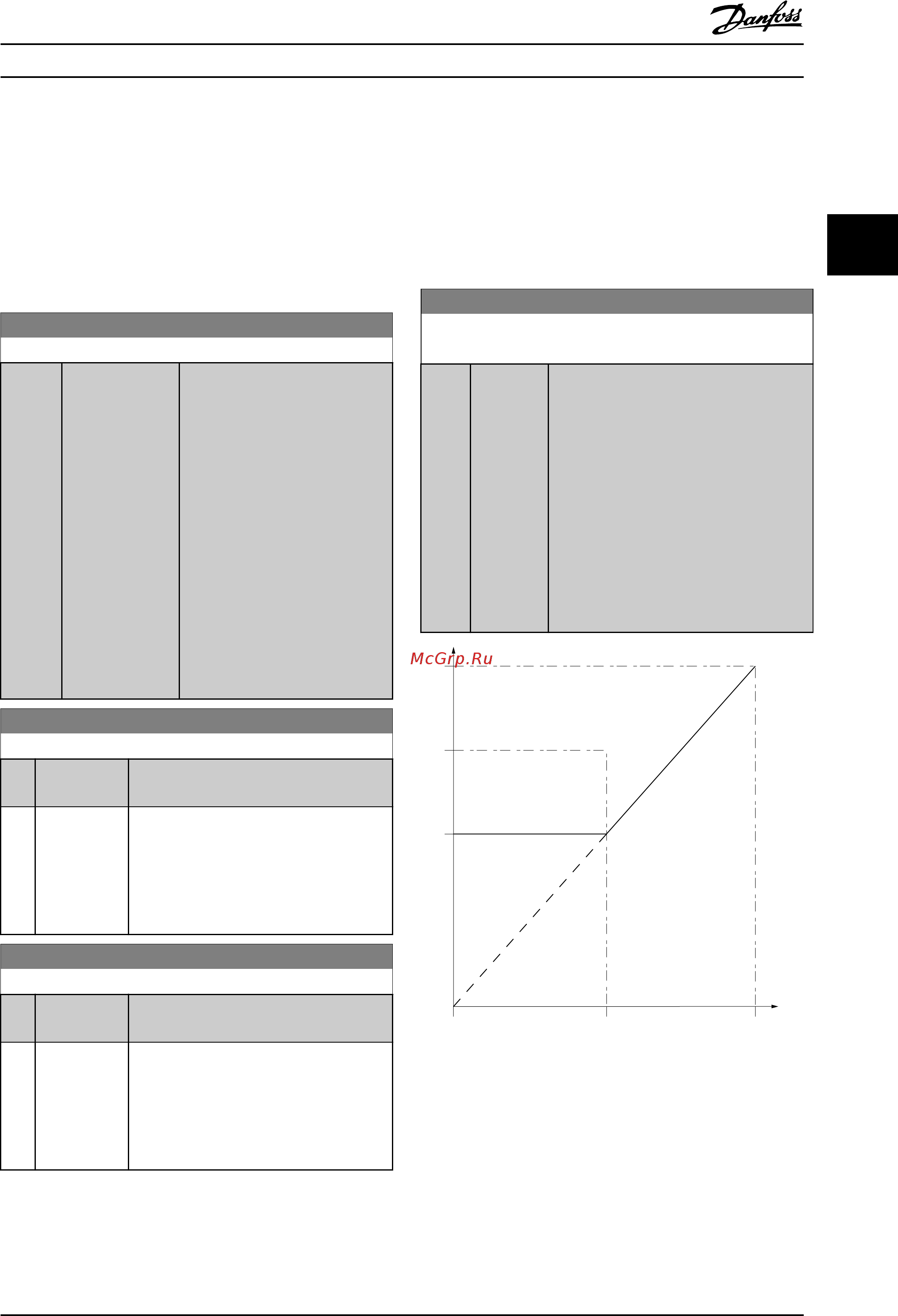

3.5 Главное меню – Задание/Разгон и торможение – Группа 3
3.5.1 3-0* Установленные пределы
Параметры для настройки единицы измерения задания,
пределов и диапазонов.
Подробную информацию об установках в замкнутом
контуре также см. в группе параметров 20-0*.
3-02 Мин. задание
Диапазон: Функция:
Size
related*
[ -999999.999 -
par. 3-03
ReferenceFeed-
backUnit]
Введите минимальное задание.
Минимальное задание — это
наименьшее значение, которое
можно получить при
суммировании всех заданий.
Значение минимального задания
и единица измерения согласуется
с выбранной конфигурацией
соответственно в 1-00 Режим
конфигурирования и 20-12 Ед.
изм. задания/сигн. ОС.
ПРИМЕЧАНИЕ
Этот параметр применим
только для разомкнутого
контура.
3-04 Функция задания
Опция: Функция:
[0] * Сумма Суммирование сигналов внешнего и
предустановленного заданий.
[1] Внешнее/
предуст.
Подключение источника либо внешнего,
либо предустановленного задания.
Переход между внешними и
предустановленными заданиями
выполняется через команду на цифровом
входе.
3-04 Функция задания
Опция: Функция:
[0] * Сумма Суммирование сигналов внешнего и
предустановленного заданий.
[1] Внешнее/
предуст.
Подключение источника либо внешнего,
либо предустановленного задания.
Переход между внешними и
предустановленными заданиями
выполняется через команду на цифровом
входе.
3.5.2 3-1* Задания
Выберите предварительно установленное задание
(задания). Выберите для соответствующих цифровых
входов в группе параметров 5.1* Предуст. задание, бит
0 / 1 / 2 [16], [17], или [18].
3-10 Предустановленное задание
Массив [8]
Диапазон: Функция:
0.00
%*
[-100.00 -
100.00 %]
Введите в этот параметр путем
программирования массива до восьми
различных предустановленных заданий
(0-7). Предустановленное задание
определяется в процентах от значения
Ref
MAX
(3-03 Макс. задание, для замкнутого
контура см. 20-14 Максимальное задание/
ОС). При использовании
предустановленных заданий выберите
Предуст. задание, бит 0 / 1 / 2 [16], [17]
или [18] для соответствующих цифровых
входов в группе параметров цифровых
входов 5-1*.
P3-03
P3-02
0 50 100%
P3-10
130BB036.10
Рисунок 3.11
Описание параметров
Руководство по программированию привода VLT
®
HVAC
MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 59
3
3
