ПРИМЕЧАНИЕ
Этот параметр не действует в том случае, если
1-10 Конструкция двигателя установлен на значение
Неявнополюс. с пост. магн. [1].
14-42 Мин.частота АОЭ
Диапазон: Функция:
10 Hz* [5 - 40 Hz] Введите минимальную частоту, при
которой должна действовать система
автоматической Оптимизации
энергопотребления (АОЭ).
ПРИМЕЧАНИЕ
Этот параметр не действует только в том случае, если
1-10 Конструкция двигателя установлен на значение
Неявнополюс. с пост. магн. [1].
14-43 Cos ( двигателя
Диапазон: Функция:
Size
related*
[0.40 -
0.95 ]
Уставка для cos φ автоматически
задается таким образом, чтобы были
обеспечены оптимальные
характеристики автоматической
оптимизации энергопотребления во
время ААД. Обычно этот параметр
изменять не следует. Однако в
некоторых ситуациях может
потребоваться ввести новое значение
для точной настройки.
ПРИМЕЧАНИЕ
Этот параметр не действует только в том случае, если
1-10 Конструкция двигателя установлен на значение
Неявнополюс. с пост. магн. [1].
3.14.5 14-5* Окружающая среда
Эти параметры позволяют настроить преобразователь
частоты для работы в особых окружающих условиях.
3.14.6 14-50 Фильтр ВЧ-помех
14-50 Фильтр ВЧ-помех
Опция: Функция:
[0] Выкл. Если преобразователь частоты питается от
изолированного сетевого источника (ИТ-сеть),
выберите Выкл. [0].
При использовании фильтра выберите Выкл. [0]
во время зарядки, чтобы избежать появления
большого тока утечки при переключении датчика
остаточного тока.
В этом режиме внутренние конденсаторы фильтра
ВЧ-помех, включенные между шасси и схемой
14-50 Фильтр ВЧ-помех
Опция: Функция:
сетевого фильтра ВЧ-помех, отключают для
уменьшения емкостных токов утечек на землю.
[1] * Вкл. Выберите Вкл. [1], чтобы обеспечить соответствие
преобразователь частоты стандартам по ЭМС.

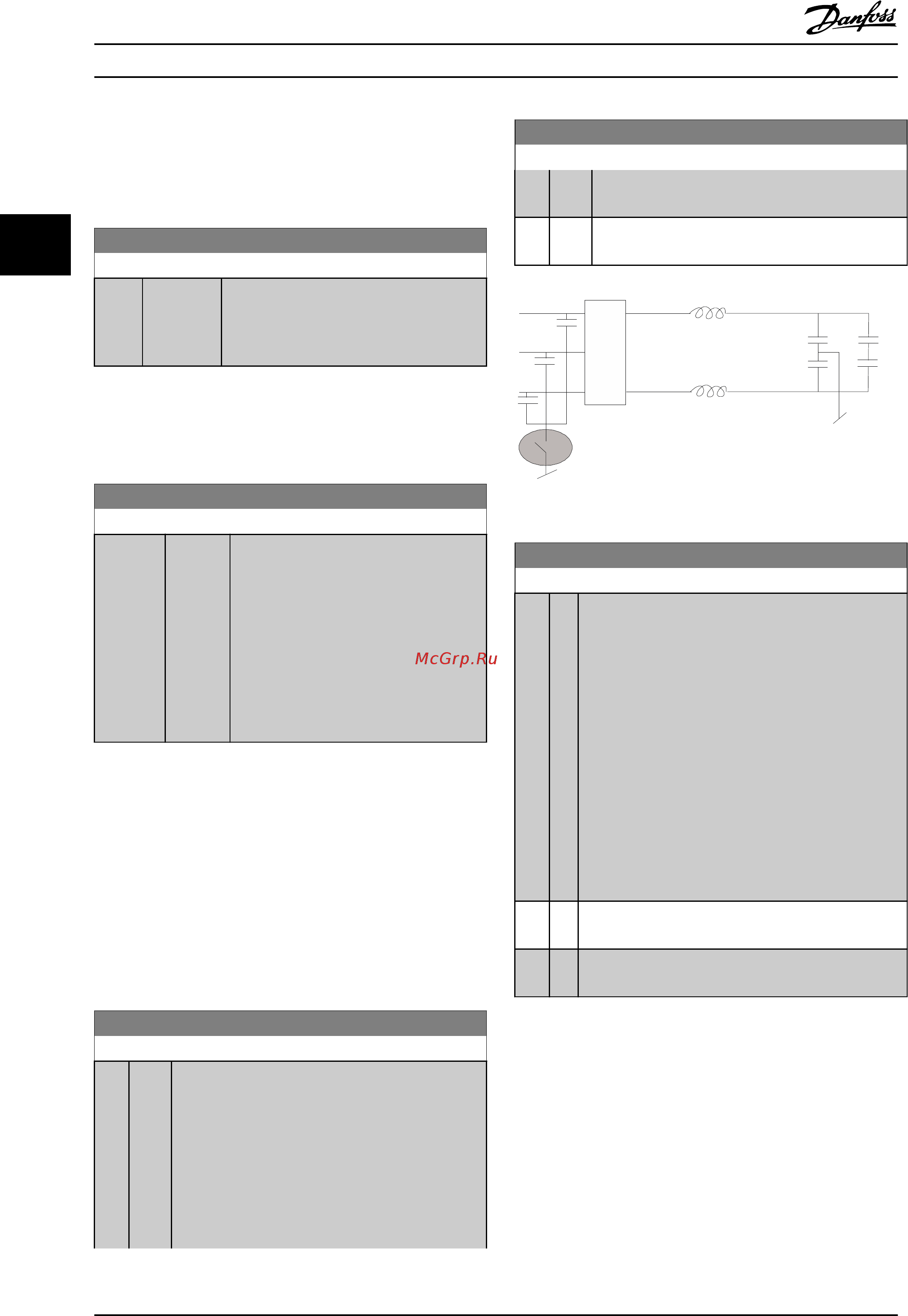

130BB908.10
Рисунок 3.39
14-51 DC Link Compensation
Опция: Функция:
Выпрямленное напряжение постоянного-
переменного тока в цепи постоянного тока
преобразователя частоты связано с пульсациями
напряжения. Амплитуда этих пульсаций может
увеличиваться с повышением нагрузки. Эти
пульсации нежелательны, так как могут привести к
колебаниям тока и напряжения. Для снижения этих
пульсаций в цепи постоянного тока применяются
методы компенсации. В общем случае, компенсация
цепи постоянного тока рекомендуется для всех
применений, но нужно с осторожностью ослаблять
поле, так как при этом могут возникнуть колебания
скорости на валу двигателя. При ослаблении поля
рекомендуется отключить компенсацию цепи
постоянного тока
[0] Off Запрещение коррекции колебаний напряжения на
шине пост. тока.
[1] * On Разрешение коррекции колебаний напряжения на
шине пост. тока.
Описание параметров
Руководство по программированию привода VLT
®
HVAC
130 MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
3
3
