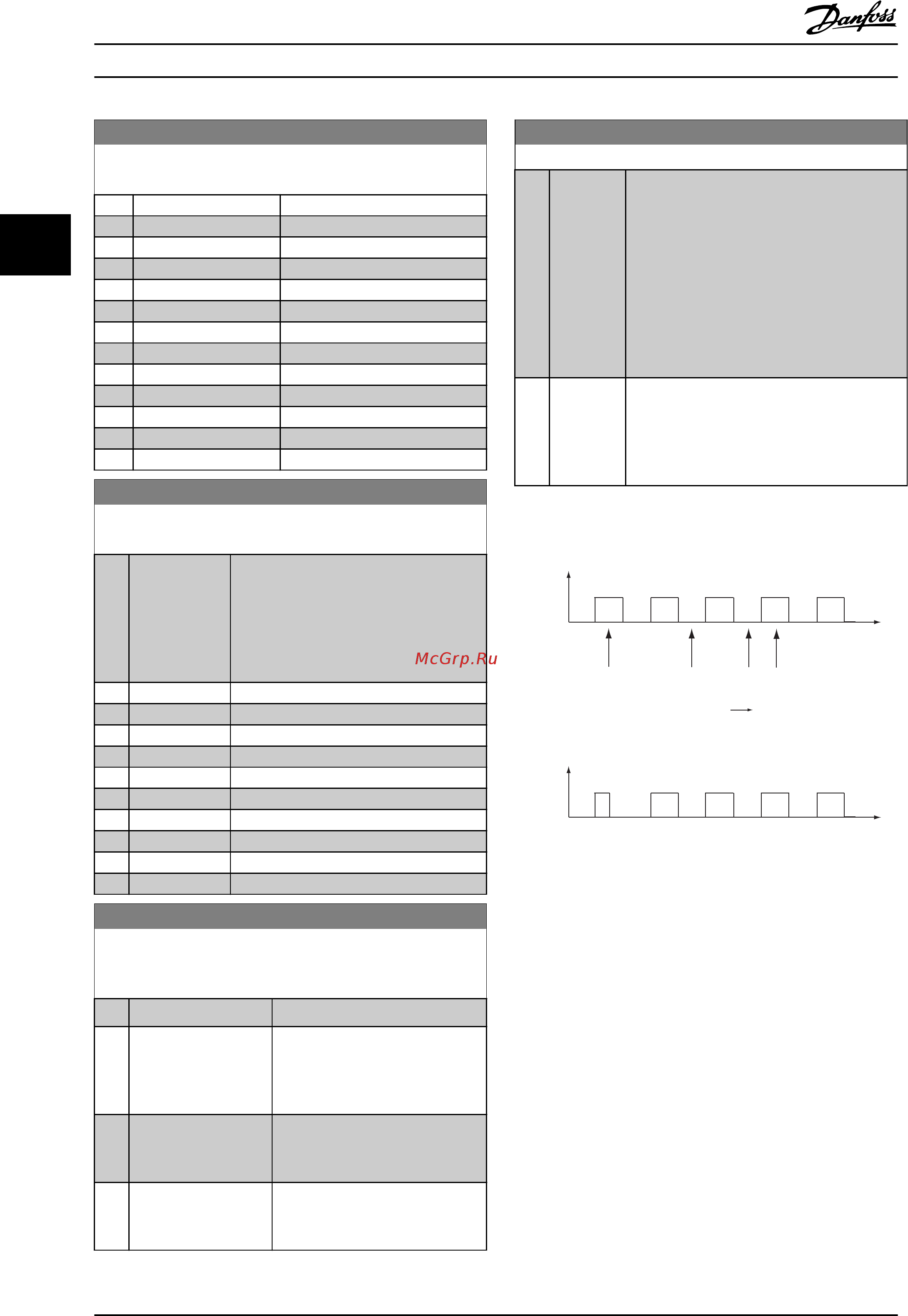

![Danfoss VLT HVAC Drive FC-102P2K2T2 [191/279] 1 техническое обслуживание](/img/pdf.png)
Danfoss VLT HVAC Drive FC-102P2K2T2 [191/279] 1 техническое обслуживание
![Danfoss VLT HVAC Drive FC-102P2K2T2 [191/279] 1 техническое обслуживание](/views2/1559650/page191/bgbf.png)
23-03 Действие выключения
Массив [10]
Опция: Функция:
[37] Ус.н.ур.на цфв.вых.F
[38] Ус.в.ур.на цфв.вых.А
[39] Ус.в.ур.на цфв.вых.В
[40] Ус.в.ур.на цфв.вых.С
[41] Ус.в.ур.на цфв.вых.D
[42] Ус.в.ур.на цфв.вых.Е
[43] Ус.в.ур.на цфв.вых.F
[60] Сброс счетчика A
[61] Сброс счетчика B
[80] Спящий режим
[90] Уст.реж.обвод ECB
[91] Уст.реж.привод ECB
[100] Сброс ав.сиг
23-04 Появление
Массив [10]
Опция: Функция:
Выберите, в какой день (дни) должно
выполняться временное событие.
Укажите рабочие/нерабочие дни в
0-81 Рабочие дни, 0-82 Дополнительные
рабочие дни и 0-83 Дополнительные
нерабочие дни.
[0] * Все дни
[1] Рабочие дни
[2] Нерабочие дни
[3] Понедельник
[4] Вторник
[5] Среда
[6] Четверг
[7] Пятница
[8] Суббота
[9] Воскресенье
23-08 Режим врем.событий
Используются для разрешения и запрещения автоматических
временных событий.
Опция: Функция:
[0] * Автомат.вр.события Разрешение временных событий.
[1] Запрещ. врем.события Запрещение временных событий,
обычный рабочий процесс в
соответствии с командами
управления.
[2] Пост.включ.события Запрещение временных событий.
Действия постоянного включения
активированы.
[3] Пост.откл.события Запрещение временных событий.
Действия постоянного
выключения активированы.
23-09 Восстан.вр.событий
Опция: Функция:
[0] Запрещено После обновления времени/условий U
(включение и выключение питания,
настройка даты и времени, переход на
летнее время, изменение ручного/
автоматического режима, Пост. включ и
Пост.откл., изменение настроек) все
значения действий «Вкл.» будут заменены
действиями «Выкл.» до тех пор, пока вновь
не будет активировано действие «Вкл.».
Действия «Выкл.» останутся без изменений.
[1] * Разрешено После обновления времени/условий в
качестве значений для действий «Вкл.» и
«Выкл.» устанавливаются действия «Вкл.» и
«Выкл.» в соответствии с
программированием в реальном времени.
Пример теста на восстановление см. в Рисунок 3.59.
Timed Action
ON: RUN
OFF: STOP
Power
Cycle
P23-09:
Disabled
Power
Cycle
P23-09:
Disabled
P23-09:
Disable
Enable
Power
Cycle
P23-09:
Enabled
Status
RUNNING
STOPPED
130BB808.10
Рисунок 3.59 Схема тестов на восстановление
3.21.2 23-1* Техническое обслуживание
Вследствие нормального износа тех или иных
компонентов, например подшипников двигателя,
датчиков обратной связи, уплотнений и фильтров,
необходимо проводить их периодические осмотры и
техническое обслуживание. При помощи функции
профилактического технического обслуживания в
преобразователь частоты могут быть
запрограммированы требуемые интервалы
технического обслуживания. При необходимости
технического обслуживания преобразователь частоты
выдаст соответствующее сообщение. В преобразователь
частоты может быть запрограммировано до 20 событий
профилактического техобслуживания. Для каждого
события должно быть указано следующее:
Описание параметров
Руководство по программированию привода VLT
®
HVAC
190 MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
