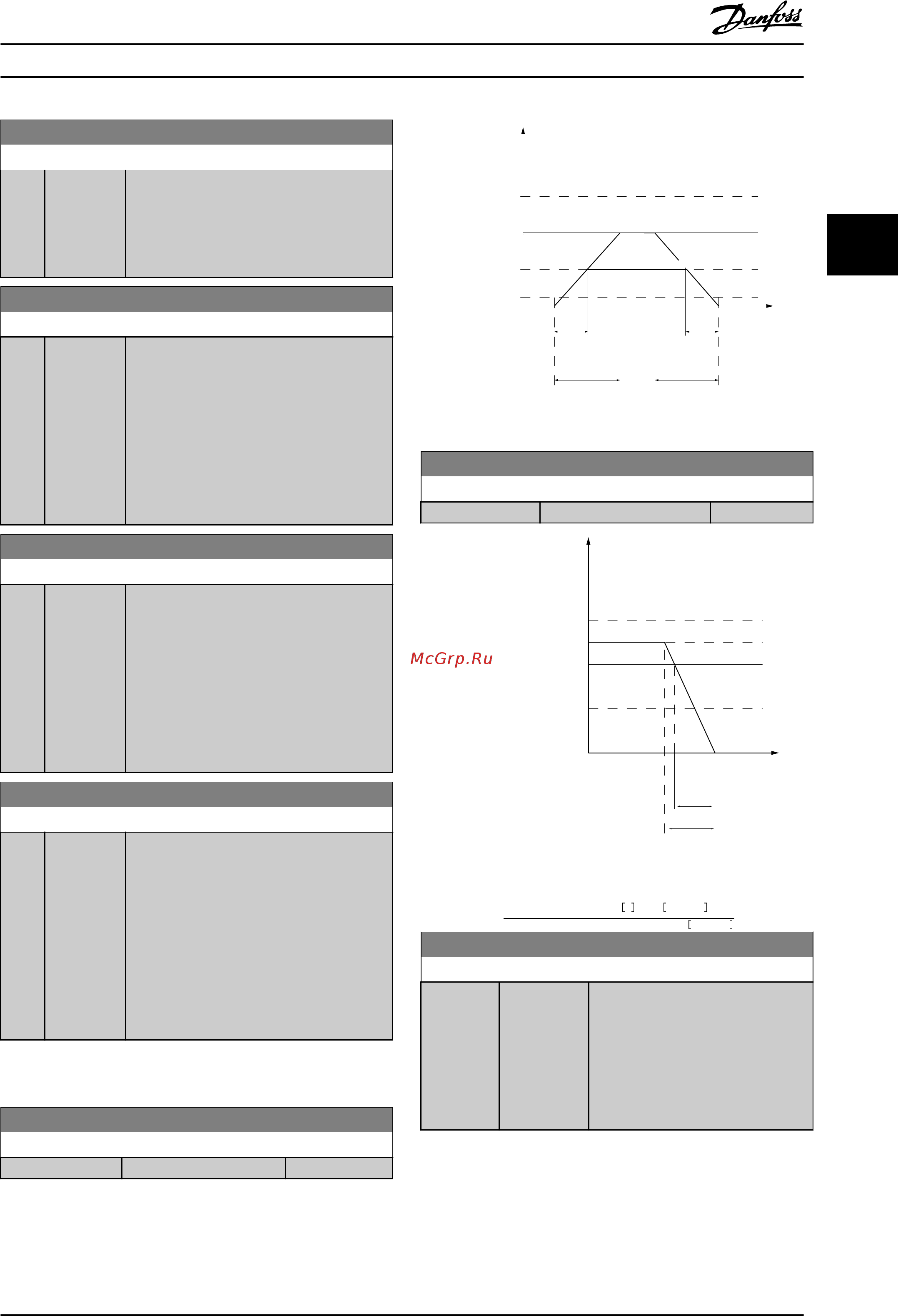

3-55 Ramp 2 S-ramp Ratio at Accel. Start
Диапазон: Функция:
больше процентное значение, тем полнее
достигается компенсация резких
изменений скорости и, соответственно,
тем меньше будут резкие скачки
крутящего момента на ведомом валу.
3-56 Ramp 2 S-ramp Ratio at Accel. End
Диапазон: Функция:
50 %* [ 1 - 99. %] Введите значение в процентах от полного
времени разгона (3-51 Ramp 2 Ramp up
Time), в течение которого происходит
уменьшение ускоряющего момента. Чем
больше процентное значение, тем полнее
достигается компенсация резких
изменений скорости и, соответственно,
тем меньше будут резкие скачки
крутящего момента на ведомом валу.
3-57 Ramp 2 S-ramp Ratio at Decel. Start
Диапазон: Функция:
50 %* [ 1 - 99. %] Введите значение в процентах от полного
времени замедления (3-52 Ramp 2 Ramp
down Time), в течение которого
увеличивается замедляющий момент. Чем
больше процентное значение, тем полнее
достигается компенсация резких
изменений скорости и, соответственно,
меньше становятся резкие скачки
крутящего момента на ведомом валу.
3-58 Ramp 2 S-ramp Ratio at Decel. End
Диапазон: Функция:
50 %* [ 1 - 99. %] Введите значение в процентах от полного
времени замедления (3-52 Ramp 2 Ramp
down Time), в течение которого
происходит уменьшение замедляющего
момента. Чем больше процентное
значение, тем полнее достигается
компенсация резких изменений скорости
и, соответственно, тем меньше будут
резкие скачки крутящего момента на
ведомом валу.
3.5.5 3-8* Др. измен. скорости
3-80 Темп изм. скор.при перех. на фикс. скор.
Диапазон: Функция:
Size related* [1.00 - 3600.00 s]
130BA070.10
Time
P 3-80
RPM
P 4-13 RPM
high limit
P 1-25
Motor speed
Jog speed
P 3-19
P 3-80
Ramp up
(acc)
Ramp down
(dec)
t jog t jog
P 4-11 RPM
low limit
Рисунок 3.16
3-81 Quick Stop Ramp Time
Диапазон: Функция:
Size related* [0.01 - 3600.00 s]
130BA069.10
Time
RPM
P 4-13 RPM
high limit
Reference
P 1-25
Motor speed
low limit
P 4-11 RPM
P 3-81
Qramp
Qstop
Рисунок 3.17
Пар.
. 3 − 81 =
t
Быстрый останов
с
x
n
с
об/мин
Δ
фикс. част.
задан.
(
пар.
. 3 − 19
)
об/мин
3-82 Время начала разгона
Диапазон: Функция:
Size
related*
[0.01 -
3600.00 s]
Время разгона - это время
увеличения скорости от 0 об/мин
до номинальной скорости,
указанной в параметре 3-82 Время
начала разгона, когда крутящий
момент компрессора активен в
1-03 Хар-ка момента нагрузки.
Описание параметров
Руководство по программированию привода VLT
®
HVAC
MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 63
3
3
