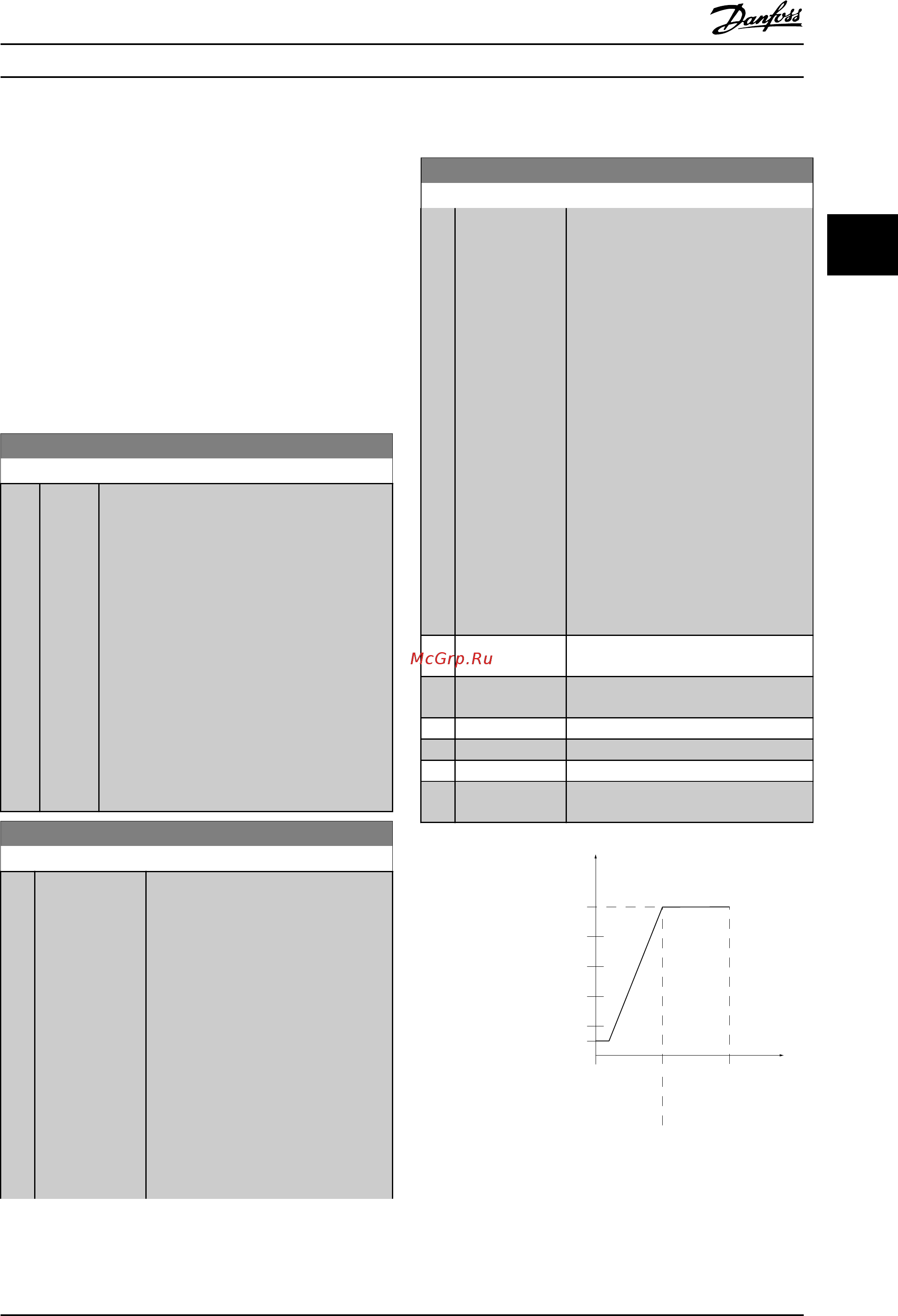

3.8 Главное меню – Аналоговый вход/выход – Группа 6
3.8.1 6-0* Реж. аналог.вх./вых.
Группа параметров для настройки конфигурации
аналоговых входов/выходов.
преобразователь частоты имеет два аналоговых входа:
клеммы 53 и 54. Аналоговые входы можно свободно
конфигурировать в качестве входа либо по напряжению
(0–10 В), либо по току (0/4–20 мА).
ПРИМЕЧАНИЕ
Терморезисторы могут подключаться или к
аналоговому, или к цифровому входу.
6-00 Время тайм-аута нуля
Диапазон: Функция:
10 s* [1 - 99
s]
Введите время ожидания при обнаружении
ошибки «нулевого» сигнала. Параметр «Время
тайм-аута нуля» относится к аналоговым
входам, т.е. к клеммам 53 или 54,
используемым в качестве источника задания
или обратной связи. Если сигнал задания,
связанный с выбранным токовым входом,
остается ниже 50 % от величины, заданной в
6-10 Клемма 53, низкое напряжение,
6-12 Клемма 53, малый ток, 6-20 Клемма 54,
низкое напряжение или 6-22 Клемма 54, малый
ток в течение времени, превышающего
значение, установленное в 6-00 Время тайм-
аута нуля, происходит активизация функции,
выбранной в 6-01 Функция при тайм-ауте
нуля.
6-01 Функция при тайм-ауте нуля
Опция: Функция:
Выберите функцию тайм-аута. Функция,
заданная в 6-01 Функция при тайм-
ауте нуля, будет активирована, если
величина входного сигнала на клемме
53 или 54 составляет менее 50 %
значения в 6-10 Клемма 53, низкое
напряжение, 6-12 Клемма 53, малый
ток, 6-20 Клемма 54, низкое
напряжение или 6-22 Клемма 54, малый
ток в течение времени,
определенного в 6-00 Время тайм-
аута нуля. Если одновременно
происходит несколько тайм-аутов,
преобразователь частоты отдает
приоритет функциям обработки тайм-
аутов в следующей очередности
6-01 Функция при тайм-ауте нуля
Опция: Функция:
1. 6-01 Функция при тайм-ауте
нуля
2. 8-04 Функция таймаута
управления
Выходная частота преобразователя
частоты может быть:
•
[1] зафиксирована на текущем
значении
•
[2] принудительно настроена
на останов
•
[3] принудительно изменена в
соответствии с
фиксированной скоростью
•
[4] принудительно изменена в
соответствии с максимальной
скоростью
•
[5] принудительно настроена
на останов с последующим
отключением
[0]
*
Выкл.
[1] Зафиксировать
выход
[2] Останов
[3] Фикс. скорость
[4] Макс. скорость
[5] Останов и
отключение
Ref./Feedback
[RPM]
Analog input
High Ref./
Feedb. Value'
Low Ref./
Feedb. Value'
'Low Voltage'or
'Low Current'
'High Voltage'or
'High Current'
130BA038.13
1 V 5 V 10 V
300
600
900
1200
1500
[V]
150
Par 6-xx
Par 6-xx
Par 6-xx
Par 6-xx
Рисунок 3.26
Описание параметров
Руководство по программированию привода VLT
®
HVAC
MG11CD50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 85
3
3
