1
130BA837.12
1328.8
(52.315)
595.8
(23.457)
533.0
(20.984)
36.2
(1.425)
281.8
(11.096)
535.0
(21.063)
216.5
(8.524)
37.7
(1.485)
460.0
(18.110)
668.3
(26.311)
593.0
(23.346)
199.5
(7.854)
258.5
(10.177)
35.5
(1.398)

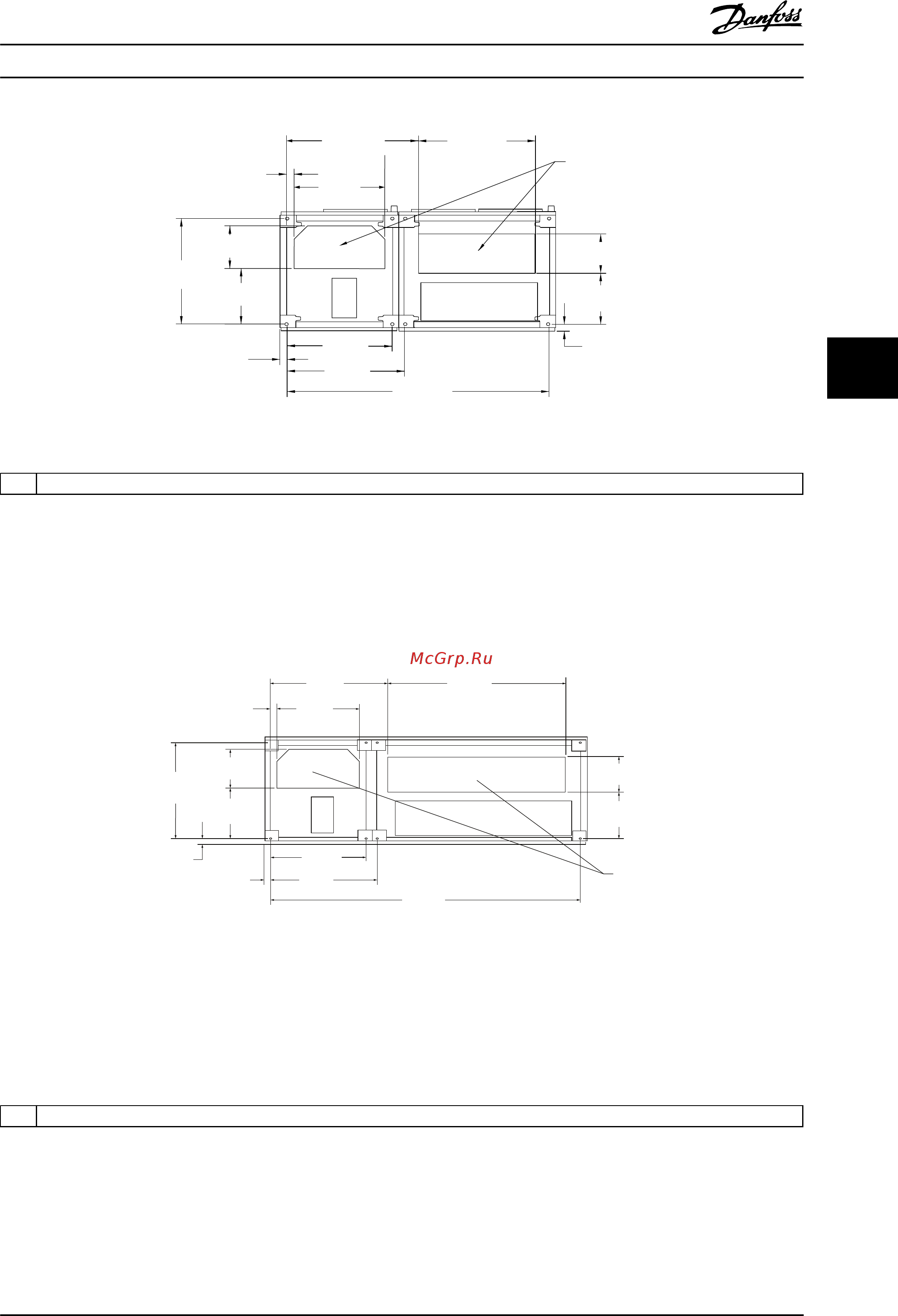

Рисунок 5.41 F1, вид снизу
1 Ввод кабелепровода
Таблица 5.31 Пояснения к Рисунок 5.41
533.0
[20.984]
594.8
[23.417] 1727.8
[68.024]
35.5
[1.398]
[21.063]
258.2
[10.167]
199.5
[7.854]
37.7
[1.485]
460.0
[18.110]
994.3
[39.146]
216.5
[8.524]
36.2
[1.425]
281.8
[11.096]
1
130BA841.12
535.0
655.9
25.825
Рисунок 5.42 F2, вид снизу
1
Ввод кабелепровода
Таблица 5.32 Пояснения к Рисунок 5.42
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 121
5 5
