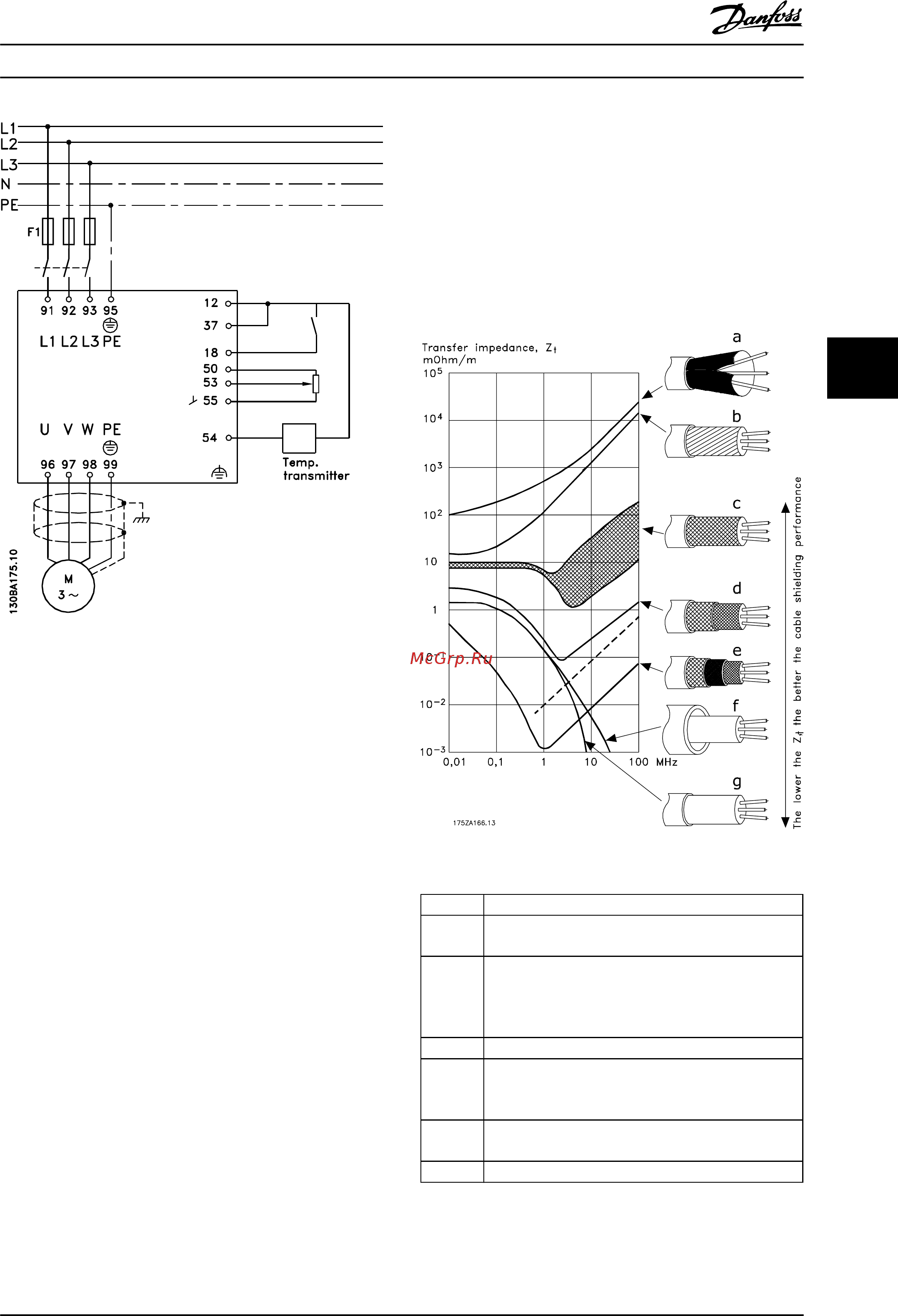

Рисунок 5.104 Схема электрического соединения (пример
для 6-импульсного преобразователя)
5.7.2
Использование кабелей,
соответствующих требованиям ЭМС
Для улучшения ЭМС, а именно повышения
помехозащищенности кабелей управления и
обеспечения защиты от излучения помех, создаваемых
кабелями двигателя, компания Danfoss рекомендует
применять снабженные оплеткой экранированные/
защищенные кабели.
Способность кабелей уменьшать наводимые в них
помехи и снижать собственное излучение
электрического шума зависит от передаточного
импеданса (Z
T
). Обычно экран кабеля разрабатывается
таким образом, чтобы обеспечить снижение переноса
электрических помех; тем не менее, экран с меньшим
передаточным импедансом (Z
T
) более эффективен по
сравнению с экраном, имеющим более высокий
передаточный импеданс (Z
T
).
Изготовители кабелей редко указывают величину
передаточного импеданса (Z
T
), но зачастую эту величину
(Z
T
) можно оценить по физическим характеристикам
кабеля.
Величину передаточного импеданса (Z
T
) можно
определить на основе следующего:
•
Проводимость экранирующего материала.
•
Сопротивление контакта между отдельными
проводами экрана.
•
Удельная площадь экранирующего покрытия, т.
е. площадь поверхности кабеля, закрытая
экраном (часто указывается в процентах).
•
Тип экрана, т. е. с оплеткой или витой.
Рисунок 5.105 Типы кабеля
a
Алюминиевая оболочка с медным проводом.
b Витой из медных проволок или защищенный
кабель из стальных проволок.
c Один слой сплетенных медных проволок с
меняющейся долей экранированной поверхности.
Типовой кабель, рекомендуемый компанией
Danfoss.
d Два слоя сплетенных медных проволок.
e Два слоя сплетенных медных проволок с
магнитным экранированным/защищенным
промежуточным слоем.
f Кабель, проложенный в медной или стальной
трубке.
г Освинцованный кабель с толщиной стенок 1,1 мм.
Таблица 5.83 Пояснения к Рисунок 5.105
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 175
5 5
