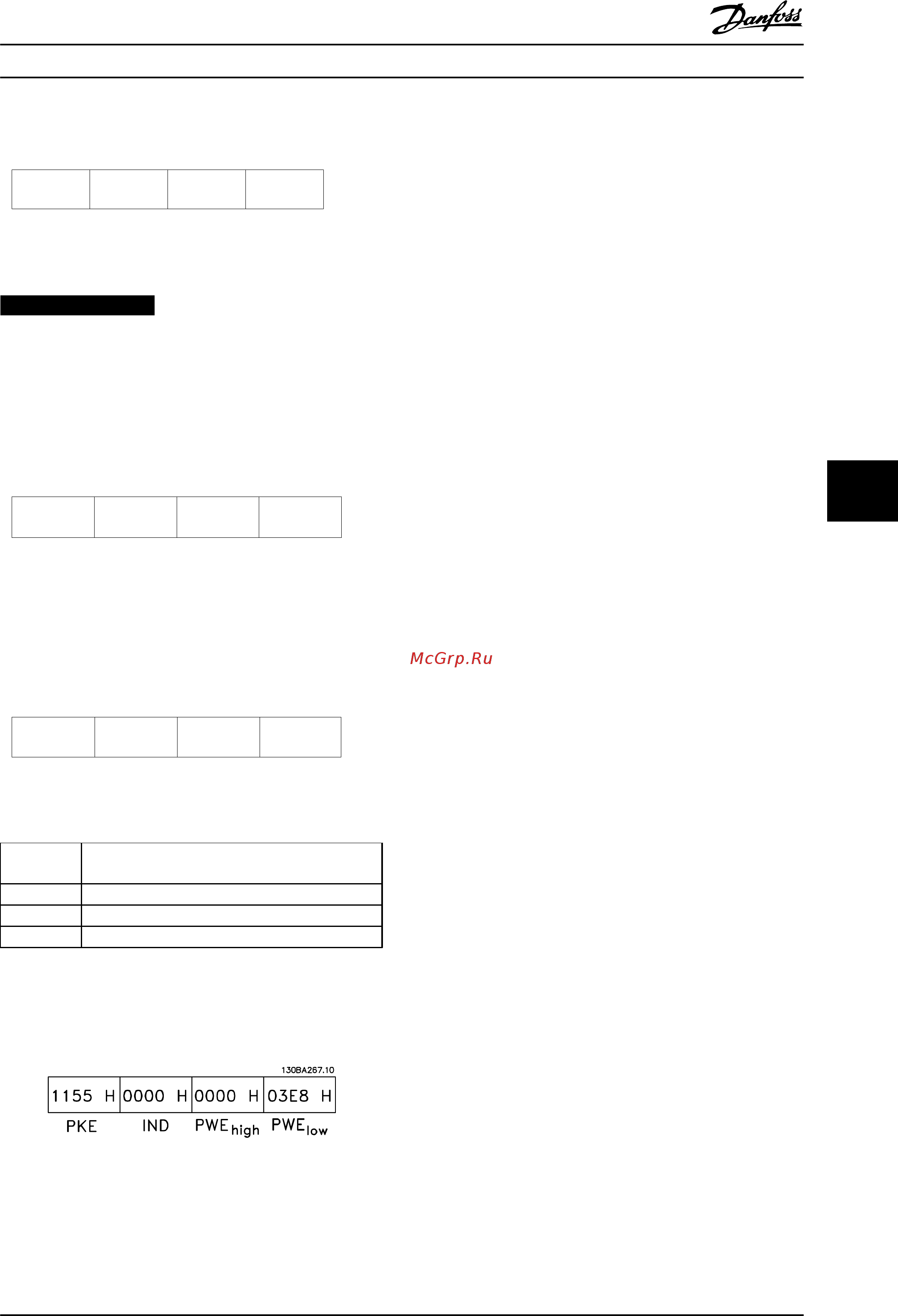

Телеграмма имеет вид:
E19E H
PKE IND PWE
high
PWE
low
0000 H 0000 H 03E8 H
130BA092.10
Рисунок 7.12 Пример телеграммы
УВЕДОМЛЕНИЕ
4-14 Верхний предел скорости двигателя [Гц]
представляет собой одно слово, а командой
параметра для записи в ЭСППЗУ является «E».
Номером параметра 4-14 в 16-ричном формате
является 19E.
Ответ от подчиненного устройства главному имеет вид:
119E H
PKE
IND
PWE
high
PWE
low
0000 H 0000 H 03E8 H
130BA093.10
Рисунок 7.13 Ответ подчиненного устройства главному
7.5.2 Считывание значения параметра
Прочтите значение в 3-41 Время разгона 1
1155 H
PKE IND PWE
high
PWE
low
0000 H 0000 H 0000 H
130BA094.10
Рисунок 7.14 Считывание значения параметра
PKE 1155 16-ричн. — чтение значения параметра в
3-41 Время разгона 1
IND (индекс) 0000 16-ричн.
PWEHIGH 0000 16-ричн.
PWELOW 0000 16-ричн.
Таблица 7.10 Пояснения к Рисунок 7.14
Если значение 3-41 Время разгона 1 равно 10 секундам,
ответ от подчиненного устройства главному имеет вид:
Рисунок 7.15 Ответ подчиненного устройства главному
3E8 16-ричн. соответствует десятичному числу 1000.
Индекс преобразования для 3-41 Время разгона 1 равен
-2, то есть 0,01. 3-41 Время разгона 1 относится к типу
Без знака 32.
7.6
Краткое описание Modbus RTU
7.6.1 Допущения
Danfoss предполагает, что установленный контроллер
поддерживает интерфейсы, описанные в этом
документе, и что все требования и ограничения,
предусмотренные в контроллере и преобразователе
частоты, строго соблюдаются.
7.6.2 Необходимые сведения
MODBUS RTU (Remote Terminal Unit, дистанционный
терминал) предназначен для осуществления связи с
любым контроллером, который поддерживает
интерфейсы, указанные в настоящем документе.
Предполагается, что пользователь полностью
осведомлен о возможностях и ограничениях
контроллера.
7.6.3
Краткое описание Modbus RTU
Вне зависимости от типа физических
коммуникационных сетей, в кратком описании
протокола Modbus RTU рассматривается процесс,
который использует контроллер для запроса доступа к
другому устройству. В этом процессе описывается, как
Modbus RTU реагирует на запросы другого устройства,
как будут обнаруживаться ошибки и как о них будет
сообщаться. Кроме того, устанавливается общий формат
для компоновки и содержимого полей сообщения.
Во время обмена данными через сеть Modbus RTU
протокол определяет для каждого контроллера
следующее.
•
Узнает адрес устройства
•
Распознает сообщение, направленное ему.
•
Определяет, какие действия предпринять.
•
Извлекает данные или прочие сведения,
содержащиеся в сообщении.
Если требуется ответ, контроллер формирует ответное
сообщение и отсылает его.
Контроллеры осуществляют связь по принципу
«главный-подчиненный», при котором только одно
устройство (главное) может инициировать операции
связи (называемые запросами). Остальные устройства
(подчиненные) отвечают, посылая запрошенные данные
главному устройству или выполняя действие,
затребованное запросом.
Главное устройство может обращаться к отдельным
подчиненным устройствам или посылать циркулярное
сообщение всем подчиненным устройствам.
Подчиненные устройства посылают ответное сообщение
(называемое ответом) на запросы, которые им
адресовались индивидуально. На циркулярные запросы
