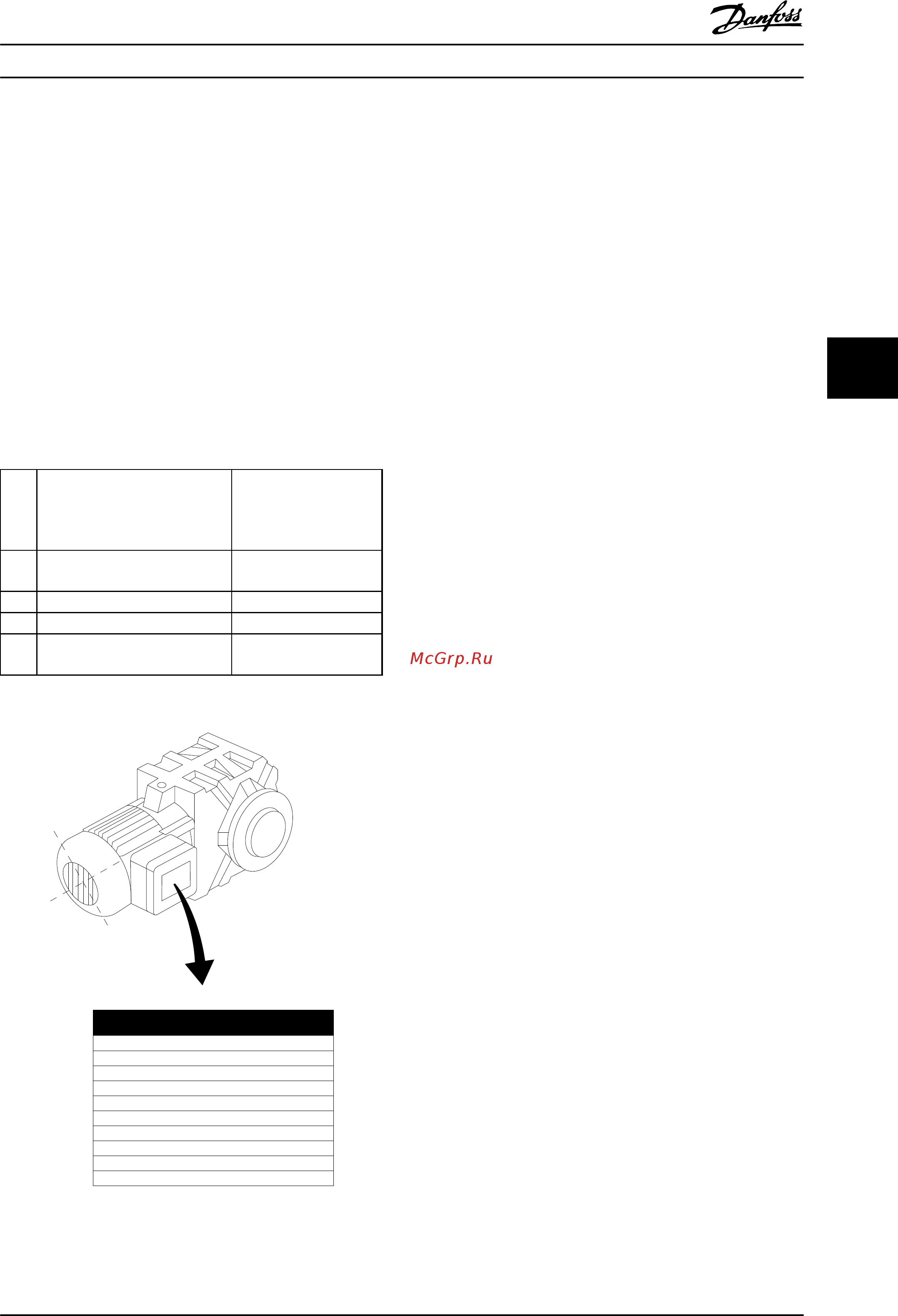

5.3 Окончательная настройка и
тестирование
Перед эксплуатацией преобразователя частоты следует
выполнить окончательное тестирование установки.
1. Найдите паспортную табличку двигателя и
посмотрите, является ли двигатель
подключаемым по схеме звезда (Y) или
треугольник (Δ).
2. Введите данные с паспортной таблички
двигателя в перечень параметров. Откройте
перечень параметров, для чего нажмите
кнопку [QUICK MENU] (Быстрое меню) и
выберите пункт Q2 Quick Setup (Быстрая
настройка). См. Таблица 5.69.
1. Мощность двигателя [кВт]
или мощность двигателя [л. с.]
1-20 Мощность
двигателя [кВт]
1-21 Мощность
двигателя [л.с.]
2. Напряжение двигателя 1-22 Напряжение
двигателя
3. Частота двигателя 1-23 Частота двигателя
4. Ток двигателя 1-24 Ток двигателя
5. Номинальная скорость
двигателя
1-25 Номинальная
скорость двигателя
Таблица 5.69 Параметры быстрой настройки
3~ MOTOR NR. 1827421 2003
S/E005A9
1,5 KW
n 31,5 /MIN. 400 Y V
n 1400 /MIN. 50 Hz
cos 0,80 3,6 A
1,7L
B IP 65 H1/1A
130BT307.10
BAUER D-7 3734 ESLINGEN
Рисунок 5.96 Паспортная табличка двигателя
3. Выполните автоматическую адаптацию
двигателя (ААД), чтобы обеспечить
оптимальную производительность двигателя.
a. Соедините клемму 27 с клеммой 12 или
установите в 5-12 Клемма 27, цифровой вход
значение «Не используется» (5-12 Клемма 27,
цифровой вход [0]).
b.
Запустите AАД 1-29 Авто адаптация двигателя
(AАД).
c. Выберите полный или сокращенный режим
ААД. Если установлен LC-фильтр, запустите
сокращенный режим ААД или снимите LC-
фильтр на время выполнения ААД.
d. Нажмите [OK]. На дисплее появится сообщение
«Press [Hand On] to start» (Нажмите [Hand on]
для запуска).
e. Нажмите [Hand On] (Ручной пуск). Индикатор
выполнения операции показывает ход
процесса ААД.
f. Нажмите кнопку [OFF] (Выкл.) —
преобразователь частоты переключится в
аварийный режим, и на дисплее появится
сообщение о том, что ААД была прекращена
пользователем.
Выключите ААД в процессе выполнения операции
ААД успешно выполнена
•
На дисплее появится сообщение «Press [OK] to
finish AMA» (Нажмите [OK] для завершения
ААД).
•
Нажмите кнопку [OK], чтобы выйти из режима
ААД.
Ошибка при выполнении ААД
•
Преобразователь частоты переключается в
аварийный режим. Описание аварийного
сигнала приведено в глава 8.6 Устранение
неисправностей.
•
В записи Report Value (Отчетное значение) в
журнале аварийных сигналов будет указан
последний ряд измерений, выполненных ААД
до переключения преобразователя частоты в
аварийный режим. Этот номер и описание
аварийного сообщения помогут пользователю
при поиске и устранении неисправностей. При
обращении в отдел обслуживания компании
Danfoss следует указать номер и привести
текст аварийного сообщения.
Монтаж
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 163
