6.1.12 Схема соединений для чередования ведущего насоса
130BA377.13
L1/L2/L3
FC
L1/L2/L3
L1/L2/L3
k3
k2
k3
k1
K2
K1
K1
K1
K4
K3
K4
K3
R1
R2

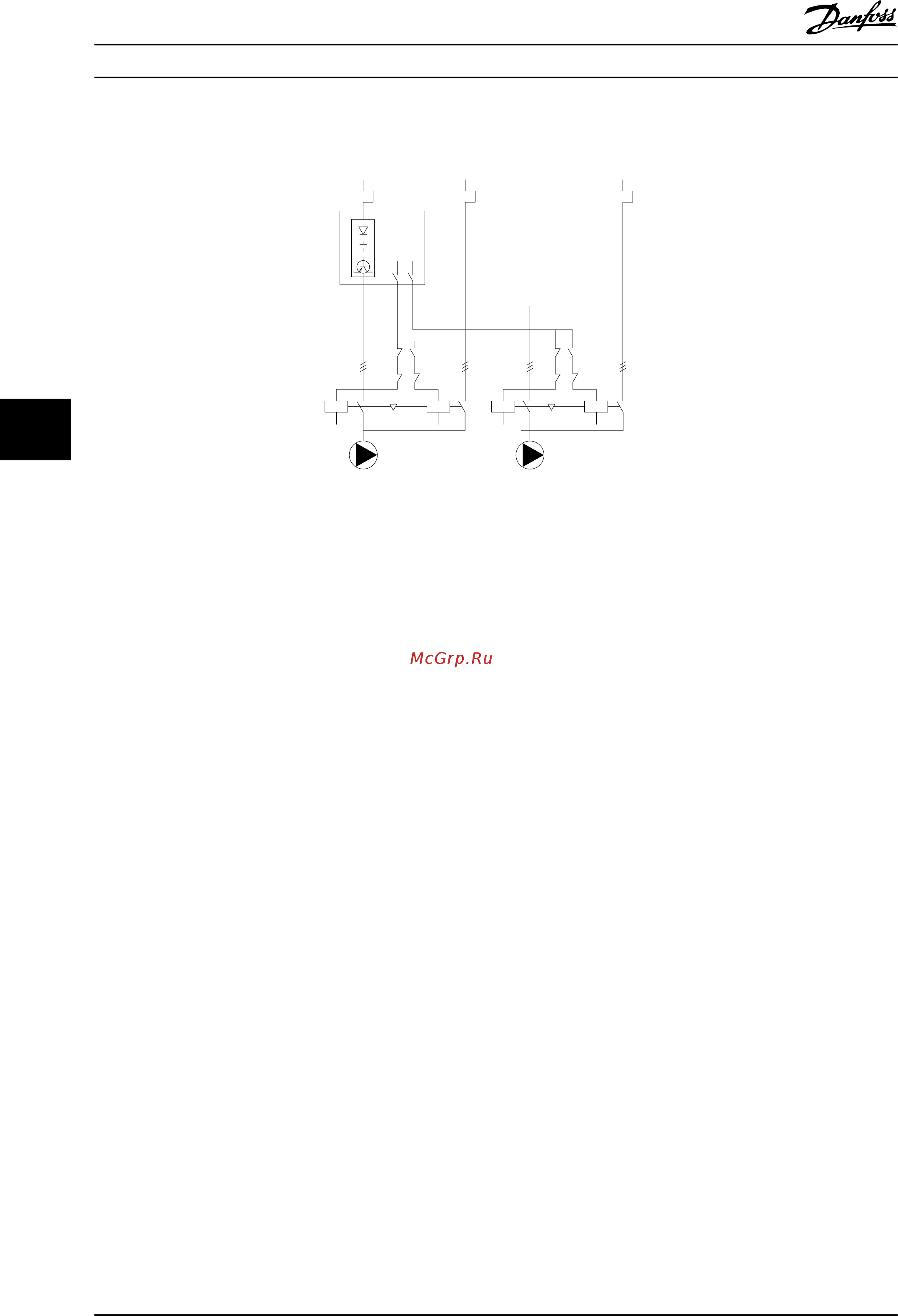

Рисунок 6.10 Схема соединений для чередования ведущего насоса
Каждый насос должен быть подключен к двум контакторам (K1/K2 и K3/K4) с механической блокировкой. Установите
тепловые реле или иные средства защиты двигателей в соответствии с местными правилами или индивидуальными
требованиями.
•
Реле 1 (R1) и реле 2 (R2) — это реле, встроенные в преобразователь частоты.
•
Когда реле обесточены, реле, получившее сигнал первым, включает контактор, который соответствует
насосу, управляемому этим реле.
•
Контактор K1 блокирует контактор K2 механически, предотвращая подключение сети питания на выход
преобразователя частоты (через контактор K1).
•
Вспомогательный размыкающий контакт контактора K1 предотвращает включение контактора K3.
•
РЕЛЕ 2 управляет контактором K4, который включает и выключает насос, имеющий фиксированную скорость.
•
При чередовании оба реле обесточиваются, и теперь Реле 2 будет получать сигнал срабатывания в качестве
первого реле.
Примеры применения
Руководство по проектированию VLT
®
HVAC Drive FC 102
184 MG16C150 — Вер. 13–01–2014
