2.10 Гальваническая развязка (PELV)
2.10.1 PELV — Защитное сверхнизкое
напряжение
PELV (защитное сверхнизкое напряжение) обеспечивает
защиту с помощью очень низкого напряжения. Для
защиты от поражения электрическим током используйте
электрическое питание с изоляцией PELV, монтаж
которой выполнен в соответствии с требованиями,
изложенными в местных/государственных нормативах
для источников PELV.
Все клеммы управления и выводы реле 01–03/04–06
соответствуют требованиям PELV (защитное сверхнизкое
напряжение). (Не применяется к заземленной ветви
треугольника с напряжением выше 400 В.)
Гальваническая (гарантированная) развязка
обеспечивается выполнением требований по усиленной
изоляции и за счет соответствующих длин путей утечек
тока и изоляционных расстояний. Эти требования
указаны в стандарте EN 61800-5-1.
Компоненты, обеспечивающие электрическую изоляцию
в соответствии с приведенным ниже описанием,
отвечают также требованиям к повышенной изоляции и
выдерживают соответствующие испытания, как указано
в EN 61800-5-1.

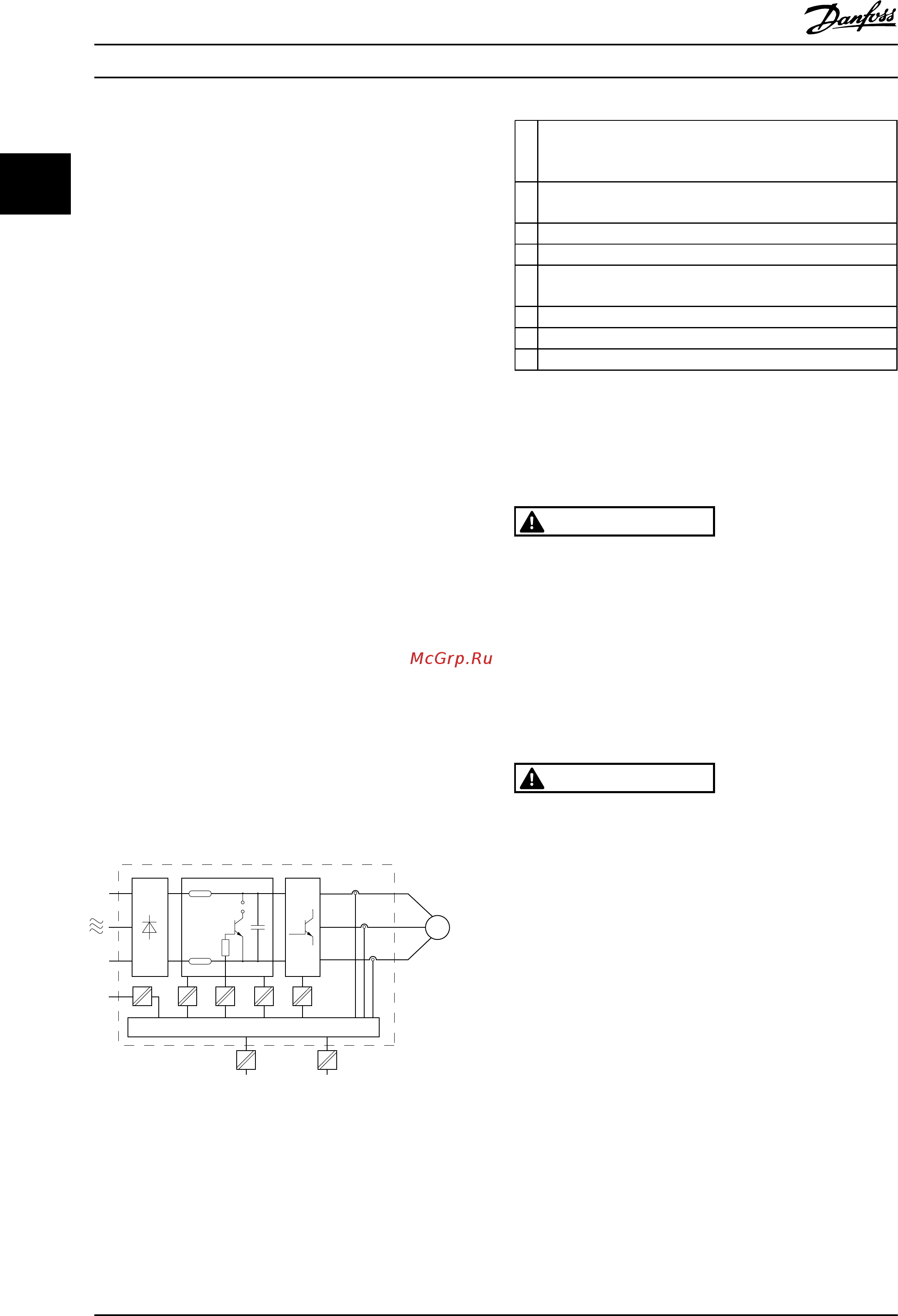

Гальваническую развязку PELV можно видеть в шести
местах. См. Рисунок 2.28.
Чтобы обеспечить защиту PELV, все соединения с
клеммами управления должны быть выполнены
согласно требованиям PELV.
130BA056.10
1
3
25 4
6
ba
M
Рисунок 2.28 Гальваническая развязка
1 Источник питания (со стабилизатором напряжения SMPS)
с изоляцией сигнала U
пост. тока
характеризующего
напряжение в промежуточной цепи.
2 Устройства управления транзисторами IGBT (запускающие
трансформаторы/оптопары).
3 Преобразователи тока
4 Оптопара, модуль торможения
5 Внутренние цепи защиты от бросков тока, фильтры ВЧ-
помех и устройства для измерения температуры.
6 Заказные реле
a Функциональная гальваническая развязка
b Функциональная гальваническая развязка
Таблица 2.19 Пояснения к Рисунок 2.28
Функциональная гальваническая развязка
предназначена для дополнительного резервного
питания 24 В и стандартного интерфейса шины .
ВНИМАНИЕ!
Монтаж на большой высоте над уровнем моря
380–480 В, корпус A, B и C: в случае высоты над
уровнем моря более 2 км обратитесь в Danfoss по
вопросам требований PELV.
380–480 В, корпус D, E и F: в случае высоты над
уровнем моря более 3 км обратитесь в Danfoss по
вопросам требований PELV.
525–690 В: в случае высоты над уровнем моря более
2 км обратитесь в Danfoss относительно требований
PELV.
ВНИМАНИЕ!
Прикосновение к токоведущим частям может
привести к смертельному исходу — даже если
оборудование отключено от сети.
Убедитесь, что отключены все прочие входные
напряжения, такие как системы разделения нагрузки
(подключение промежуточной цепи постоянного
тока), а также подключение двигателя для
кинетического резервирования.
Прежде чем касаться токоведущих частей, выдержите
необходимое время, указанное в Таблица 2.1. Более
короткий промежуток времени допускается только в
том случае, если это указано на паспортной табличке
конкретного блока.
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
54 MG16C150 — Вер. 13–01–2014
