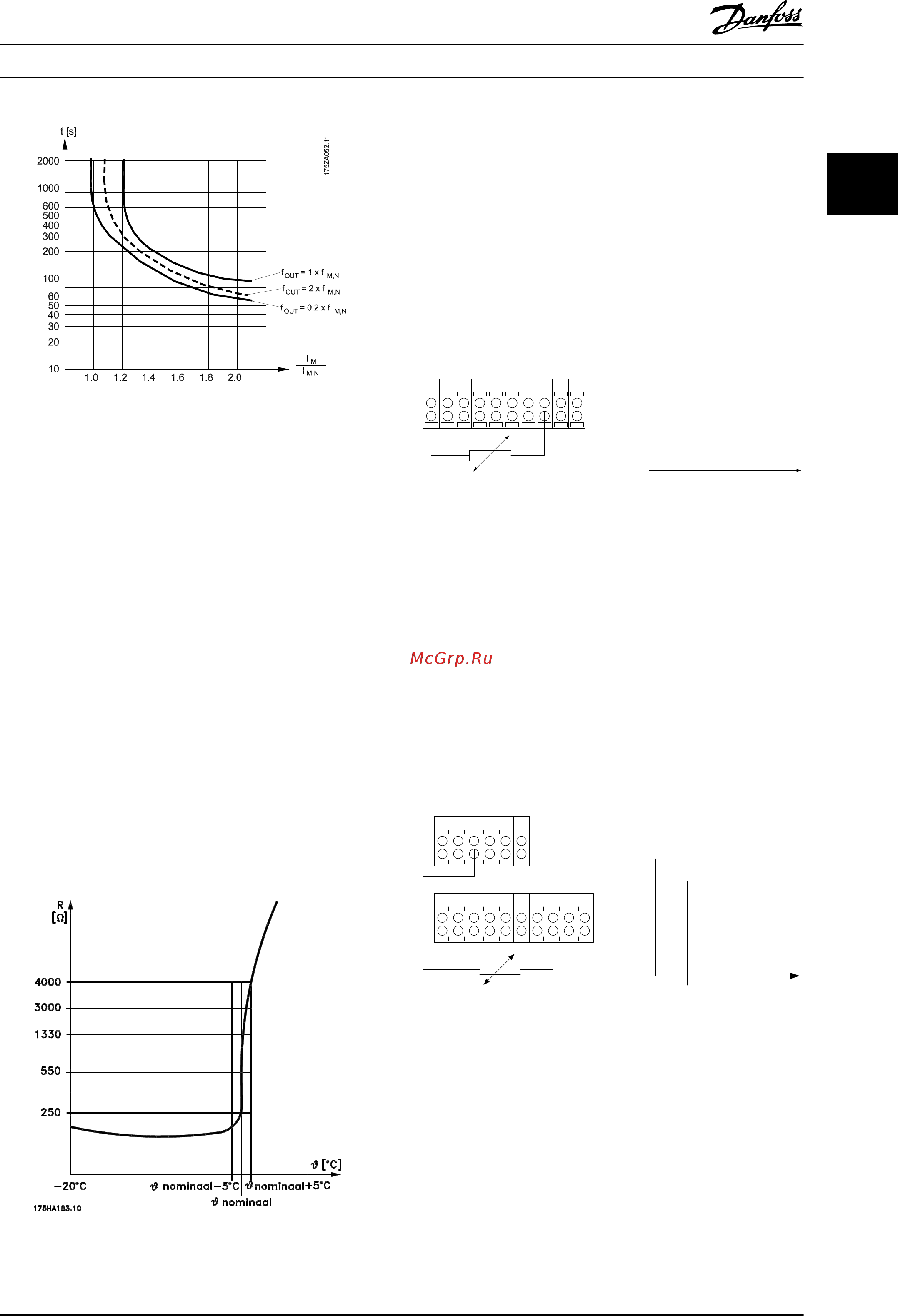

Рисунок 2.34 Номинальная скорость
Понятно, что при более низкой скорости функция ЭТР
срабатывает при более низкой температуре в связи с
меньшим охлаждением двигателя. Таким образом
двигатель защищен от перегрева даже на малой
скорости. Функция ЭТР вычисляет температуру
двигателя на основе фактического тока и скорости.
Вычисленная температура отображается как
считываемый параметр в 16-18 Тепловая нагрузка
двигателя в преобразователе частоты.
Отключение происходит при сопротивлении термистора
более 3 кОм.
Установите термистор (датчик РТС) в двигатель для
защиты его обмоток.
Защита двигателя может быть реализована с помощью
различных устройств: датчика PTC в обмотках двигателя,
механического термовыключателя (типа Klixon),
электронного теплового реле (ЭТР).
Рисунок 2.35 Отключение
Пример: Использование цифрового входа и
напряжения 24 В в качестве источника питания;
преобразователь частоты отключается, когда
температура двигателя становится слишком высокой.
Настройка параметров
Установите для 1-90 Тепловая защита двигателя
значение Thermistor trip (Отключение по термистору)
[2]
Установите для 1-93 Источник термистора значение
Цифровой вход 33 [6]
PTC / Thermistor
OFF
ON
+24V
12 13 18 3732
A
2719 29 33
B
20
GND
R<6.6 k Ω >10.8 k Ω
130BA151.11
Рисунок 2.36 Цифровой вход и источник питания 24 В
Пример: Использование цифрового входа и
напряжения 10 В в качестве источника питания;
преобразователь частоты отключается, когда
температура двигателя становится слишком высокой.
Настройка параметров
Установите для 1-90 Тепловая защита двигателя
значение Thermistor trip (Отключение по термистору)
[2]
Установите для 1-93 Источник термистора значение
Цифровой вход 33 [6]
PTC / Thermistor
R
OFF
ON
<800 Ω
+10V
130BA152.10
>2.7 kΩ
12 13 18 37322719 29 33 20
5550
39 42 53 54
Рисунок 2.37 Цифровой вход и источник питания 10 В
Пример: Использование аналогового входа и
напряжения 10 В в качестве источника питания;
преобразователь частоты отключается, когда
температура двигателя становится слишком высокой.
Настройка параметров
Установите для 1-90 Тепловая защита двигателя
значение [2] Thermistor trip (Отключение по
термистору)
Установите для 1-93 Источник термистора значение [2]
Аналоговый вход 54.
Введение
Руководство по проектированию VLT
®
HVAC Drive FC 102
MG16C150 — Вер. 13–01–2014 59
