130BD529.12
1
2
3
4
5
6
7
8
9
L1
L2
L3
PE
10
11
PE
u
v
w
1 PLC 7 Двигатель, 3-фаза и защитное заземление (экранированный)
2 Преобразователь частоты 8 Сеть, 3 фазы, и усиленное защитное заземление
(неэкранированный)
3 Выходной контактор 9 Проводка цепей управления (экранированная)
4 Кабельный зажим 10 Провод выравнивания потенциалов, мин. 16 мм² (0,025
дюйм²)
5 Кабельная изоляция (зачищена)
11
Расстояние между кабелем управления, кабелем двигателя и
кабелем сети питания:
Минимум 200 мм (7,9 дюйма)
6 Кабельное уплотнение

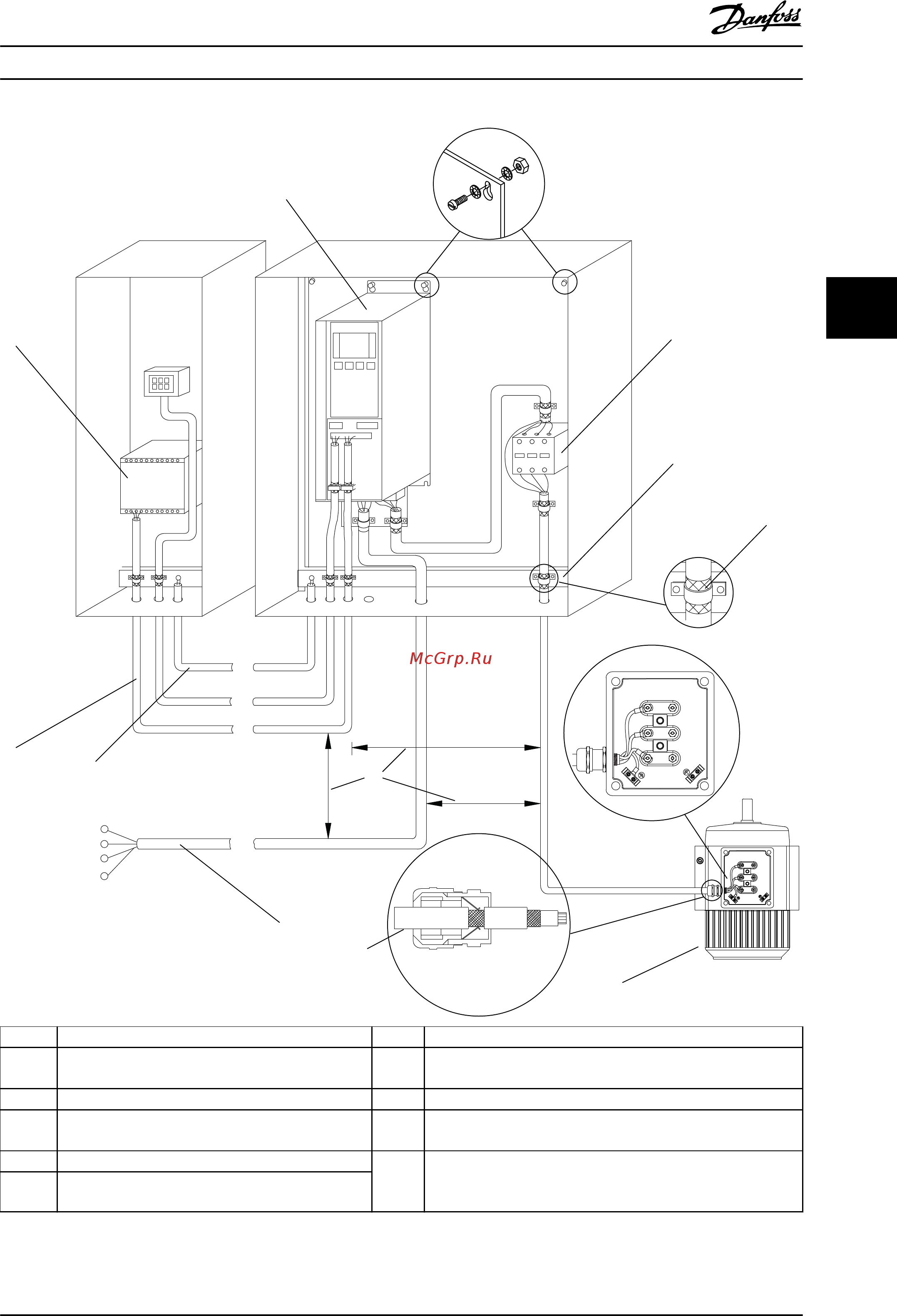

Рисунок 4.3 Электрическое подключение с учетом требований ЭМС
Электрический монтаж Руководство по эксплуатации
MG33AR50 Danfoss A/S © 08/2016 Все права защищены. 17
4 4
