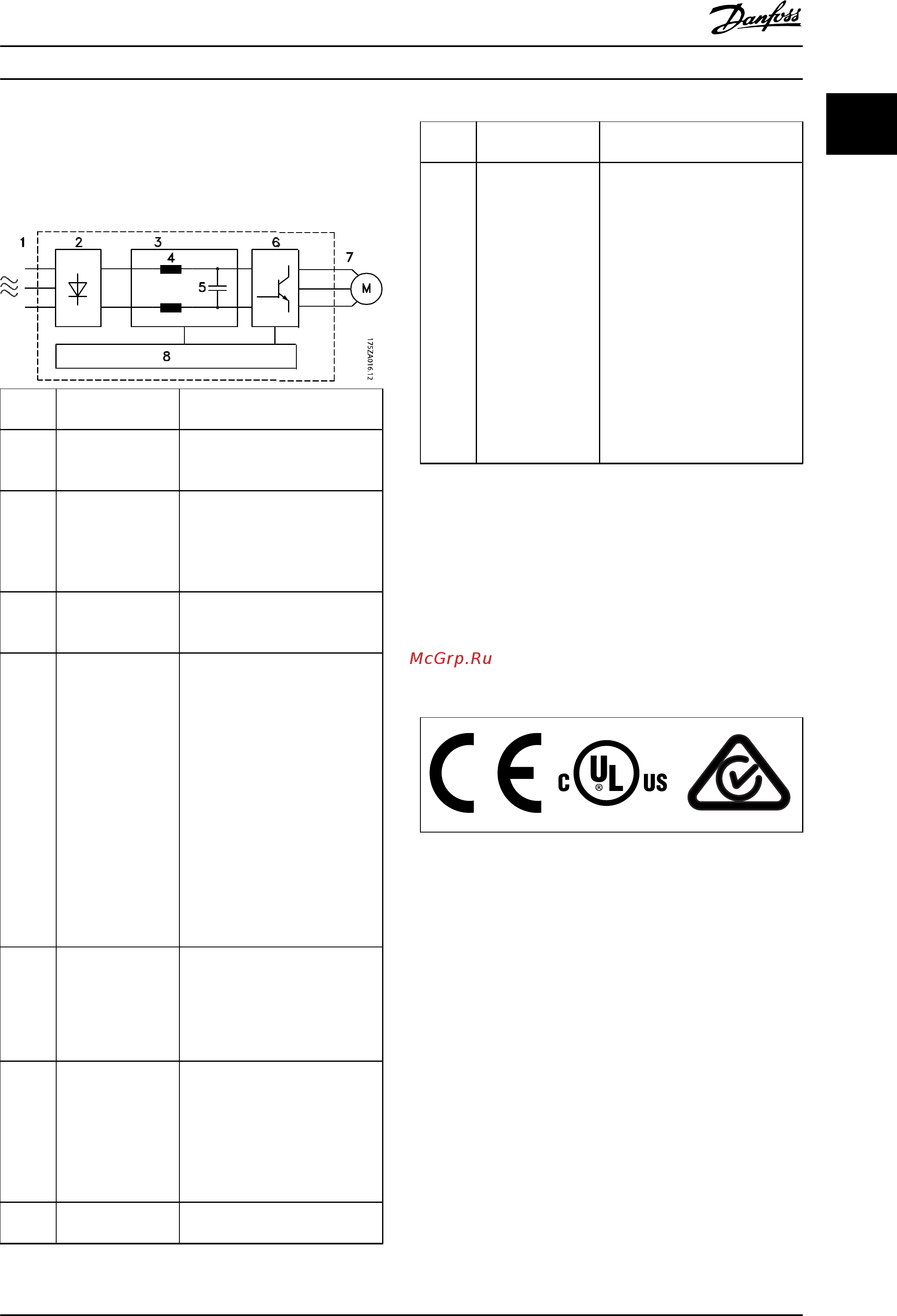

Danfoss VLT Automation Drive FC-302PK55T5 [9/108] Блок схема
![Danfoss VLT Automation Drive FC-302PK55T5 [9/108] Блок схема](/views2/1559995/page9/bg9.png)
1.4.3 Блок-схема
На Рисунок 1.3 представлена блок-схема внутренних
компонентов преобразователя частоты.
Област
ь
Название Функции
1
Вход сетевого
питания
3-фазное питание
преобразователя частоты от
сети переменного тока.
2 Выпрямитель
Выпрямительный мост
преобразовывает переменный
ток на входе в постоянный ток
для подачи питания на
инвертор.
3
Шина постоянного
тока
Промежуточная цепь шины
постоянного тока использует
постоянный ток.
4
Реакторы
постоянного тока
•
Фильтруют напряжение
промежуточной цепи
постоянного тока.
•
Обеспечивают защиту от
переходных процессов в
сети.
•
Уменьшают эффективное
значение тока.
•
Повышают коэффициент
мощности, передаваемой
обратно в сеть.
•
Уменьшают гармоники на
входе переменного тока.
5
Конденсаторная
батарея
•
Сохраняет энергию
постоянного тока.
•
Обеспечивает защиту от
скачков при краткосрочной
потере мощности.
6 Инвертор
Инвертор преобразовывает
постоянный ток в переменный
ток другой формы колебаний,
регулируемой широтно-
импульсной модуляцией (ШИМ)
для управления
электродвигателем на выходе.
7
Выходной сигнал
на двигатель
Регулируемое 3-фазное
выходное питание на двигатель.
Област
ь
Название Функции
8
Управляющая
схема
•
Выполняет мониторинг
входного питания,
внутренней обработки,
выходного тока и тока
двигателя для обеспечения
эффективности работы и
управления.
•
Выполняет мониторинг и
исполнение команд
интерфейса пользователя и
внешних команд.
•
Обеспечивает вывод
состояния и контроль
работы.
Рисунок 1.3 Блок-схема преобразователя частоты
1.4.4 Размеры корпусов и их
номинальная мощность
Типы корпусов и значения номинальной мощности
преобразователей частоты см. в глава 8.9 Номинальная
мощность, масса и размеры.
1.5
Разрешения и сертификаты
Таблица 1.2 Разрешения и сертификаты
Имеются и другие разрешения и сертификаты.
Обратитесь к партнеру Danfoss в вашем регионе.
Преобразователи частоты с размером корпуса T7 (525–
690 В) имеют сертификации UL только для устройств,
рассчитанных на 525–600 В.
Преобразователь частоты удовлетворяет требованиям
UL 508C, касающимся тепловой памяти. Подробнее см.
раздел Тепловая защита двигателя в руководстве по
проектированию соответствующего продукта.
Сведения об условиях соответствия Европейскому
соглашению о международной перевозке опасных
грузов по внутренним водным путям (ADN) см. в
разделе Установка в соответствии ADN в
соответствующем руководстве по проектированию.
Введение Руководство по эксплуатации
MG33AR50 Danfoss A/S © 08/2016 Все права защищены. 7
