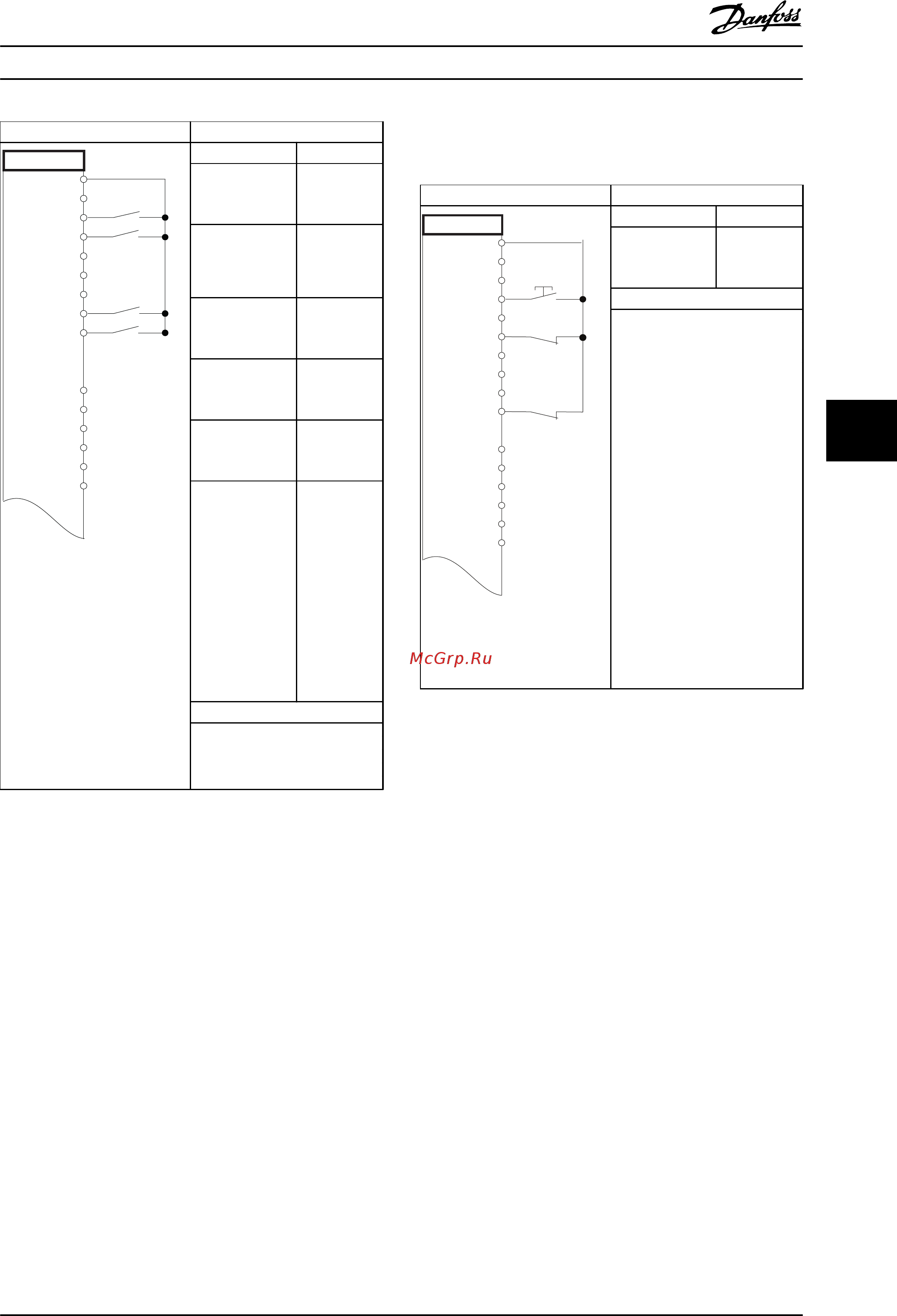

Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
50
53
54
55
42
39
130BB934.11
Функция Настройка
Параметр 5-10
Клемма 18,
цифровой вход
[8] Пуск
Параметр 5-11
Клемма 19,
цифровой вход
[10] Реверс
Параметр 5-12
Клемма 27,
цифровой вход
[0] Не
используетс
я
Параметр 5-14
Клемма 32,
цифровой вход
[16] Предуст.
зад., бит 0
Параметр 5-15
Клемма 33,
цифровой вход
[17] Предуст.
зад., бит 1
Параметр 3-10
Предустановлен
ное задание
Предустановлен
ное задание 0
Предустановлен
ное задание 1
Предустановлен
ное задание 2
Предустановлен
ное задание 3
25%
50%
75%
100%
* = Значение по умолчанию
Примечания/комментарии.
Цифровой вход D IN 37
является опцией.
Таблица 6.9 Пуск/останов с реверсом и 4
предустановленными скоростями
6.1.4 Внешний сброс аварийной
сигнализации
Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10
V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
130BB928.11
Функция Настройка
Параметр 5-11
Клемма 19,
цифровой вход
[1] Сброс
* = Значение по умолчанию
Примечания/комментарии.
Цифровой вход D IN 37
является опцией.
Таблица 6.10 Внешний сброс аварийной сигнализации
