Заглушки проводки двигателя или панели
доступа имеются на дне корпусов,
соответствующих стандарту IP21 (NEMA1/12) и
выше.
•
Запрещается подключать пусковое устройство
или устройство переключения полярности
(например, двигатель Даландера или
асинхронный электродвигатель с контактными
кольцами) между преобразователем частоты и
двигателем.
Процедура
1. Зачистите часть внешней изоляции кабеля.
2. Поместите зачищенный провод под кабельный
зажим, чтобы установить механический и
электрический контакт между экраном кабеля
и землей.
3. Подключите провод заземления к ближайшей
клемме заземления в соответствии с
инструкциями по заземлению
вглава 4.3 Заземление , см. Рисунок 4.6.
4. Подключите проводку трехфазного двигателя к
клеммам 96 (U), 97 (V) и 98 (W), см. Рисунок 4.6.
5. Затяните клеммы в соответствии с данными,
указанными в глава 8.8 Моменты затяжки
контактов.
130BD531.10
U
V
W
96
97
98

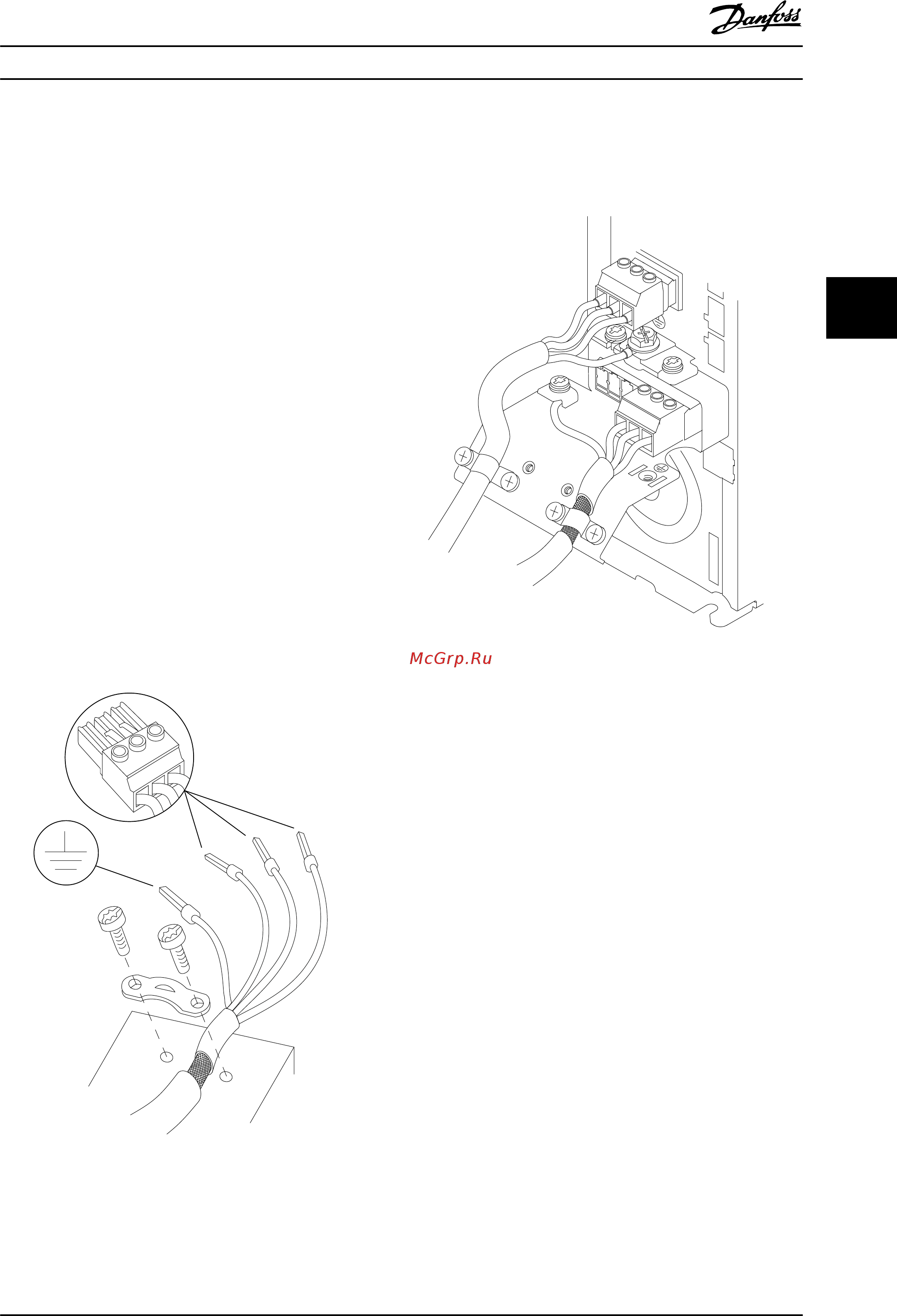

Рисунок 4.6 Подключение двигателя
На Рисунок 4.7 показано подключение сетевого питания,
двигателя и заземления для базовых преобразователей
частоты. Фактические конфигурации отличаются для
разных типов устройств и дополнительного
оборудования.
+DC
BR-
B
M AINS
L1 L2 L3
91 92 93
RELAY 1 RELAY 2
99
U V W
MOTOR
99
130BF948.10
Рисунок 4.7 Пример подключения кабелей двигателя,
силовых кабелей и заземления
4.7
Подключение сети переменного тока.
•
Размер проводов зависит от входного тока
преобразователя частоты. Сведения о
максимальных размерах проводов см. в
глава 8.1 Электрические характеристики.
•
Используйте кабель размера, рекомендуемого
государственными и местными нормами
электробезопасности.
Процедура
1. Подключите проводку трехфазной сети
переменного тока к клеммам L1, L2, и L3 (см.
Рисунок 4.7).
2. В зависимости от конфигурации оборудования
подключите входное питание к силовым
входным клеммам или к входному
разъединителю.
3. Заземлите кабель в соответствии с
инструкциями по заземлению, изложенными в
глава 4.3 Заземление.
4. При питании от сети, изолированной от земли
(IT-сеть или плавающий треугольник) или от
сети TT/TN-S с заземленной ветвью
(заземленный треугольник), установите для
Электрический монтаж Руководство по эксплуатации
MG33AR50 Danfoss A/S © 08/2016 Все права защищены. 19
4 4
