Подробнее об ЭМС см. в глава 4.2 Монтаж с учетом
требований ЭМС.
УВЕДОМЛЕНИЕ
ПОМЕХИ ЭМС
В качестве кабелей двигателя и управления
используйте экранированные кабели и
прокладывайте кабели входного питания, двигателя и
управления отдельно. Несоблюдение требований к
изоляции силовых кабелей, кабелей двигателя и
кабелей цепи управления может привести к
непредусмотренным ситуациям и снижению
эффективности работы оборудования. Расстояние
между кабелями управления, двигателя и питания
должно быть не менее 200 мм.
4.5 Доступ
•

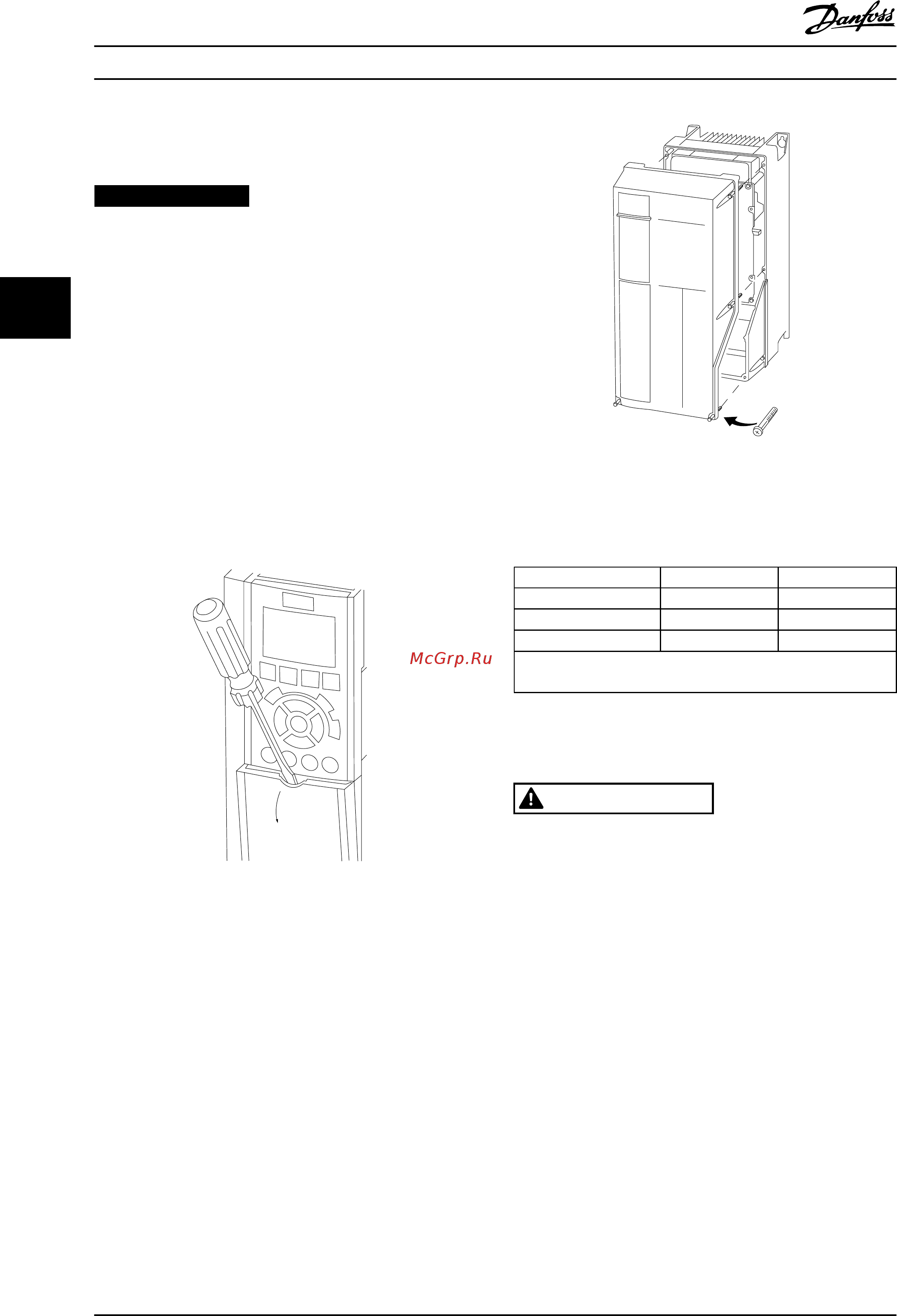

Снимите крышку с помощью отвертки (см.
Рисунок 4.4) или ослабив крепежные винты (см.
Рисунок 4.5).
130BT248.10
Рисунок 4.4 Доступ к проводке в корпусах IP20 и IP21
130BT334.10
Рисунок 4.5 Доступ к проводке в корпусах IP55 и IP66
Затяните винты крышки с моментом затяжки, указанным
в Таблица 4.1.
Корпус IP55 IP66
A4/A5 2 2
B1/B2 2,2 2,2
C1/C2 2,2 2,2
В корпусах A1/A2/A3/B3/B4/C3/C4 нет болтов, требующих
затягивания.
Таблица 4.1 Моменты затяжки для крышек [Н·м]
4.6
Подключение двигателя
ВНИМАНИЕ!
ИНДУЦИРОВАННОЕ НАПРЯЖЕНИЕ
Индуцированное напряжение от выходных кабелей
двигателей, проложенных рядом друг с другом, может
зарядить конденсаторы оборудования даже при
выключенном и изолированном оборудовании.
Несоблюдение требований к раздельной прокладке
выходных кабелей двигателя или использованию
экранированных кабелей может привести к
летальному исходу или серьезным травмам.
•
Прокладывайте выходные кабели двигателя
отдельно или
•
Используйте экранированные кабели.
•
Используйте кабель размера, рекомендуемого
государственными и местными нормами
электробезопасности. Сведения о
максимальных размерах проводов см. в
глава 8.1 Электрические характеристики.
•
Соблюдайте требования производителя
двигателя, относящиеся к его подключению.
Электрический монтаж
VLT
®
AutomationDrive FC 301/302
18 Danfoss A/S © 08/2016 Все права защищены. MG33AR50
