130BB492.11
1 Панель местного управления (LCP) 10 Выходные клеммы двигателя 96 (U), 97 (V), 98 (W)
2 Разъемпериф. шиныRS 485 (+68, -69) 11 Реле 2 (01, 02, 03)
3 Разъем аналогового входа/выхода 12 Реле 1 (04, 05, 06)
4 Разъем входа LCP 13 Клеммы тормоза (-81, +82) и разделения нагрузки (-88, +89)
5 Аналоговые выключатели (A53), (A54) 14 Входные клеммы сети питания 91 (L1), 92 (L2), 93 (L3)
6 Разъем экрана кабеля 15 USB-разъем
7 Пластина подключения заземления 16 Переключательклеммы периф. шины
8 Заземляющий зажим (защитное заземление) 17 Цифровой вход/выход и источник питания 24 В
9 Заземляющий зажим и разгрузка натяжения
экранированного кабеля
18 Крышка

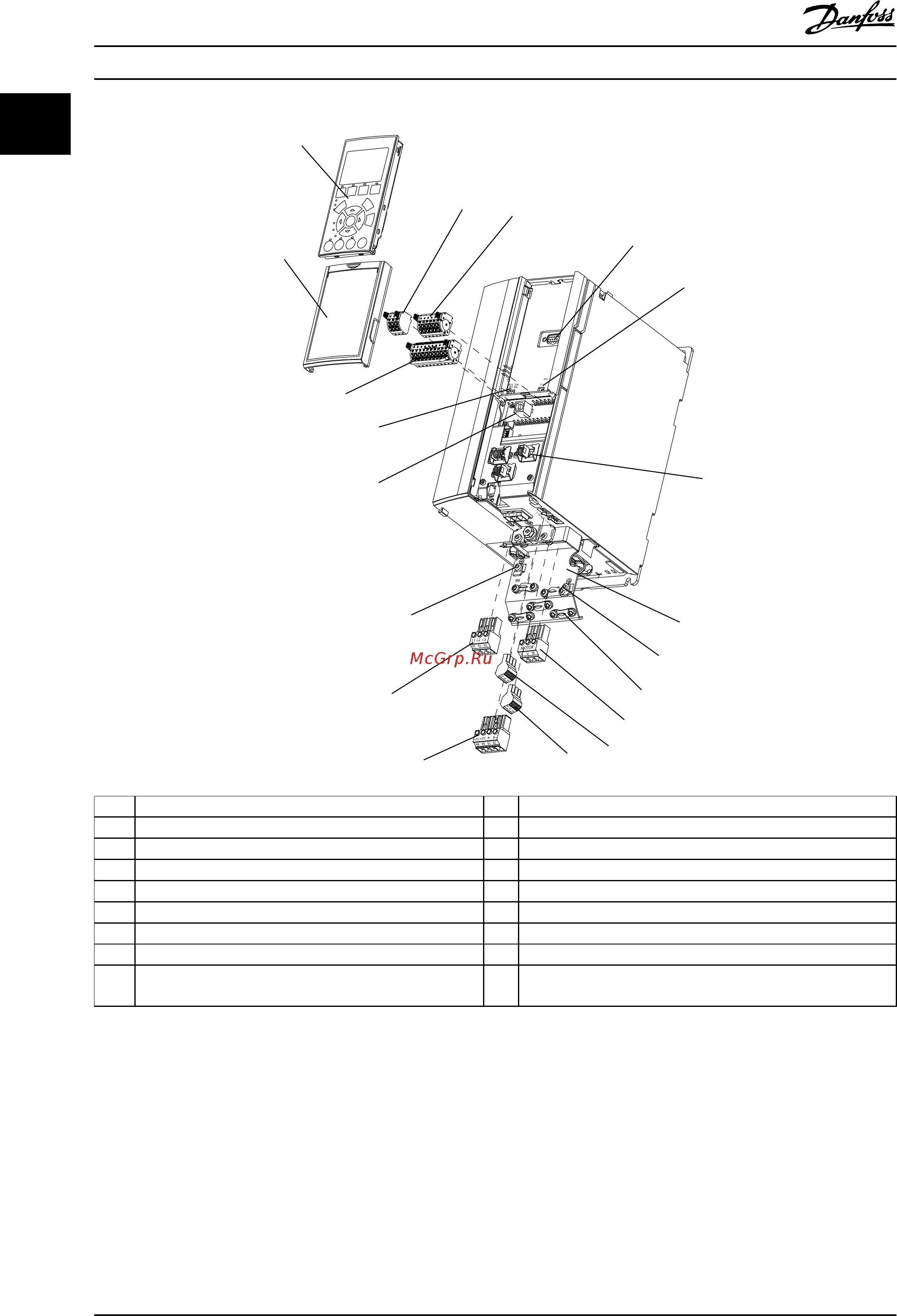

Рисунок 1.2 Покомпонентное изображение, корпус типа A, IP20
