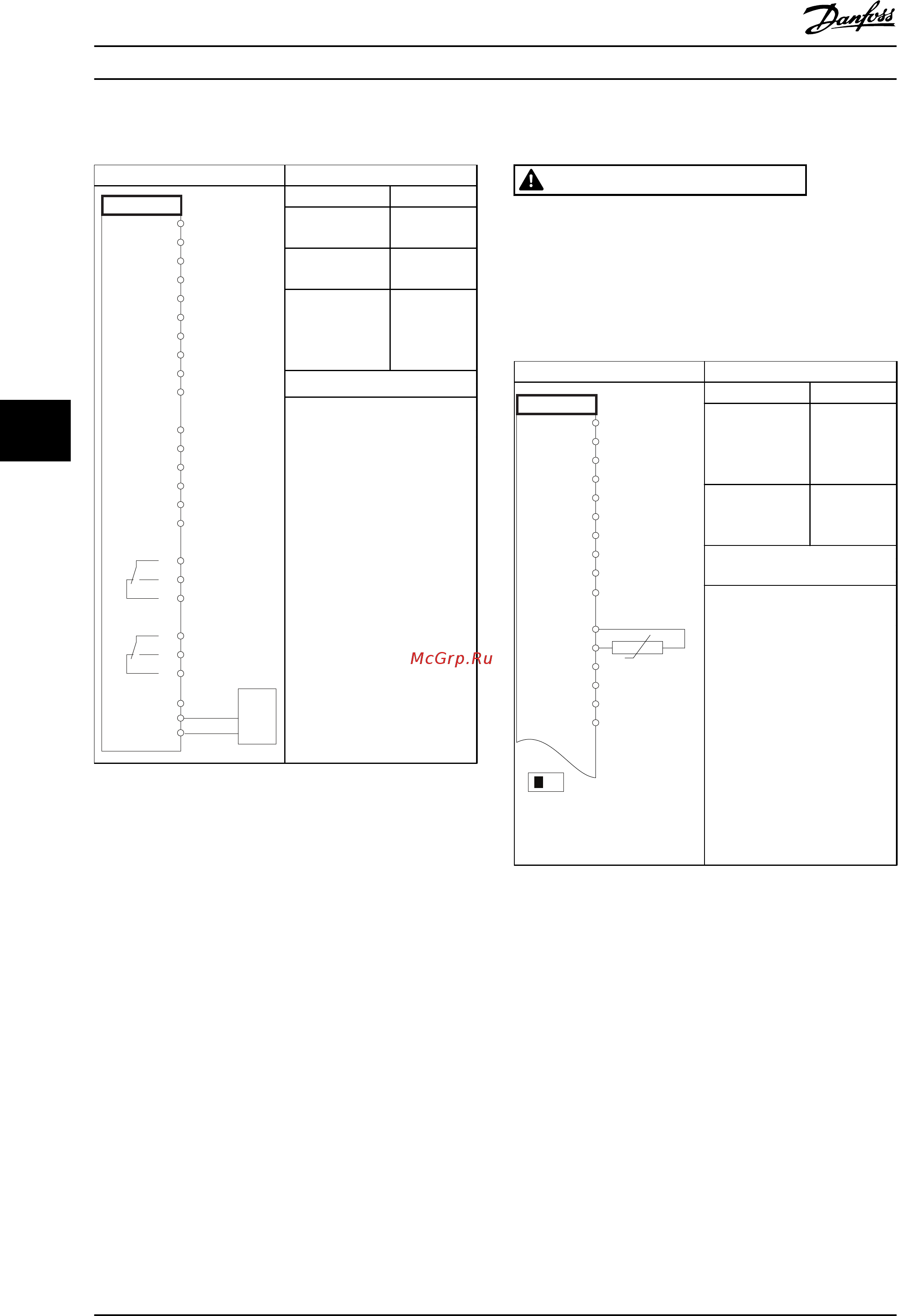

6.1.5 RS485
Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10
V
A IN
A IN
COM
A OUT
COM
R1R2
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
01
02
03
04
05
06
-
61
68
69
RS-485
+
130BB685.10
Функция Настройка
Параметр 8-30
Протокол FC*
Параметр 8-31
Адрес
1*
Параметр 8-32
Скорость
передачи
данных
9600*
* = Значение по умолчанию
Примечания/комментарии.
Выберите протокол, адрес и
скорость передачи с
помощью параметров,
указанных выше.
Цифровой вход D IN 37
является опцией.
Таблица 6.11 Подключение сети RS485
6.1.6 Термистор двигателя
ПРЕДУПРЕЖДЕНИЕ
ИЗОЛЯЦИЯ ТЕРМИСТОРА
Существует опасность травм или повреждения
оборудования.
•
Для соответствия требованиям PELV к
изоляции используйте только термисторы с
усиленной или двойной изоляцией.
Параметры
130BB686.12
VLT
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
50
53
54
55
42
39
A53
U - I
D IN
37
Функция Настройка
Параметр 1-90
Тепловая
защита
двигателя
[2] Откл. по
термистору
Параметр 1-93
Источник
термистора
[1]
Аналоговый
вход 53
* = Значение по умолчанию
Примечания/комментарии.
Если требуется только
предупреждение, следует
выбрать [1] Предупр.по
термист. в
параметр 1-90 Тепловая
защита двигателя.
Цифровой вход D IN 37
является опцией.
Таблица 6.12 Термистор двигателя
Примеры настройки для разли...
VLT
®
AutomationDrive FC 301/302
42 Danfoss A/S © 08/2016 Все права защищены. MG33AR50
