4.8.6 Интерфейс последовательной связи
RS485
Подключите провода интерфейса последовательной
связи RS485 к клеммам (+)68 и (-)69.
•
Рекомендуется использовать экранированный
кабель последовательной связи.
•
Правильное устройство заземления см. в
глава 4.3 Заземление.
61
68
69
+
130BB489.10
RS485

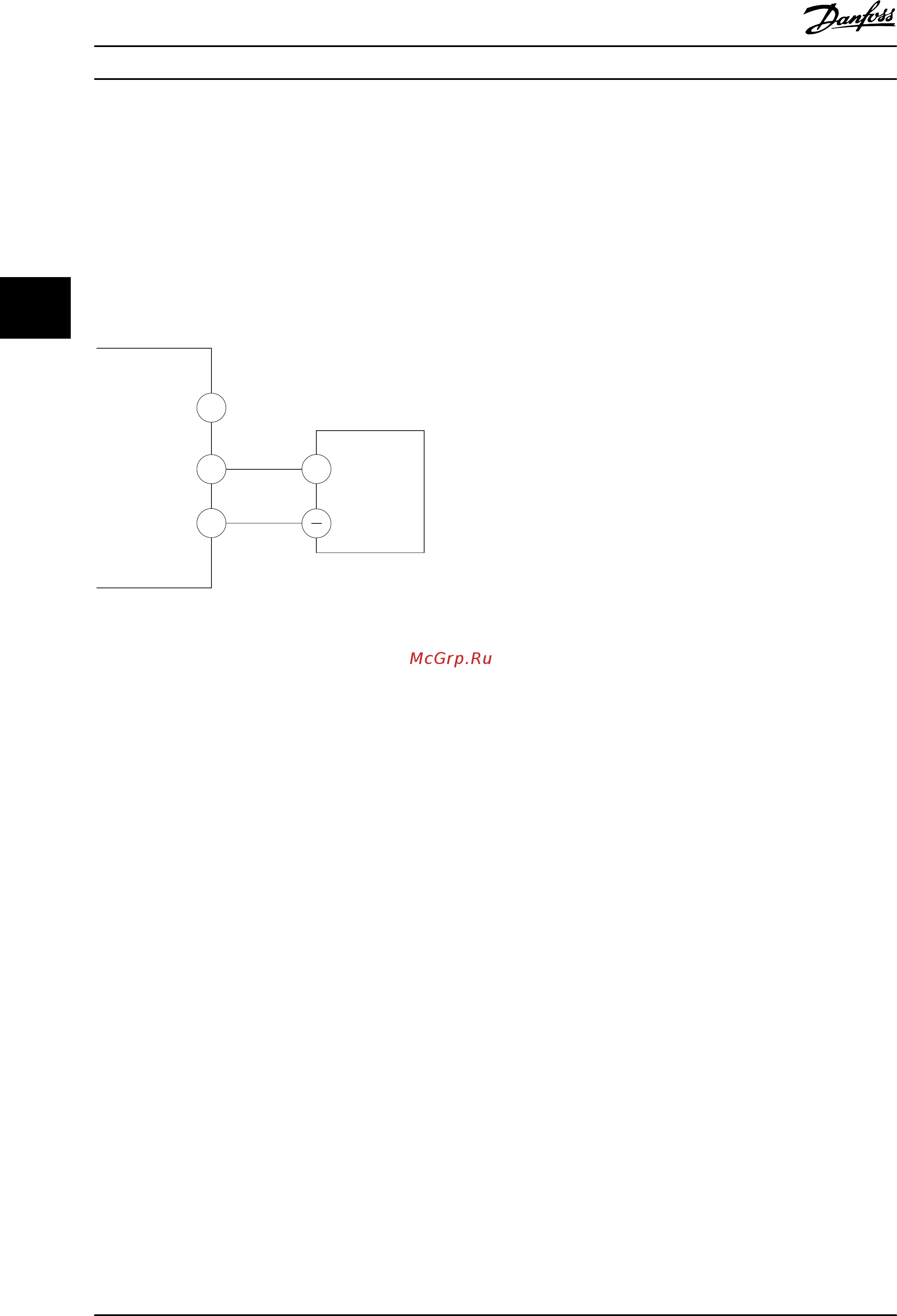

Рисунок 4.13 Схема подключения проводов
последовательной связи
Для базовой настройки последовательной связи
выберите следующие параметры:
1. Тип протокола в параметр 8-30 Протокол.
2. Адрес преобразователя частоты в
параметр 8-31 Адрес.
3. Скорость передачи в параметр 8-32 Скорость
передачи данных.
•
В преобразователе частоты используются два
протокола связи.
- Danfoss FC.
- Modbus RTU.
•
Функции можно программировать удаленно с
использованием программного обеспечения
протокола и соединения RS-485 либо через
группу параметров 8-** Связь и доп. устр.
•
Выбор конкретного протокола связи приводит
к изменению параметров, заданных по
умолчанию, для соблюдения спецификаций
данного протокола и активации
специализированных параметров этого
протокола.
•
В преобразователь частоты можно
устанавливать дополнительные платы для
поддержки дополнительных протоколов связи.
Инструкции по установке и эксплуатации
дополнительных плат см. в документации к
ним.
Электрический монтаж
VLT
®
AutomationDrive FC 301/302
24 Danfoss A/S © 08/2016 Все права защищены. MG33AR50
