3 ПОЛУЧЕНИЕ ТОВАРА
Перед отправкой преобразователя частоты Vacon
®
клиенту производитель выполняет
целый ряд испытаний привода. Тем не менее, после удаления упаковки осмотрите
привод, чтобы выяснить, не были ли получены какие-либо повреждения при перевозке.
Если привод был поврежден при транспортировке, свяжитесь с компанией по
страхованию грузов или с транспортным агентством.
Чтобы убедиться в правильности и полноте доставки, сравните обозначение типа
продукта с кодом обозначения типа. См. главу 3.2 Код обозначения типа.
3.1 УПАКОВОЧНАЯ ЭТИКЕТКА
Проверьте комплектность поставки, сравнив данные заказа с данными, указанными на
упаковочной этикетке. Если поставка не соответствует вашему заказу, немедленно
обратитесь к поставщику.
A B
C
H
I
D
F
G
E
VACON100-3L-0205-5+IP00

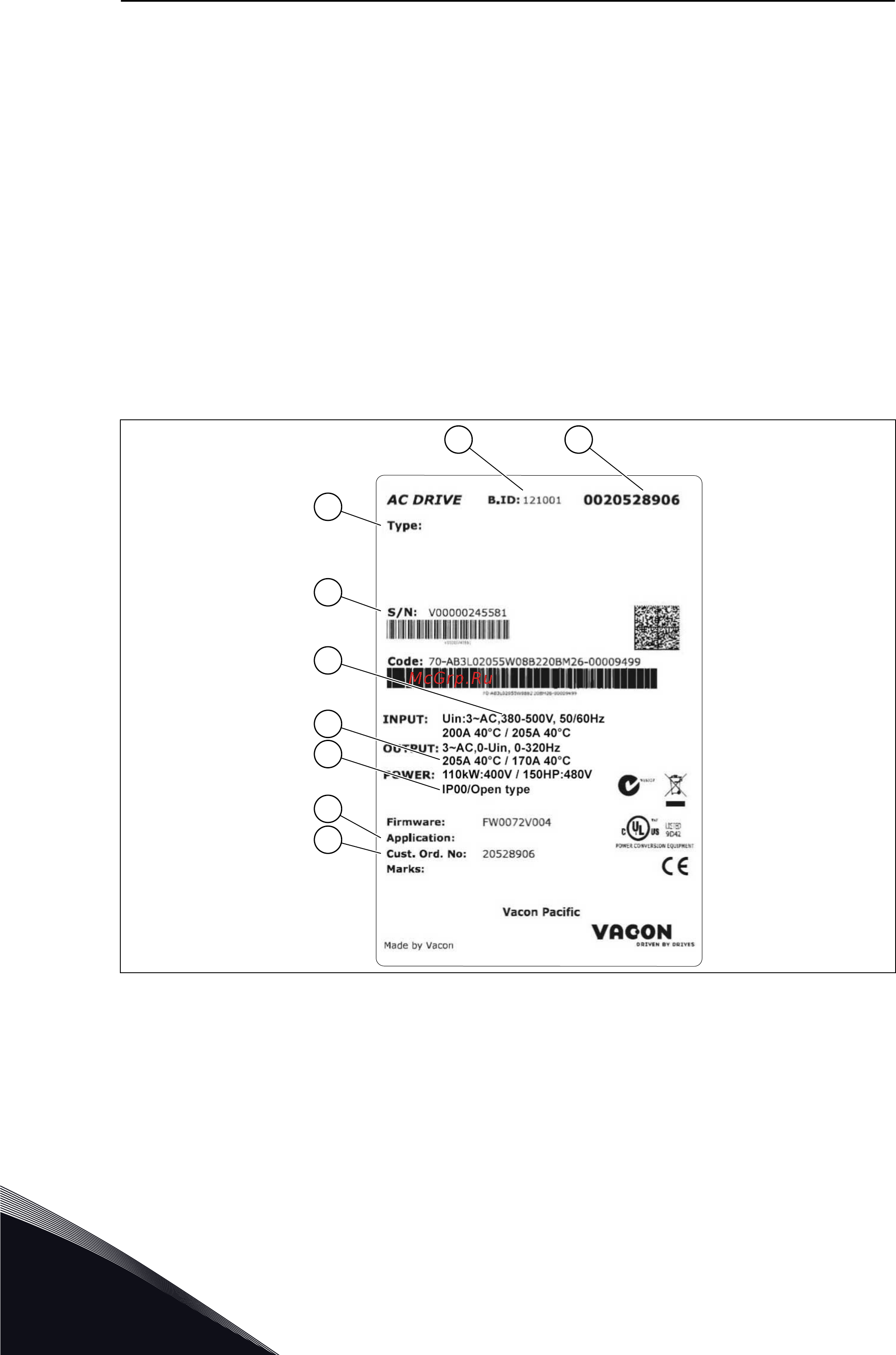

Рис. 2: Упаковочная этикетка приводов переменного тока Vacon
A. Номер партии
B. Номер заказа Vacon
C. Код обозначения типа
D. Серийный номер
E. Напряжение электросети
F. Номинальный выходной ток
G. Степень защиты IP
H. Код приложения
I. Номер заказа клиента
VACON · 14 ПОЛУЧЕНИЕ ТОВАРА
3
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
